IEC-60068-2汽车电子试验规范

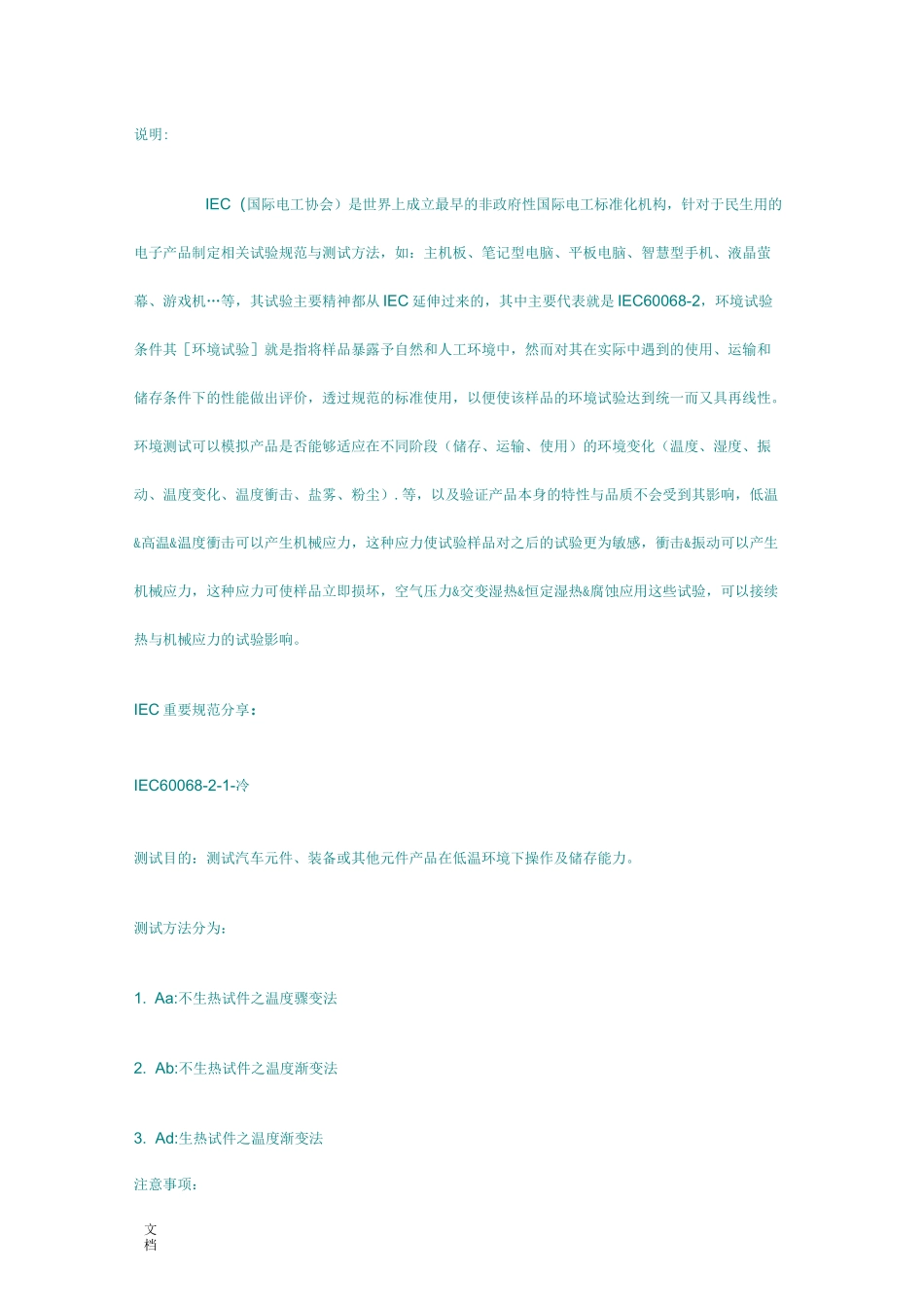

文档说明:IEC（国际电工协会）是世界上成立最早的非政府性国际电工标准化机构，针对于民生用的电子产品制定相关试验规范与测试方法，如：主机板、笔记型电脑、平板电脑、智慧型手机、液晶萤幕、游戏机…等，其试验主要精神都从 IEC 延伸过来的，其中主要代表就是 IEC60068-2，环境试验条件其［环境试验］就是指将样品暴露予自然和人工环境中，然而对其在实际中遇到的使用、运输和储存条件下的性能做出评价，透过规范的标准使用，以便使该样品的环境试验达到统一而又具再线性。环境测试可以模拟产品是否能够适应在不同阶段（储存、运输、使用）的环境变化（温度、湿度、振动、温度变化、温度衝击、盐雾、粉尘）.等，以及验证产品本身的特性与品质不会受到其影响，低温&高温&温度衝击可以产生机械应力，这种应力使试验样品对之后的试验更为敏感，衝击&振动可以产生机械应力，这种应力可使样品立即损坏，空气压力&交变湿热&恒定湿热&腐蚀应用这些试验，可以接续热与机械应力的试验影响。IEC 重要规范分享：IEC60068-2-1-冷测试目的：测试汽车元件、装备或其他元件产品在低温环境下操作及储存能力。测试方法分为：1. Aa:不生热试件之温度骤变法2. Ab:不生热试件之温度渐变法3. Ad:生热试件之温度渐变法注意事项：文档Aa:1. 静态测试（不外加电源）。2. 先降温至规范之指定温度再放待测试件。3. 稳定后试件上各点温差不超过±3 弋。4. 测试完成后将试件置于标准大气压下,直到完全除雾;移转过程中试件不加电压。5. 回复原状况后（最少 1hr）在进行量测。Ab:1. 静态测试（不外加电源）2•试件于室温下置入柜内，柜温之温度变化每分钟不超过 1°C。3•试件于试验结束后应留置柜内，柜温之温度变化每分钟不超过 1°C 回复至标准大气压下;变温期间试件应不加电。4.回复原状况后（最少 1hr）在进行量测。（温度与空气温度相差 5C 以上）。Ac:1. 动态测试（外加电源）试件加电后温度稳定时,试件表面最热点之温度。2•试件于室温下置入柜内，柜温之温度变化每分钟不超过 1°C。文档3•试件于试验结束后应留置柜内，柜温之温度变化每分钟不超过 1°C 回复至标准大气压下;变温期间试件应不加电。4.回复原状况后（最少 1hr）在进行量测。试验条件：1. 温度:-65,-55,-40,-25,-10,-5,+5°C。2. 驻留时间:2/16/72/96 小时。3. 温变率:每分钟不超过 1C。4. 容许误差:±3°C。试验设置：1. 生热试件应尽量置于试验柜中央;试件与柜壁〉1...
