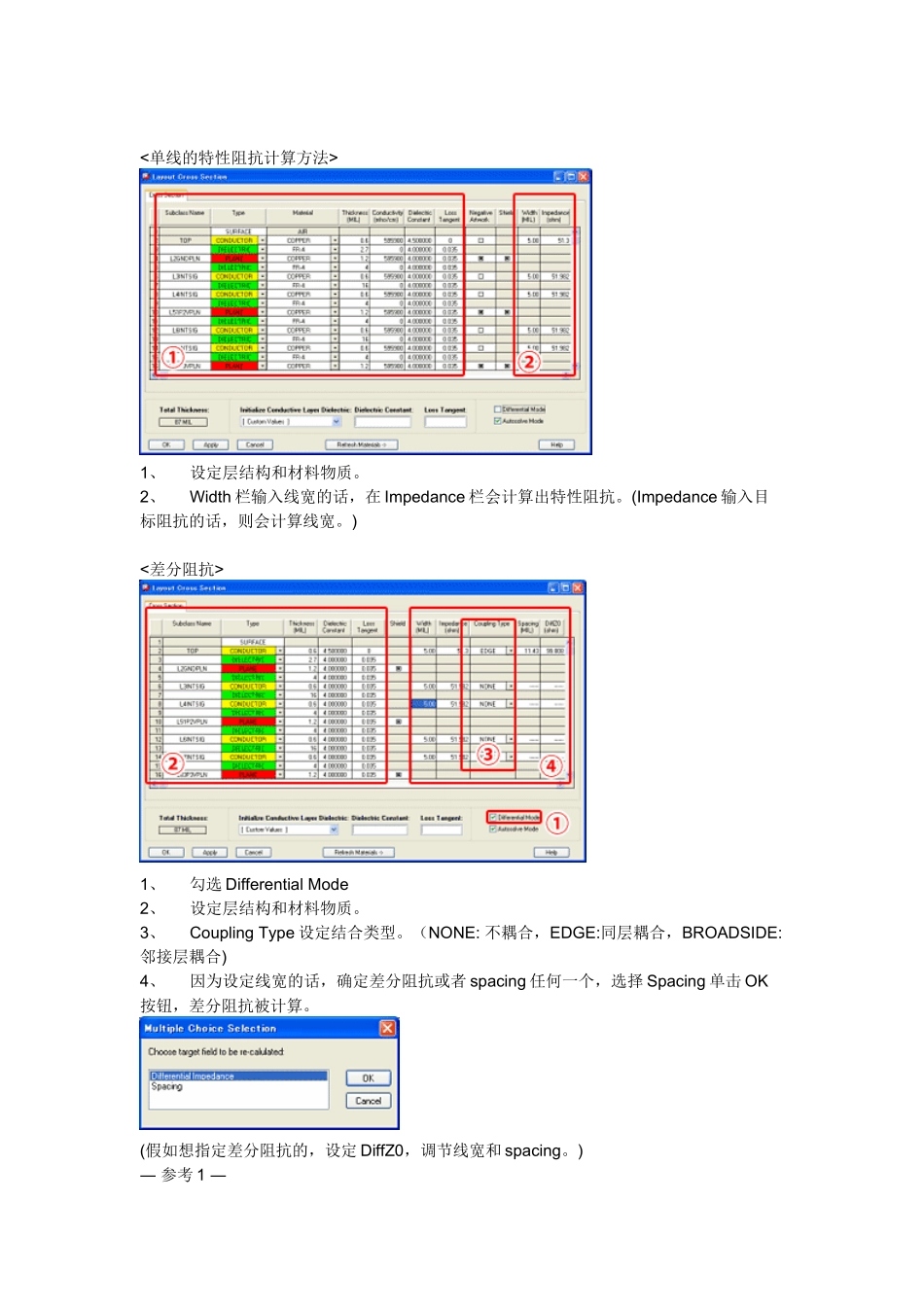

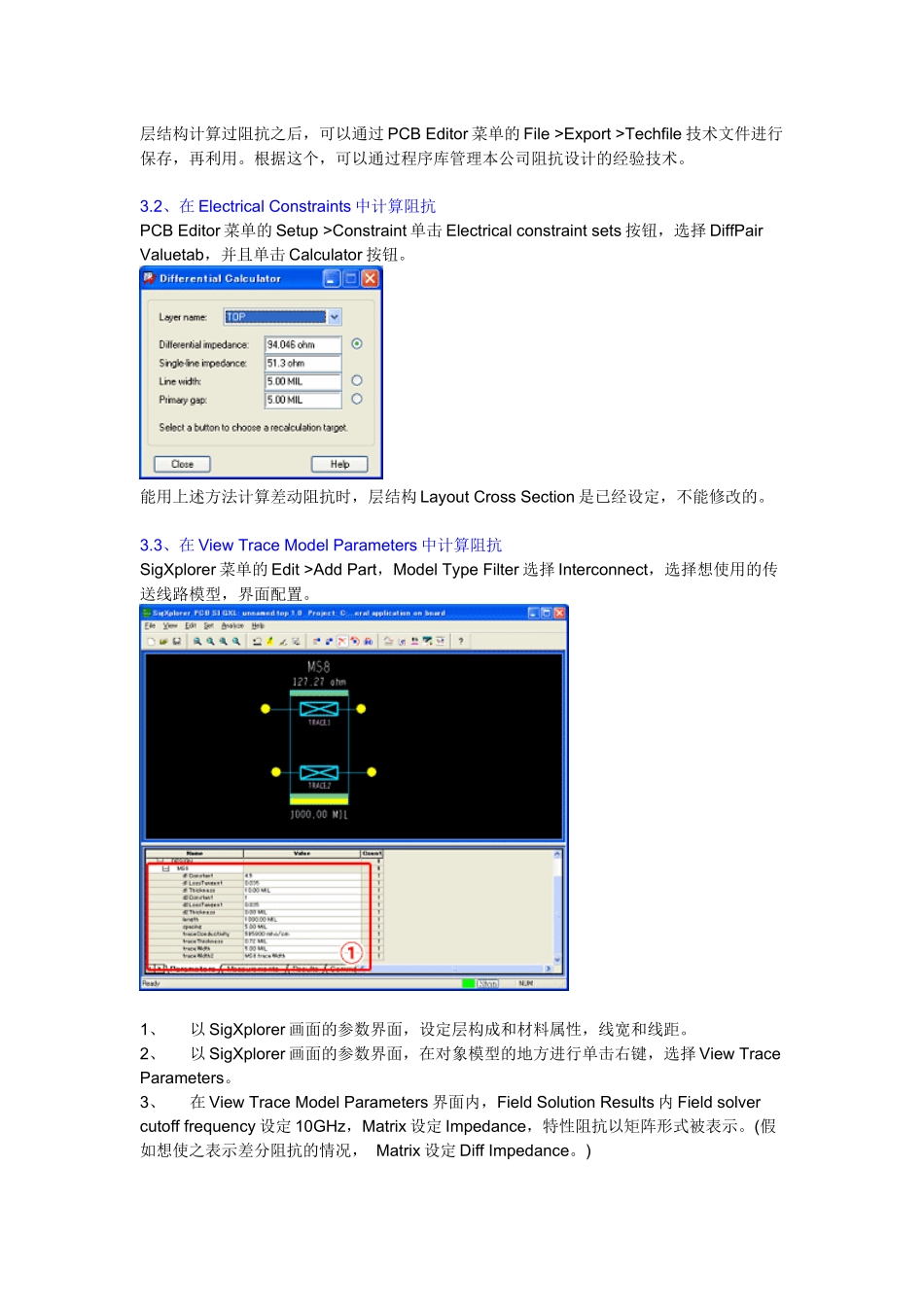

1、概要在进行 PCB SI 的设计时,理解特性阻抗是非常重要的。这次,我们对特性阻抗进行基础说明之外,还说明 Allegro 的阻抗计算原理以及各参数和阻抗的关系。2、什么是特性阻抗?2.1、传送线路的电路特性在高频率(MHz)信号中,把传送回路作为电路。 2.1.1、电阻 R电阻 R 是指普通的导线带有的欧姆电阻。R = ρ・L / S [Ω] (S:横截面面积[m2],L:导体长[m],ρ:金属(铜)的电阻率[Ω*m])。在高频频域范围内的话,根据表面效果和集合效果的影响,集中在导体表面电流流动,会使上面公式中的阻值变得更大。2.1.2、电容 C电容 C 是指积蓄在导体间电荷的量。C = ε(S / d)[F](ε:介电常数,S:导体的横截面积,d:导体间的距离)2.1.3、电感 L电流流动的导线必定有磁通量发生,根据这个产生的自感。L=0.002S[2.3lg(2s/w+t)+0.5][μH]S:导线长度(cm) W:导线宽度(cm) t:导线厚度(cm)2.1.4、电导 G物体传导电流的本领叫做电导。对导体间的介电特性的抵抗成分,表示容易电流的程度。G = 1 / R 2.2、阻抗和特性阻抗的不同?阻抗表示电路部分对交变电信号流通产生的阻力,是传输线上输入电压对输入电流的比率值Z = V(x)/ I(x)特性阻抗特征阻抗是指信号沿传输线传播时,信号看到的瞬间阻抗的值。简单地讲,无限长传输线上各处的电压与电流的比值定义为传输线的特性阻抗。Z0 = √( (R + jωL) / (G + jωC) ) ≒ √(L / C)(R<<ωL,G<<ωC)3、Allegro 的特性阻抗计算原理3.1、在 Layout Cross Section 中阻抗计算PCB SI 菜单的 Setup >Cross-section<单线的特性阻抗计算方法> 1、 设定层结构和材料物质。2、 Width 栏输入线宽的话,在 Impedance 栏会计算出特性阻抗。(Impedance 输入目标阻抗的话,则会计算线宽。)<差分阻抗> 1、 勾选 Differential Mode2、 设定层结构和材料物质。3、 Coupling Type 设定结合类型。(NONE: 不耦合,EDGE:同层耦合,BROADSIDE:邻接层耦合)4、 因为设定线宽的话,确定差分阻抗或者 spacing 任何一个,选择 Spacing 单击 OK按钮,差分阻抗被计算。 (假如想指定差分阻抗的,设定 DiffZ0,调节线宽和 spacing。)― 参考 1 ―层结构计算过阻抗之后,可以通过 PCB Editor 菜单的 File >Export >Techfile 技术文件进行保存,再利用。根据这个,可以通过程序库管理本公司阻抗设计的经验技术。3.2、在 Electrical Constraints 中计算...
