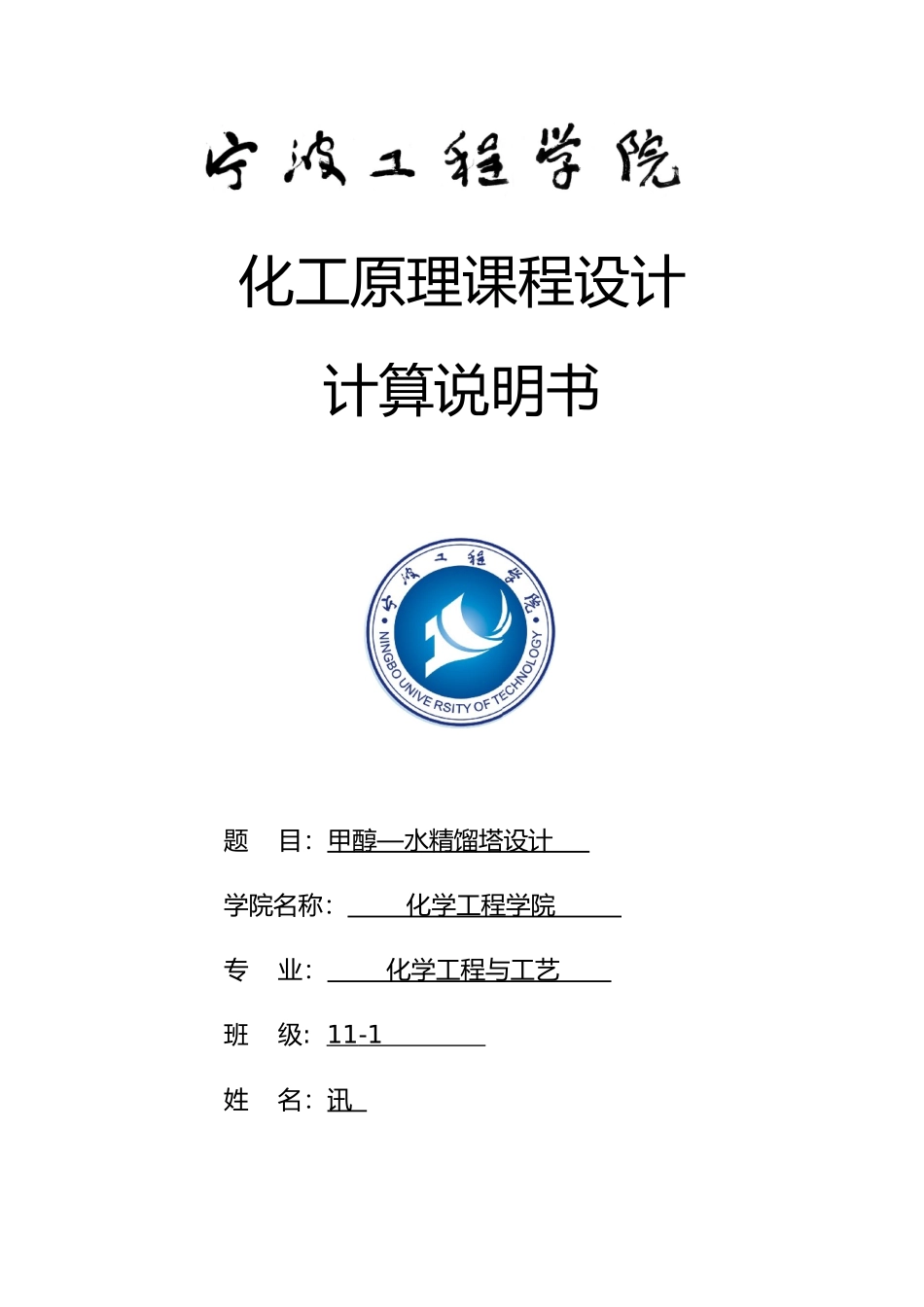

甲醇水分离过程板式精馏塔的设计说明_第1页
1/36

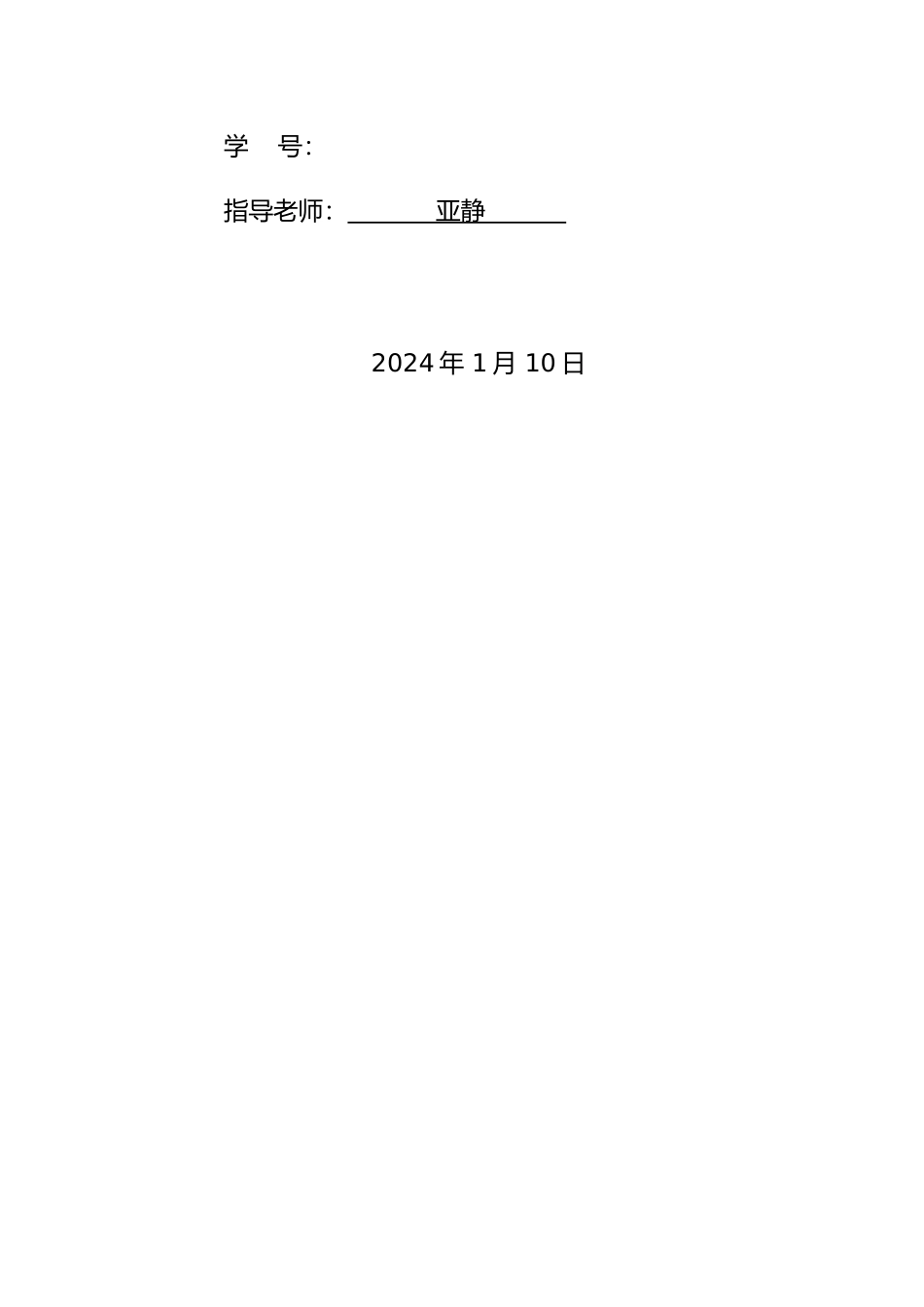

甲醇水分离过程板式精馏塔的设计说明_第2页
2/36

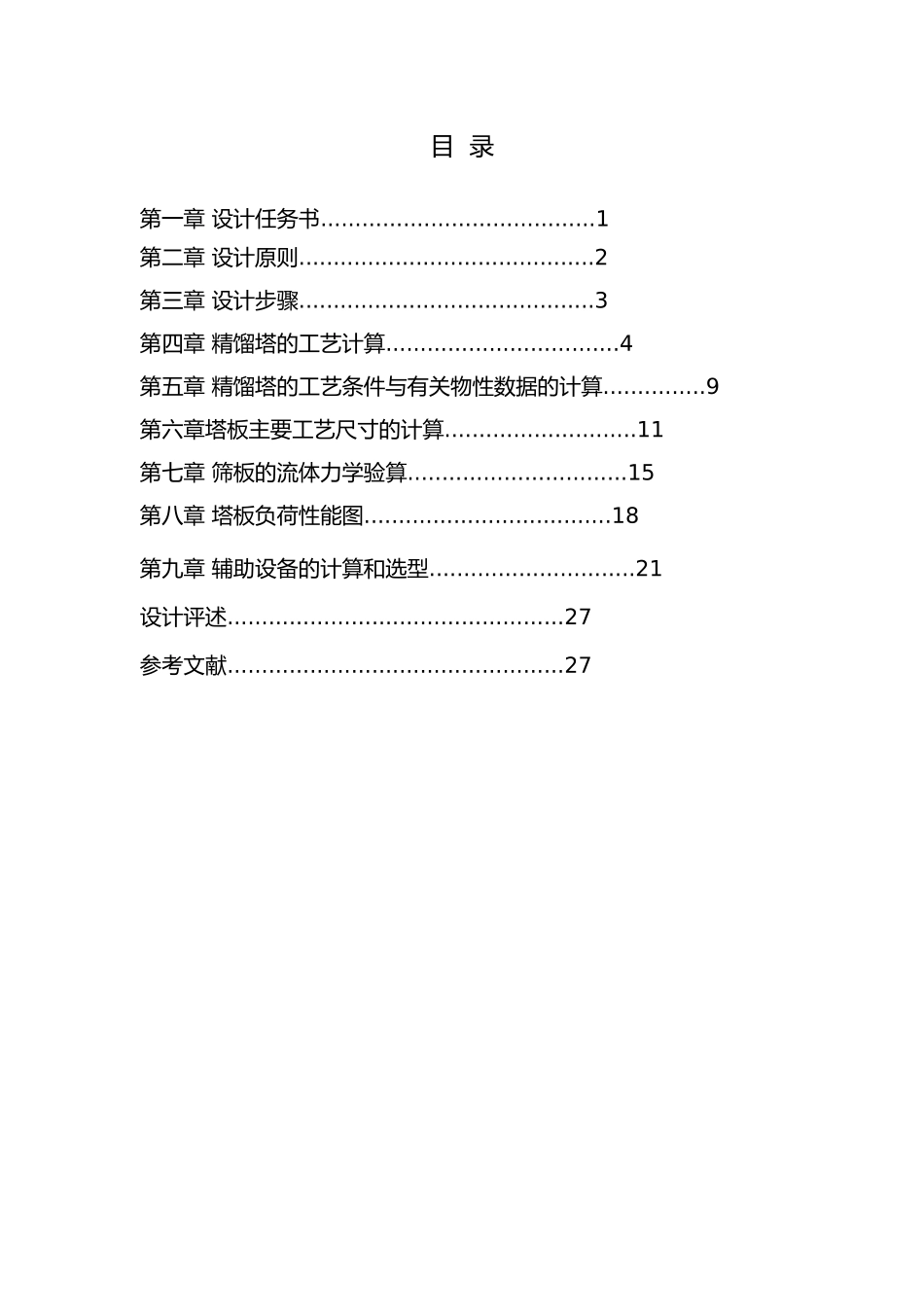

甲醇水分离过程板式精馏塔的设计说明_第3页
3/36
化工原理课程设计计算说明书题 目:甲 醇—水精馏塔设计 学院名称: 化学工程学院 专 业: 化学工程与工艺 班 级: 11 -1 姓 名:讯 学 号:指导老师: 亚静 2024 年 1 月 10 日目 录第一章 设计任务书........................................1第二章 设计原则...........................................2第三章 设计步骤...........................................3第四章 精馏塔的工艺计算..................................4第五章 精馏塔的工艺条件与有关物性数据的计算...............9第六章塔板主要工艺尺寸的计算............................11第七章 筛板的流体力学验算................................15第八章 塔板负荷性能图....................................18第九章 辅助设备的计算和选型..............................21设计评述.................................................27参考文献.................................................27第一章设计任务书1.1 设计题目设计题目:甲醇—水分离过程板式精馏塔的设计设计要求:年产纯度为 99%(质量分数,下同)的甲醇,塔底馏出液中含甲醇不得高于 0.05%,原料液中含甲醇 22%。生产能力 11100L/h1.2 操作条件1) 操作压力 常压 2) 进料热状态 饱和进料 3) 回流比 自选 4) 塔底加热蒸气压力 0.3Mpa(表压)1.3 塔板类型筛孔塔1.4 工作日每年工作日为 330 天,每天 24 小时连续运行。1.5 设计说明书的容(1) 流程和工艺条件的确定和说明(2) 操作条件和基础数据(3) 精馏塔的物料衡算; (4) 塔板数的确定; (5) 精馏塔的工艺条件与有关物性数据的计算; (6) 精馏塔的塔体工艺尺寸计算; (7) 塔板主要工艺尺寸的计算; (8) 塔板的流体力学验算; (9) 塔板负荷性能图; (10)主要工艺接管尺寸的计算和选取(11) 塔板主要结构参数表(12) 对设计过程的评述和有关问题的讨论第二章设计原则2.1 确定设计方案的原则确定设计方案总的原则是在可能的条件下,尽量采纳科学技术上的最新成就,使生产达到技术上最先进、经济上最合理的要求,符合优质、高产、安全、低消耗的原则。必须具体考虑如下几点:2.1.1 满足工艺和操作的要求⑴ 首先必须保证产品达到任务规定的要求,而且质量要稳定。这就要求各流体流量和压头稳定,入塔料液的温度和状态稳定,从而需要实行相应的措施。⑵ 其次所定的设计方案需...
