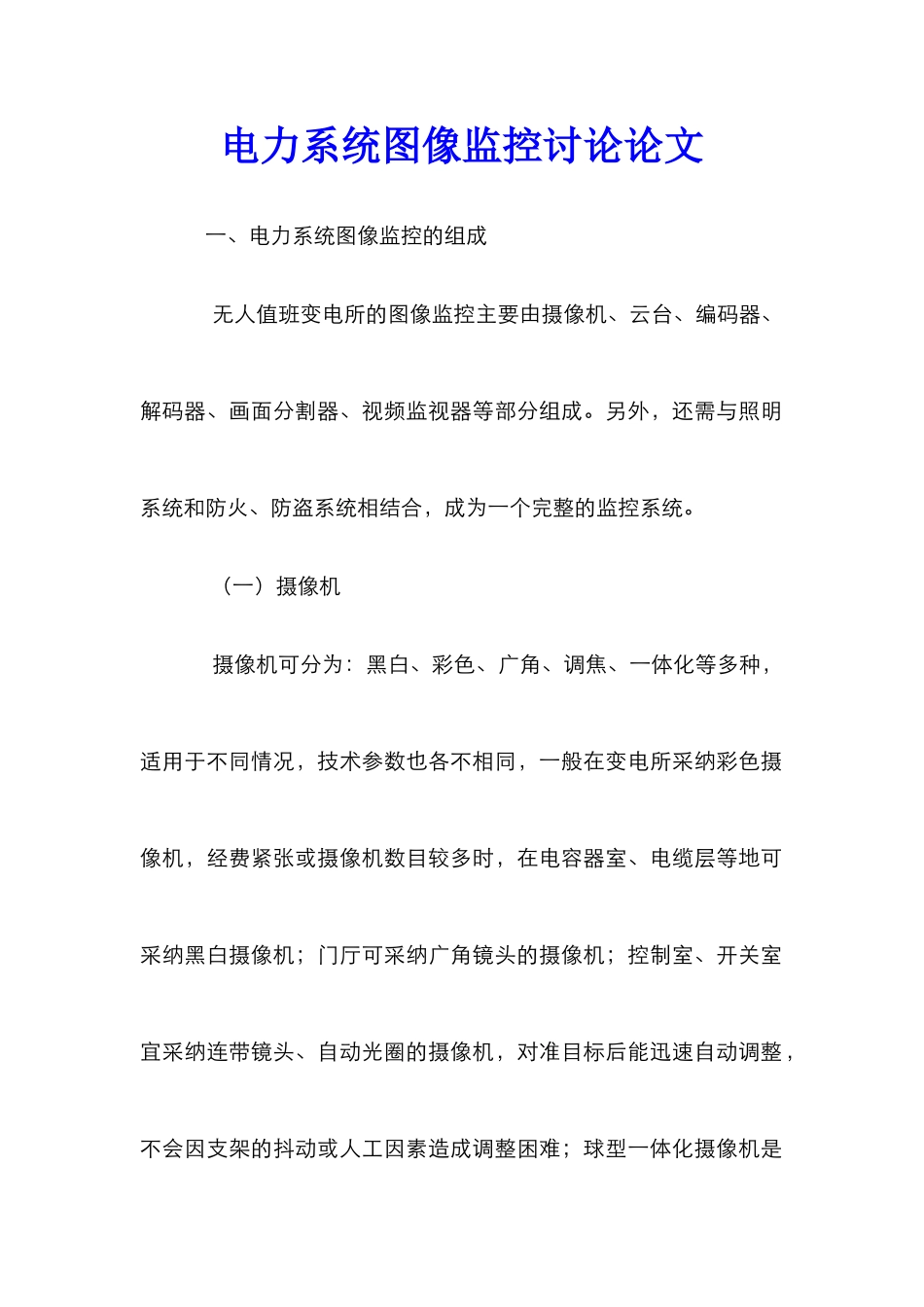

电力系统图像监控讨论论文 一、电力系统图像监控的组成 无人值班变电所的图像监控主要由摄像机、云台、编码器、解码器、画面分割器、视频监视器等部分组成。另外，还需与照明系统和防火、防盗系统相结合，成为一个完整的监控系统。 （一）摄像机 摄像机可分为：黑白、彩色、广角、调焦、一体化等多种，适用于不同情况，技术参数也各不相同，一般在变电所采纳彩色摄像机，经费紧张或摄像机数目较多时，在电容器室、电缆层等地可采纳黑白摄像机；门厅可采纳广角镜头的摄像机；控制室、开关室宜采纳连带镜头、自动光圈的摄像机，对准目标后能迅速自动调整，不会因支架的抖动或人工因素造成调整困难；球型一体化摄像机是将摄像机、光学镜头、全方位云台、解码驱动器以及附属的底座和防护罩，集成在一个单元中，可以嵌入天花板、吸顶安装或支架安装，适用于室外和主控室墙壁距监控屏较远的地区。室外摄像机还可内置自动温感排风和自动防霜装置，可进行 64 点全方位预置，随时对 2～3 台主变油位、中性点闸刀、电容器以及围墙外场景进行监视，总体上降低成本。此外由于压缩方式对图像的限制，假如图像传递后清楚度最高只能做到 640×480，则摄像机的只要选择 480 线水平清楚度即可，不必选择太高清楚度，以免增加造价。 （二）视频监视器 监视器可分多种：工业监视器、电脑屏幕、电视机、数十台监视器组成的电视墙等，可以根据实际需求进行选择。一般采纳计算机作为监视器的，易于操作和控制，由于要显示多画面图像，宜采纳 17 英寸以上的屏幕。采纳电视机作为监视器，价格便宜，但图像线数较低，对图像要求较低的场合比较适用；工业监视器清楚度较好，但控制和调节参数的灵活度不如计算机，条件允许的情况下可以采纳计算机和工业监视器并用的方式。 （三）画面分割器 使用画面分割器能同时显现前端多个摄像机输出的画面。它分为固定式的四画面分割器和 4 个以上的多画面分割器。在监控室用计算机进行监视时，易采纳 4 画面分割设备，即使每个画面比较清楚，容易观察，又可以观看多个图像；4 个以上的画面比较小，且设备的价格比较高。 （四）编解码设备及相应的图像数据压缩技术 远程的图像传输涉及到图像的压缩和解压缩，一般编码器放置在变电所的控制室内，将现场的图像数据压缩为数字信号，传送到监控中心，解码器放置在监控中心，解开压缩的数据。编码器和解码器是互相对应的。有一对一的配置方式，也有一对多的配置方式。...
