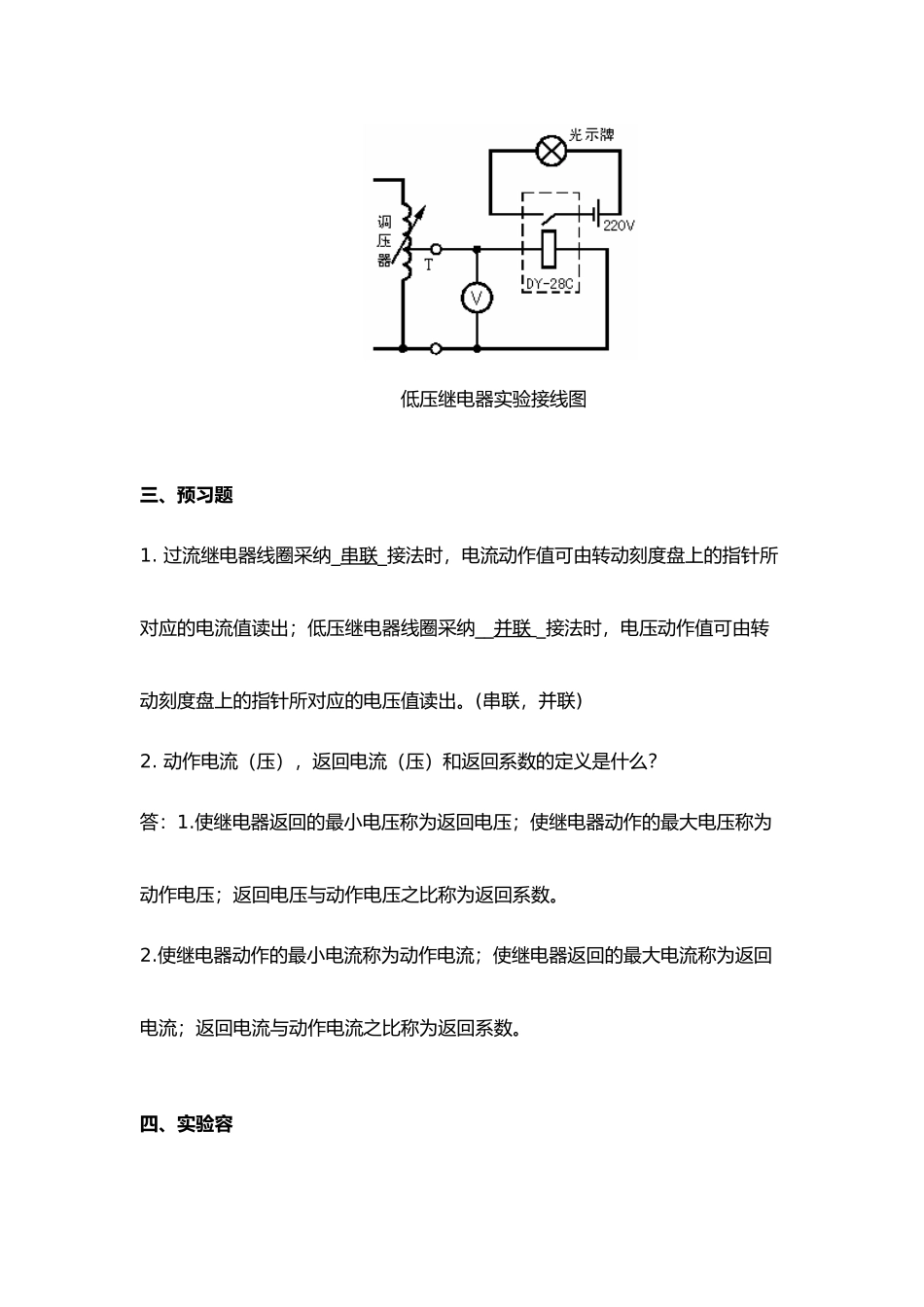

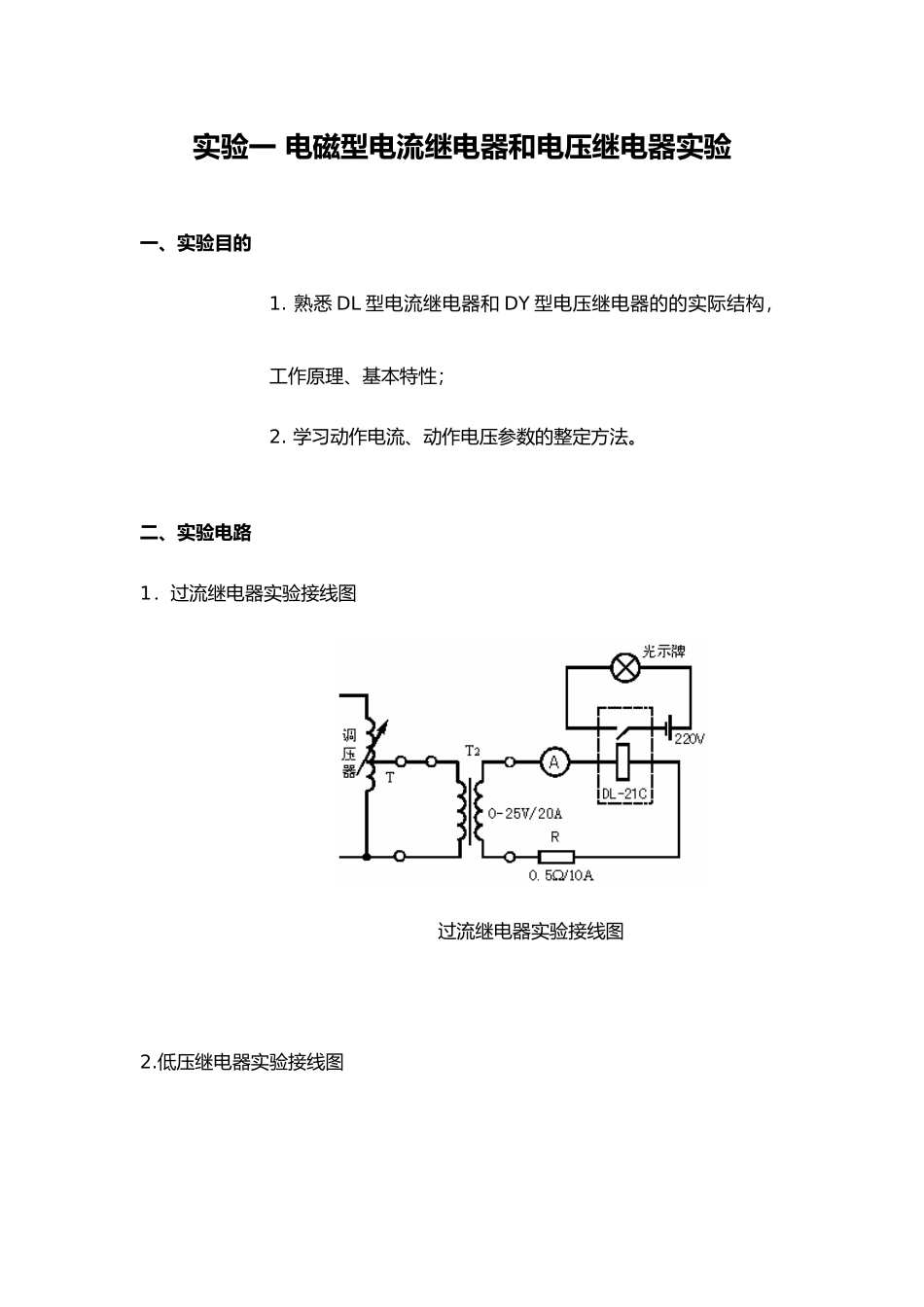

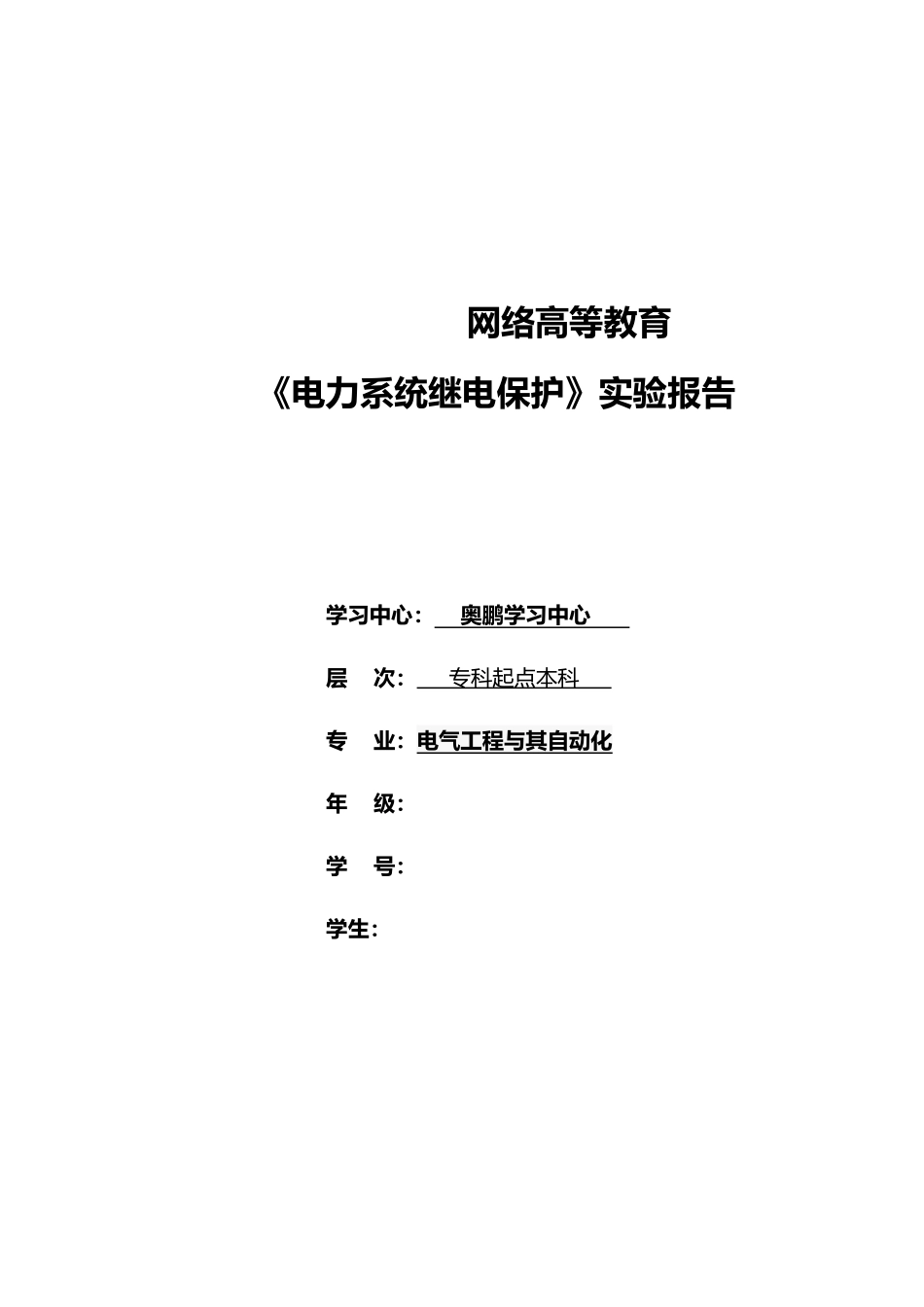

网络高等教育《电力系统继电保护》实验报告学习中心： 奥鹏学习中心 层 次： 专科起点本科 专 业：电气工程与其自动化年 级：学 号：学生：实验一 电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉 DL 型电流继电器和 DY 型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法。二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1. 过流继电器线圈采纳_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采纳__并联 _接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联，并联)2. 动作电流（压），返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。2.使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。四、实验容1．电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表整定电流I（安）2.7A线圈接线方式为：串联5.4A线圈接线方式为：并联测试序号123123实测起动电流 Idj2.682.712.685.425.445.45实测返回电流 Ifj2.332.342.364.664.744.64返回系数Kf0.8690.8380.8810.8590.8600.853起动电流与整定电流误差%1.1%3.6%0.7%0.7%0.2%0.6%2．低压继电器的动作电压和返回电压测试表二 低压继电器实验结果记录表整定电压U（伏）24V线圈接线方式为：并联48V线圈接线方式为：串联测试序号123123实测起动电压 Udj23.123.023.246.546.646.5实测返回电压 Ufj28.928.928.658.057.557.8返回系数 Kf1.2411.2461.2421.2571.2311.248起动电压与整定电压误差%3.8%3.3%4.1%3.1%2.6%3.3%五、实验仪器设备设备名称使 用 仪 器 名 称控制屏EPL-20A变压器与单相可调电源EPL-04继电器（一）—DL-21C 电流继电器EPL-05继电器（二）—DY-28C 电压继电器EPL-11沟通电压表EPL-11沟通电流表EPL-11直流电源与母线EPL-13光示牌六、问题与思考1．电流继电器的返回系数为什么恒小于 1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。根据返回力矩的定义，返回系数恒小于 1.2．返回系数在设计继电保护装置中有何重要用途？答：返回系数是确保保护选择性的重要指标，让不该动作的继电器...
