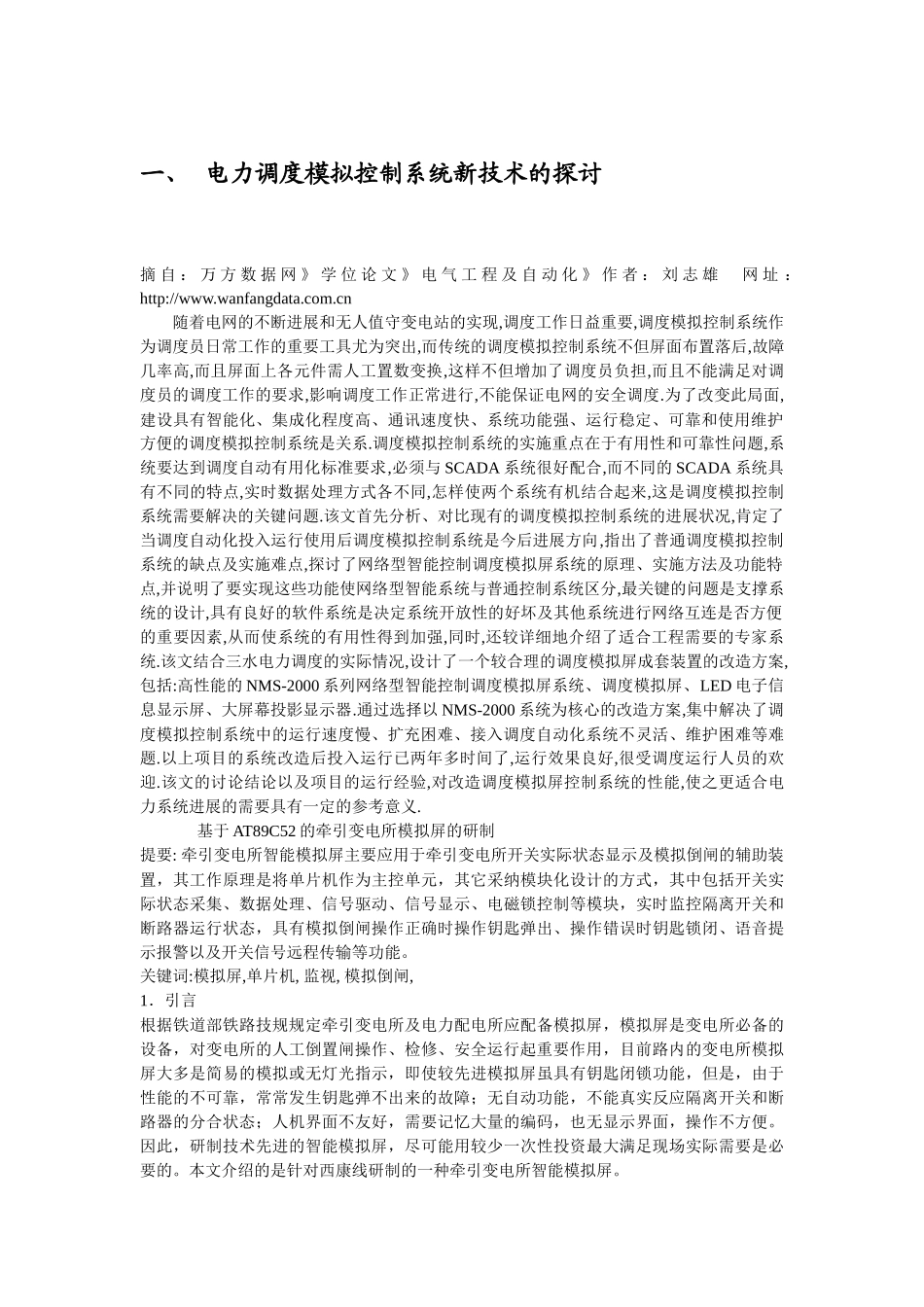

一、 电力调度模拟控制系统新技术的探讨摘 自 ： 万 方 数 据 网 》 学 位 论 文 》 电 气 工 程 及 自 动 化 》 作 者 ： 刘 志 雄 网 址 ：http://www.wanfangdata.com.cn 随着电网的不断进展和无人值守变电站的实现,调度工作日益重要,调度模拟控制系统作为调度员日常工作的重要工具尤为突出,而传统的调度模拟控制系统不但屏面布置落后,故障几率高,而且屏面上各元件需人工置数变换,这样不但增加了调度员负担,而且不能满足对调度员的调度工作的要求,影响调度工作正常进行,不能保证电网的安全调度.为了改变此局面,建设具有智能化、集成化程度高、通讯速度快、系统功能强、运行稳定、可靠和使用维护方便的调度模拟控制系统是关系.调度模拟控制系统的实施重点在于有用性和可靠性问题,系统要达到调度自动有用化标准要求,必须与 SCADA 系统很好配合,而不同的 SCADA 系统具有不同的特点,实时数据处理方式各不同,怎样使两个系统有机结合起来,这是调度模拟控制系统需要解决的关键问题.该文首先分析、对比现有的调度模拟控制系统的进展状况,肯定了当调度自动化投入运行使用后调度模拟控制系统是今后进展方向,指出了普通调度模拟控制系统的缺点及实施难点,探讨了网络型智能控制调度模拟屏系统的原理、实施方法及功能特点,并说明了要实现这些功能使网络型智能系统与普通控制系统区分,最关键的问题是支撑系统的设计,具有良好的软件系统是决定系统开放性的好坏及其他系统进行网络互连是否方便的重要因素,从而使系统的有用性得到加强,同时,还较详细地介绍了适合工程需要的专家系统.该文结合三水电力调度的实际情况,设计了一个较合理的调度模拟屏成套装置的改造方案,包括:高性能的 NMS-2000 系列网络型智能控制调度模拟屏系统、调度模拟屏、LED 电子信息显示屏、大屏幕投影显示器.通过选择以 NMS-2000 系统为核心的改造方案,集中解决了调度模拟控制系统中的运行速度慢、扩充困难、接入调度自动化系统不灵活、维护困难等难题.以上项目的系统改造后投入运行已两年多时间了,运行效果良好,很受调度运行人员的欢迎.该文的讨论结论以及项目的运行经验,对改造调度模拟屏控制系统的性能,使之更适合电力系统进展的需要具有一定的参考意义. 基于 AT89C52 的牵引变电所模拟屏的研制提要: 牵引变电所智能模拟屏主要应用于牵引变电所开关实际状态显示及模拟倒闸的辅助装置，其工作原理是将单片机作为主控单元，其它采纳模块化设...
