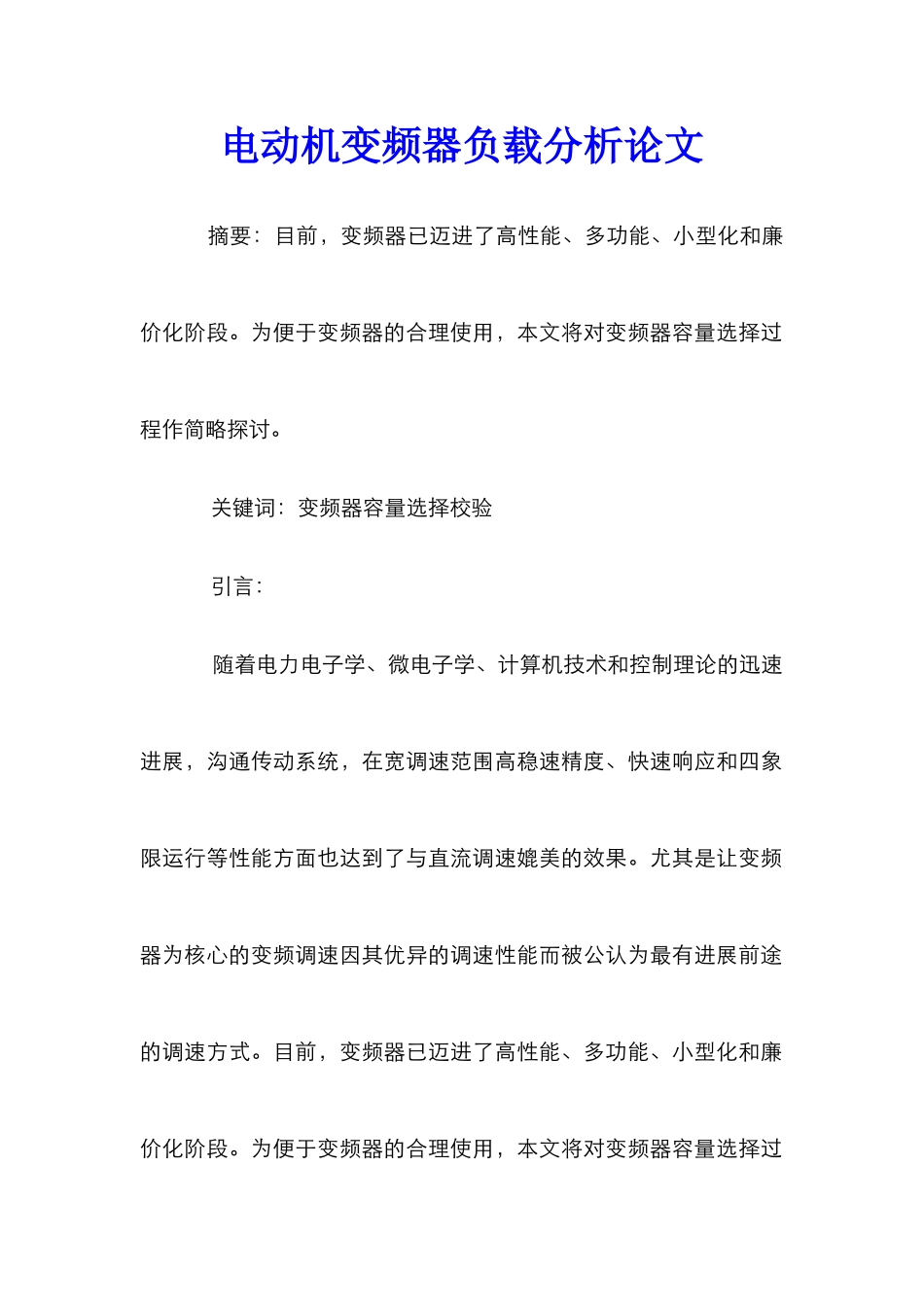

电动机变频器负载分析论文

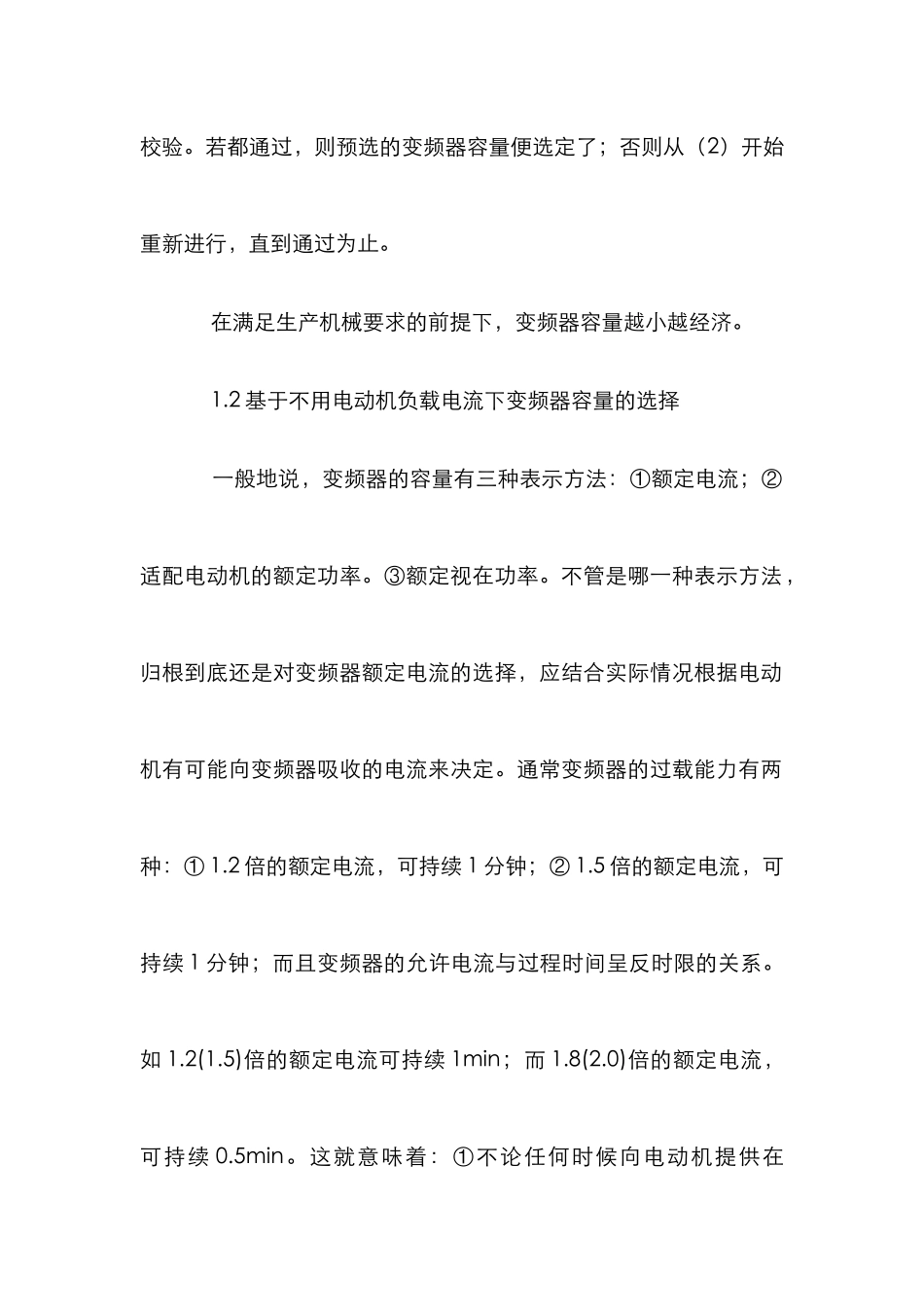

电动机变频器负载分析论文 摘要：目前，变频器已迈进了高性能、多功能、小型化和廉价化阶段。为便于变频器的合理使用，本文将对变频器容量选择过程作简略探讨。 关键词：变频器容量选择校验 引言： 随着电力电子学、微电子学、计算机技术和控制理论的迅速进展，沟通传动系统，在宽调速范围高稳速精度、快速响应和四象限运行等性能方面也达到了与直流调速媲美的效果。尤其是让变频器为核心的变频调速因其优异的调速性能而被公认为最有进展前途的调速方式。目前，变频器已迈进了高性能、多功能、小型化和廉价化阶段。为便于变频器的合理使用，本文将对变频器容量选择过程作简略探讨。 1、变频器容量的选择 变频器容量的选择是一个重要且复杂的问题，要考虑变频器容量与电动机容量的匹配，容易偏小会影响电动机有效力矩的输出，影响系统的正常运行，甚至损坏装置，而容量偏大则电流的谐波重量会增大，也增加了设备投资。 1.1 变频器容量选择的步骤： 变频器容量选择可分三步： （1）了解负载性质和变化规律，计算出负载电流的大小或作出负载电流图 I=f(t)。 （2）预选变频器容量及其他 （3）校验预选变频器。必要时进行过载能力和起动能力的校验。若都通过，则预选的变频器容量便选定了；否则从（2）开始重新进行，直到通过为止。 在满足生产机械要求的前提下，变频器容量越小越经济。 1.2 基于不用电动机负载电流下变频器容量的选择 一般地说，变频器的容量有三种表示方法：①额定电流；②适配电动机的额定功率。③额定视在功率。不管是哪一种表示方法，归根到底还是对变频器额定电流的选择，应结合实际情况根据电动机有可能向变频器吸收的电流来决定。通常变频器的过载能力有两种：① 1.2 倍的额定电流，可持续 1 分钟；② 1.5 倍的额定电流，可持续 1 分钟；而且变频器的允许电流与过程时间呈反时限的关系。如 1.2(1.5)倍的额定电流可持续 1min；而 1.8(2.0)倍的额定电流，可持续 0.5min。这就意味着：①不论任何时候向电动机提供在1min（或 0.5min）以上的电流都必须在某些范围内。②过载能力这个指标，对电动机来说，只有在起动（加速）过程中才有意义，在运行过程中，实际上等同于不允许过载。 下面讨论如何根据电动机负载电流的情况来选择变频器的容量。 1.2.1 一台变频器只供一台电动使用，即一拖一。 在计算出负载电流后，还应考虑三个方面的因素：①用变频器供电时，电动机电流的脉动相对工频供电时要大...
