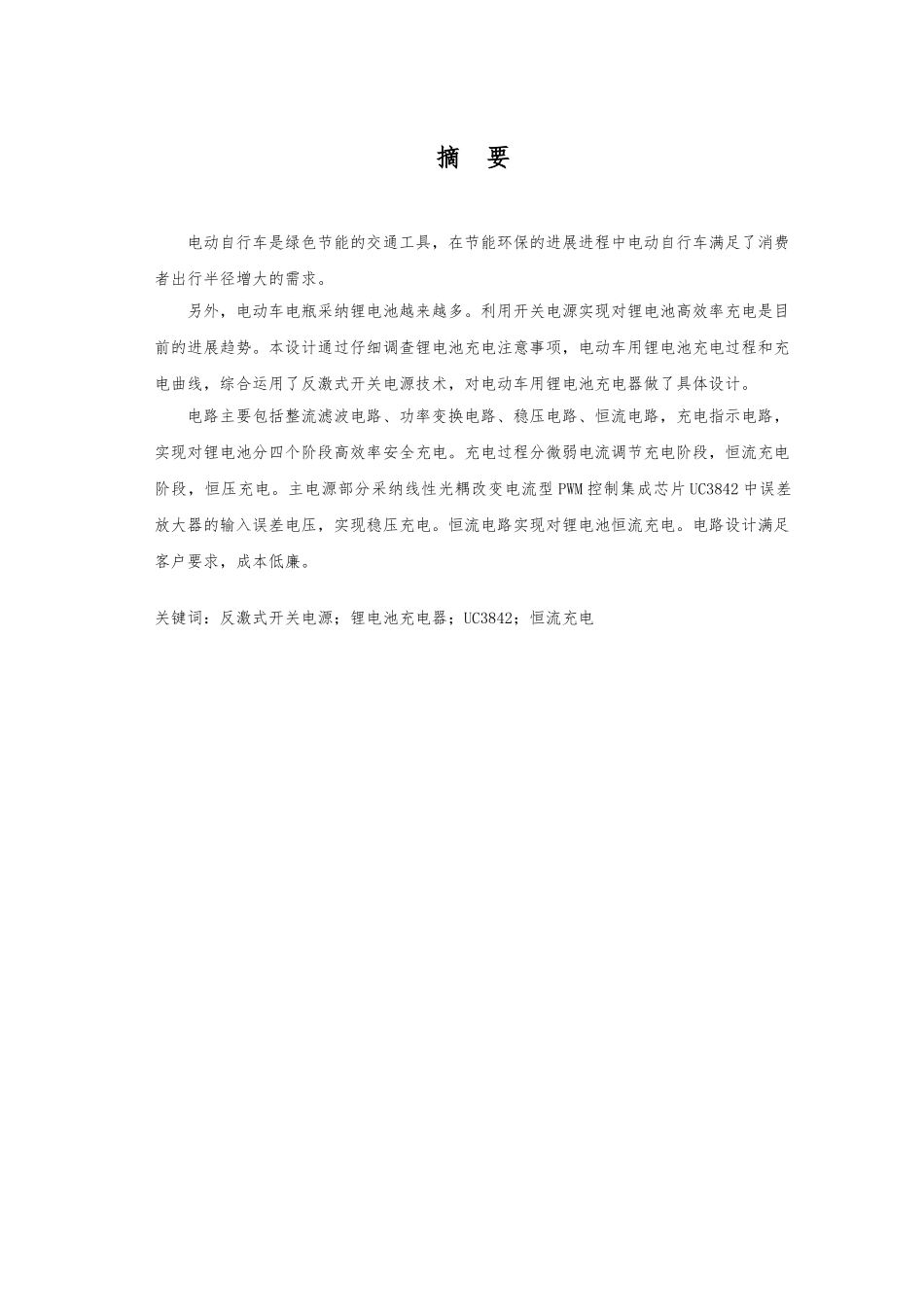

工业职业技术学院毕业设计题 目：电动车锂电池充电器电路设计 姓 名： 王东阳 学 院：工业职业技术学院 专 业： 电气自动化 班 级： 电气 0906 学 号： 0401090632 指导老师： 胡应占 年 月 日摘 要电动自行车是绿色节能的交通工具，在节能环保的进展进程中电动自行车满足了消费者出行半径增大的需求。另外，电动车电瓶采纳锂电池越来越多。利用开关电源实现对锂电池高效率充电是目前的进展趋势。本设计通过仔细调查锂电池充电注意事项，电动车用锂电池充电过程和充电曲线，综合运用了反激式开关电源技术，对电动车用锂电池充电器做了具体设计。电路主要包括整流滤波电路、功率变换电路、稳压电路、恒流电路，充电指示电路，实现对锂电池分四个阶段高效率安全充电。充电过程分微弱电流调节充电阶段，恒流充电阶段，恒压充电。主电源部分采纳线性光耦改变电流型 PWM 控制集成芯片 UC3842 中误差放大器的输入误差电压，实现稳压充电。恒流电路实现对锂电池恒流充电。电路设计满足客户要求，成本低廉。关键词：反激式开关电源；锂电池充电器；UC3842；恒流充电目 录摘要 I1 绪论 11.1 电动车的进展概况 11.2 锂电池简述 11.3 开关电源的产生与进展 21.4 设计目的和要求 31.5 主要设计容 32 开关电源概述 42.1 隔离式高频开关电源 42.2 本设计所用术语 52.3 开关电源与线性电源 52.4 开关电源能量损耗和寿命 62.5 开关电源分类 73 反激式开关电源 83.1 反激式开关电源原理 83.2 主要器件简介 113.2.1 UC3842 芯片简介 113.2.2 TL431 简介 153.2.3 PC817 光耦简介 163.3 UC3842 常用的电压反馈电路 163.3.1 输出电压直接分压作为误差放大器的输入 163.3.2 辅助电源输出电压分压作为误差放大器的输入 183.3.3 采纳线性光耦改变误差放大器的输入误差电压 194 总体设计 214.1 电路组成 214.2 系统实现功能 225 主电源部分设计 235.1 输入电路 235.1.1 输入浪涌电流保护 235.1.2 输入尖峰电压保护 245.2 输入滤波电路 255.2.1 差模干扰和共模干扰概念 255.2.2 滤除干扰信号 255.3 变压器设计 265.3.1 变压器功能 265.3.2 磁芯饱和问题 265.3.3 变压器设计步骤 285.4 RCD 箝位电路设计 325.4.1 RCD 箝位电路意义 325.4.2 RCD 箝位电路设计步骤 335.5 开关管选择 345.6 输出滤波器 346 控制电路设计 356.1 低电流调节控制电路 356...
