电子式与感应式电能表性能分析论文

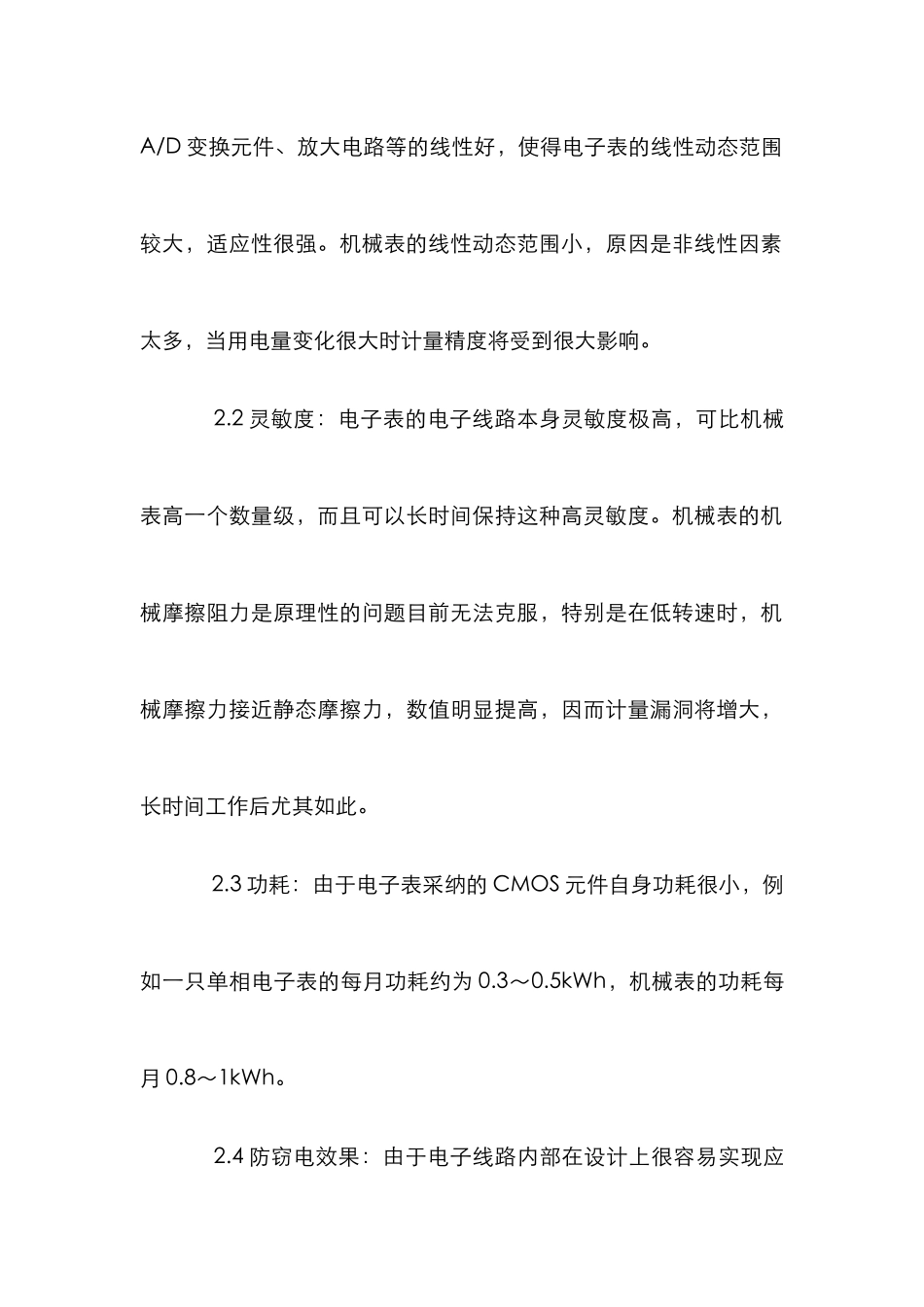

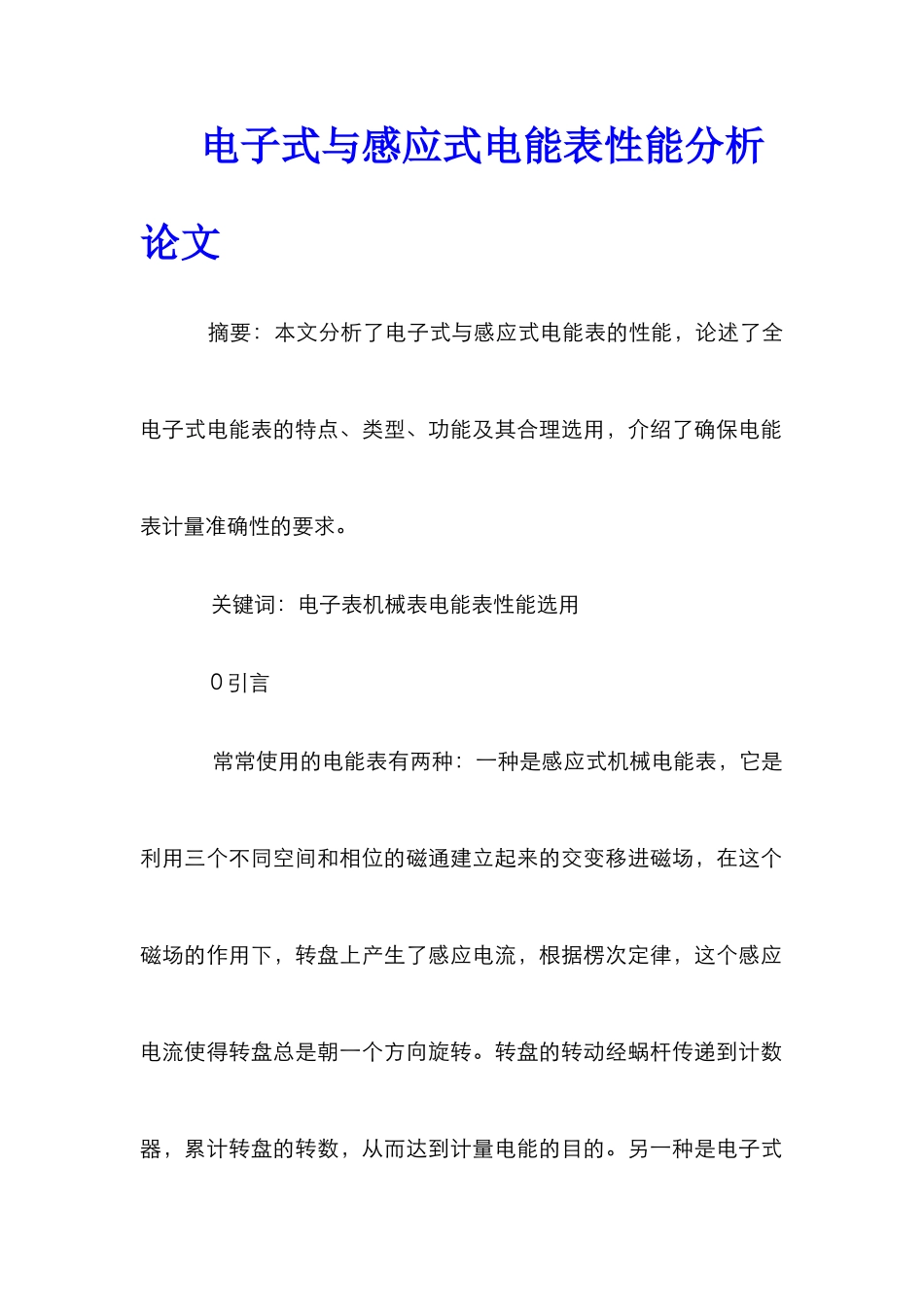

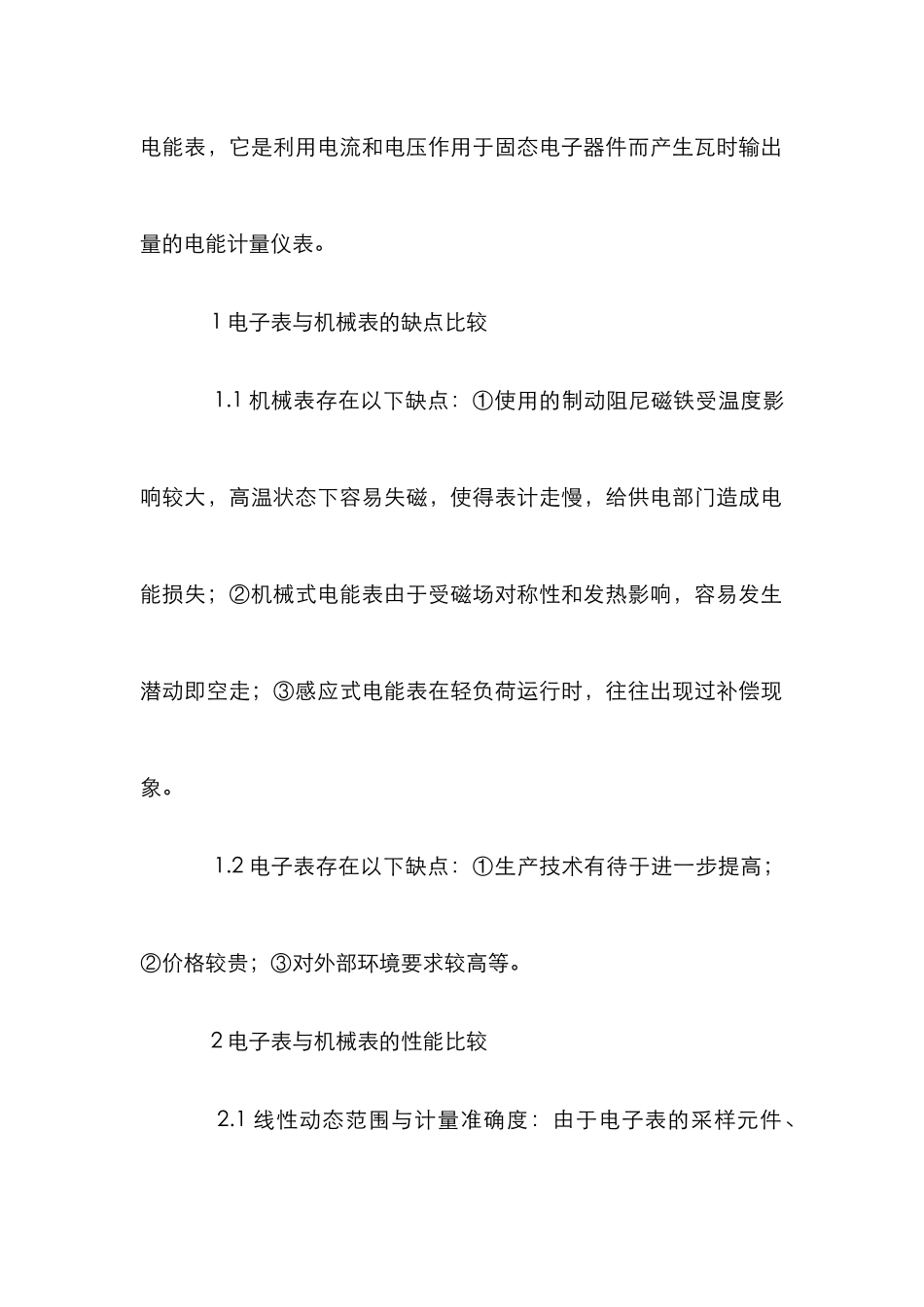

电子式与感应式电能表性能分析论文 摘要：本文分析了电子式与感应式电能表的性能，论述了全电子式电能表的特点、类型、功能及其合理选用，介绍了确保电能表计量准确性的要求。 关键词：电子表机械表电能表性能选用 0 引言 常常使用的电能表有两种：一种是感应式机械电能表，它是利用三个不同空间和相位的磁通建立起来的交变移进磁场，在这个磁场的作用下，转盘上产生了感应电流，根据楞次定律，这个感应电流使得转盘总是朝一个方向旋转。转盘的转动经蜗杆传递到计数器，累计转盘的转数，从而达到计量电能的目的。另一种是电子式电能表，它是利用电流和电压作用于固态电子器件而产生瓦时输出量的电能计量仪表。 1 电子表与机械表的缺点比较 1.1 机械表存在以下缺点：①使用的制动阻尼磁铁受温度影响较大，高温状态下容易失磁，使得表计走慢，给供电部门造成电能损失；②机械式电能表由于受磁场对称性和发热影响，容易发生潜动即空走；③感应式电能表在轻负荷运行时，往往出现过补偿现象。 1.2 电子表存在以下缺点：①生产技术有待于进一步提高；②价格较贵；③对外部环境要求较高等。 2 电子表与机械表的性能比较 2.1 线性动态范围与计量准确度：由于电子表的采样元件、A/D 变换元件、放大电路等的线性好，使得电子表的线性动态范围较大，适应性很强。机械表的线性动态范围小，原因是非线性因素太多，当用电量变化很大时计量精度将受到很大影响。 2.2 灵敏度：电子表的电子线路本身灵敏度极高，可比机械表高一个数量级，而且可以长时间保持这种高灵敏度。机械表的机械摩擦阻力是原理性的问题目前无法克服，特别是在低转速时，机械摩擦力接近静态摩擦力，数值明显提高，因而计量漏洞将增大，长时间工作后尤其如此。 2.3 功耗：由于电子表采纳的 CMOS 元件自身功耗很小，例如一只单相电子表的每月功耗约为 0.3～0.5kWh，机械表的功耗每月 0.8～1kWh。 2.4 防窃电效果：由于电子线路内部在设计上很容易实现应付各种窃电行为防范措施，因此电子表在防窃电功能上要比机械表强得多。 2.5 稳定性：电子表总体的稳定性很好，用户在安装前可以实现免调，工作中的调校周期也可以大大延长，从而节约了人工。机械表因采纳机械转动方式工作，摩擦力不稳定，因此稳定性与电子表相比显得较差，经运输后准确度就可能超差，在安装之前必须重新调校。 2.6 精度：电子表电路中的 A/D 变换器的精度可达 2-14 以上，因此分辩力和精度很...
