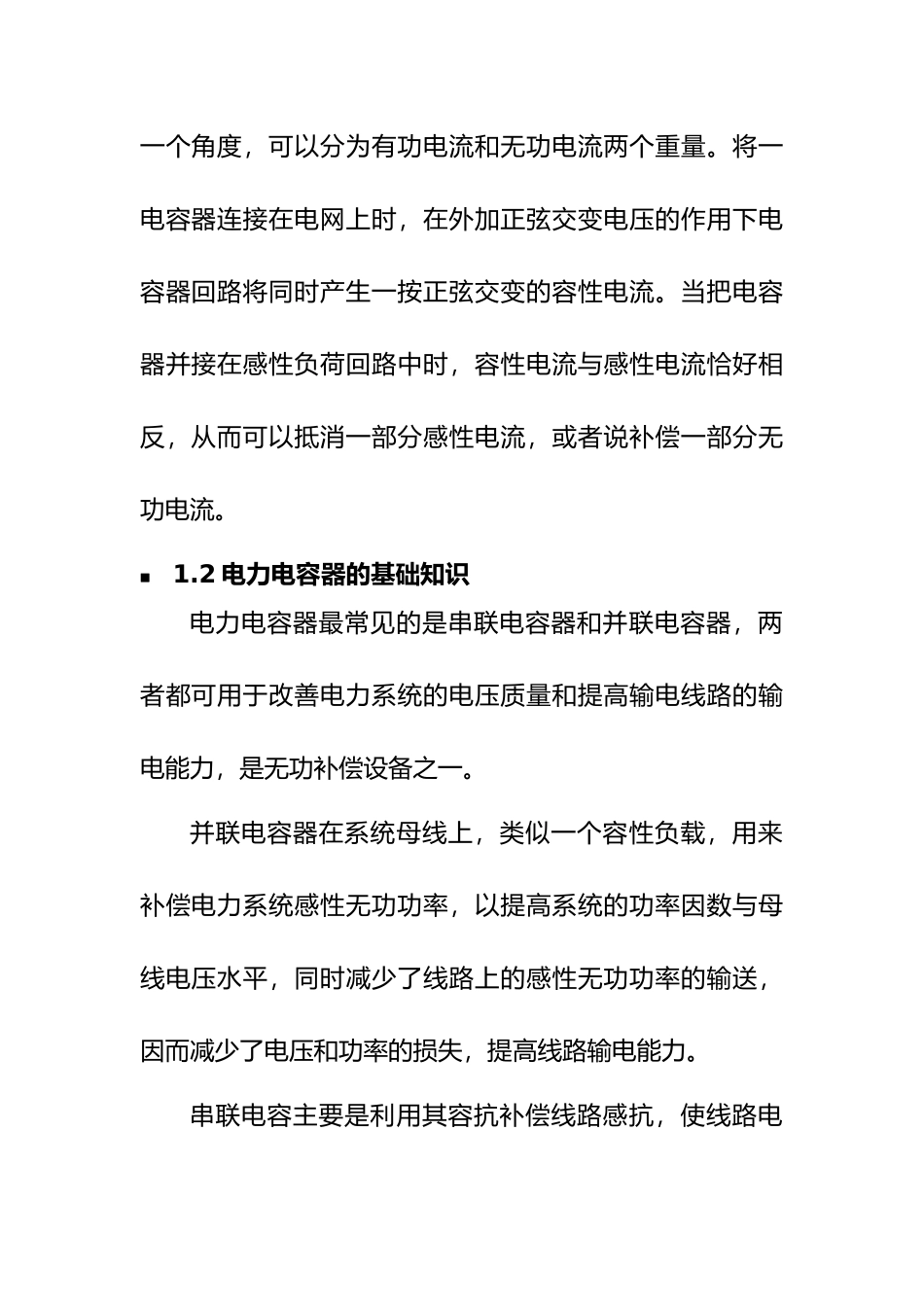

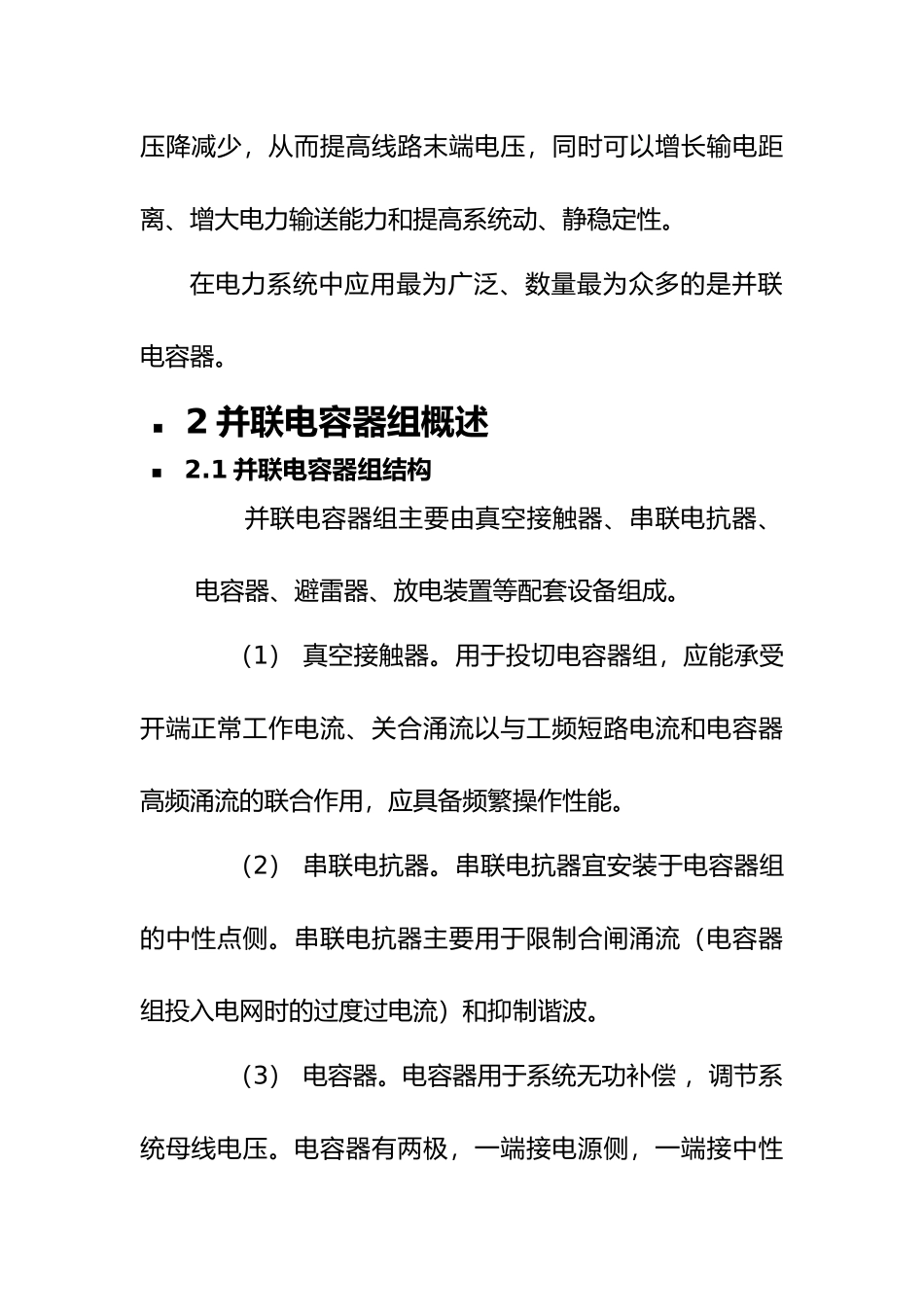

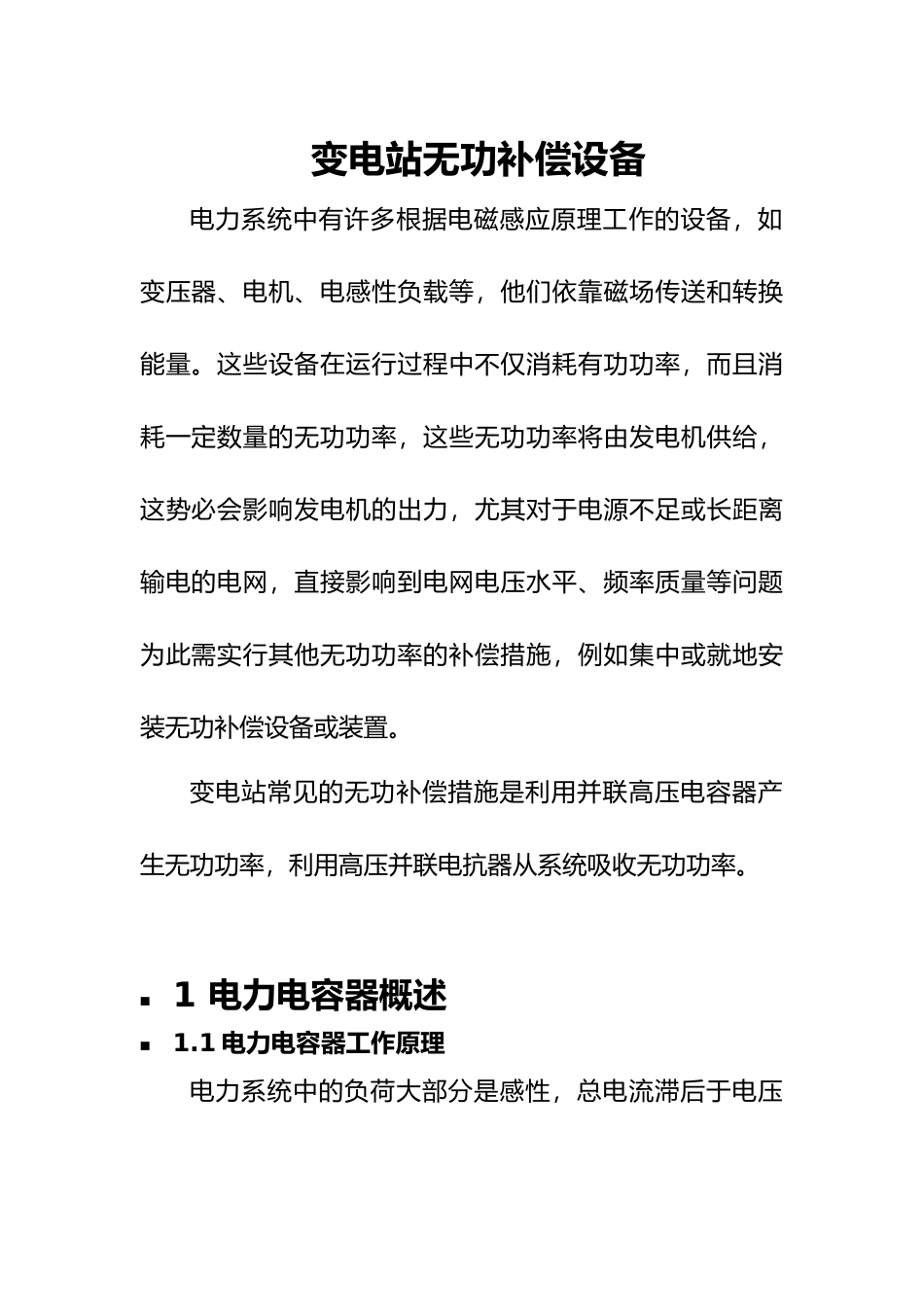

变电站无功补偿设备电力系统中有许多根据电磁感应原理工作的设备,如变压器、电机、电感性负载等,他们依靠磁场传送和转换能量。这些设备在运行过程中不仅消耗有功功率,而且消耗一定数量的无功功率,这些无功功率将由发电机供给,这势必会影响发电机的出力,尤其对于电源不足或长距离输电的电网,直接影响到电网电压水平、频率质量等问题为此需实行其他无功功率的补偿措施,例如集中或就地安装无功补偿设备或装置。变电站常见的无功补偿措施是利用并联高压电容器产生无功功率,利用高压并联电抗器从系统吸收无功功率。 1 电力电容器概述1.1 电力电容器工作原理电力系统中的负荷大部分是感性,总电流滞后于电压一个角度,可以分为有功电流和无功电流两个重量。将一电容器连接在电网上时,在外加正弦交变电压的作用下电容器回路将同时产生一按正弦交变的容性电流。当把电容器并接在感性负荷回路中时,容性电流与感性电流恰好相反,从而可以抵消一部分感性电流,或者说补偿一部分无功电流。1.2 电力电容器的基础知识电力电容器最常见的是串联电容器和并联电容器,两者都可用于改善电力系统的电压质量和提高输电线路的输电能力,是无功补偿设备之一。并联电容器在系统母线上,类似一个容性负载,用来补偿电力系统感性无功功率,以提高系统的功率因数与母线电压水平,同时减少了线路上的感性无功功率的输送,因而减少了电压和功率的损失,提高线路输电能力。串联电容主要是利用其容抗补偿线路感抗,使线路电压降减少,从而提高线路末端电压,同时可以增长输电距离、增大电力输送能力和提高系统动、静稳定性。在电力系统中应用最为广泛、数量最为众多的是并联电容器。 2 并联电容器组概述2.1 并联电容器组结构并联电容器组主要由真空接触器、串联电抗器、电容器、避雷器、放电装置等配套设备组成。 (1) 真空接触器。用于投切电容器组,应能承受开端正常工作电流、关合涌流以与工频短路电流和电容器高频涌流的联合作用,应具备频繁操作性能。(2) 串联电抗器。串联电抗器宜安装于电容器组的中性点侧。串联电抗器主要用于限制合闸涌流(电容器组投入电网时的过度过电流)和抑制谐波。(3) 电容器。电容器用于系统无功补偿 ,调节系统母线电压。电容器有两极,一端接电源侧,一端接中性点侧,熔断器一般装设在电源侧。(4) 放电装置。用于在电容器组失电退出运行时进行电容器组放电,在电容器组带电运行时用于检测电容器组各相...
