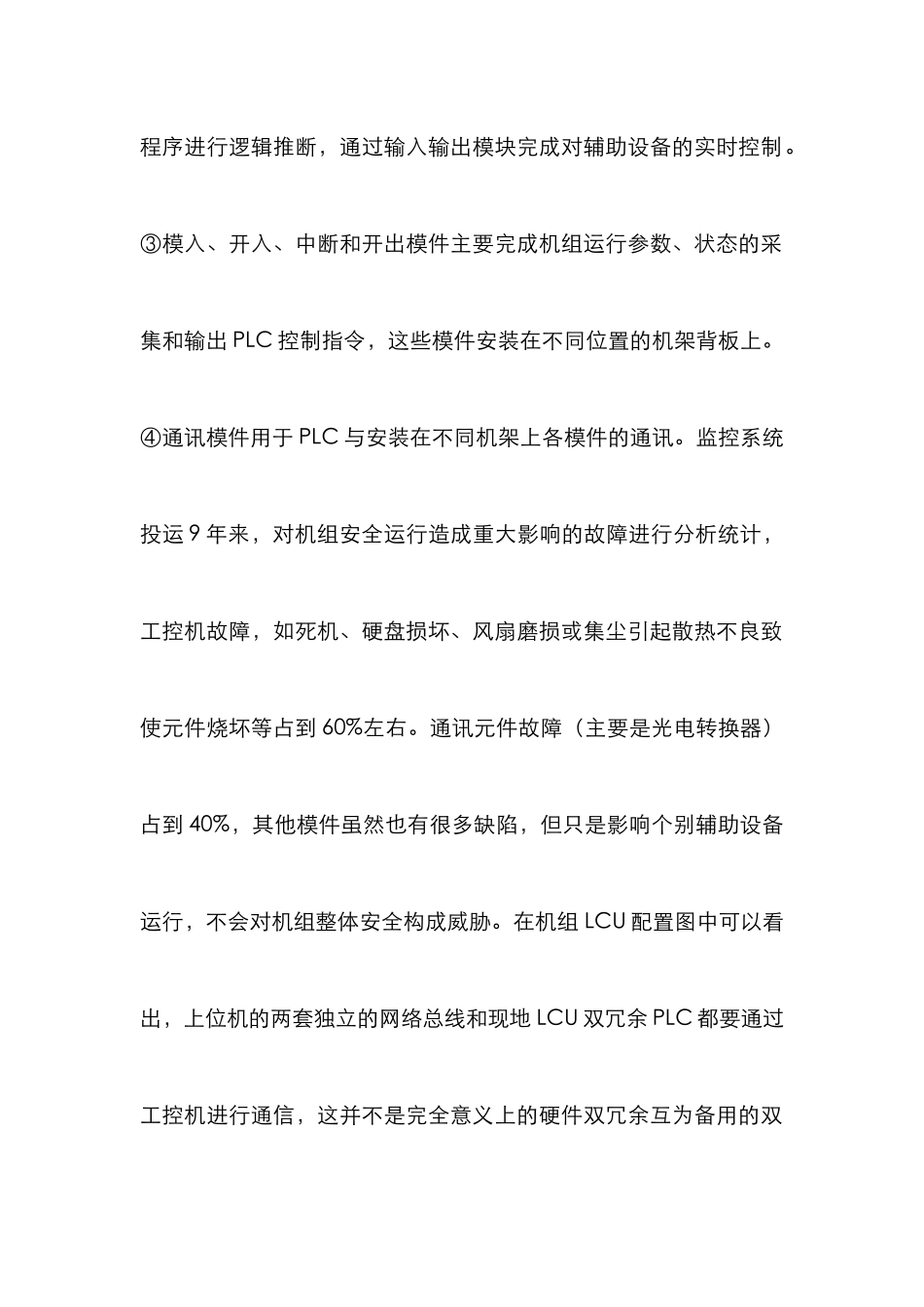

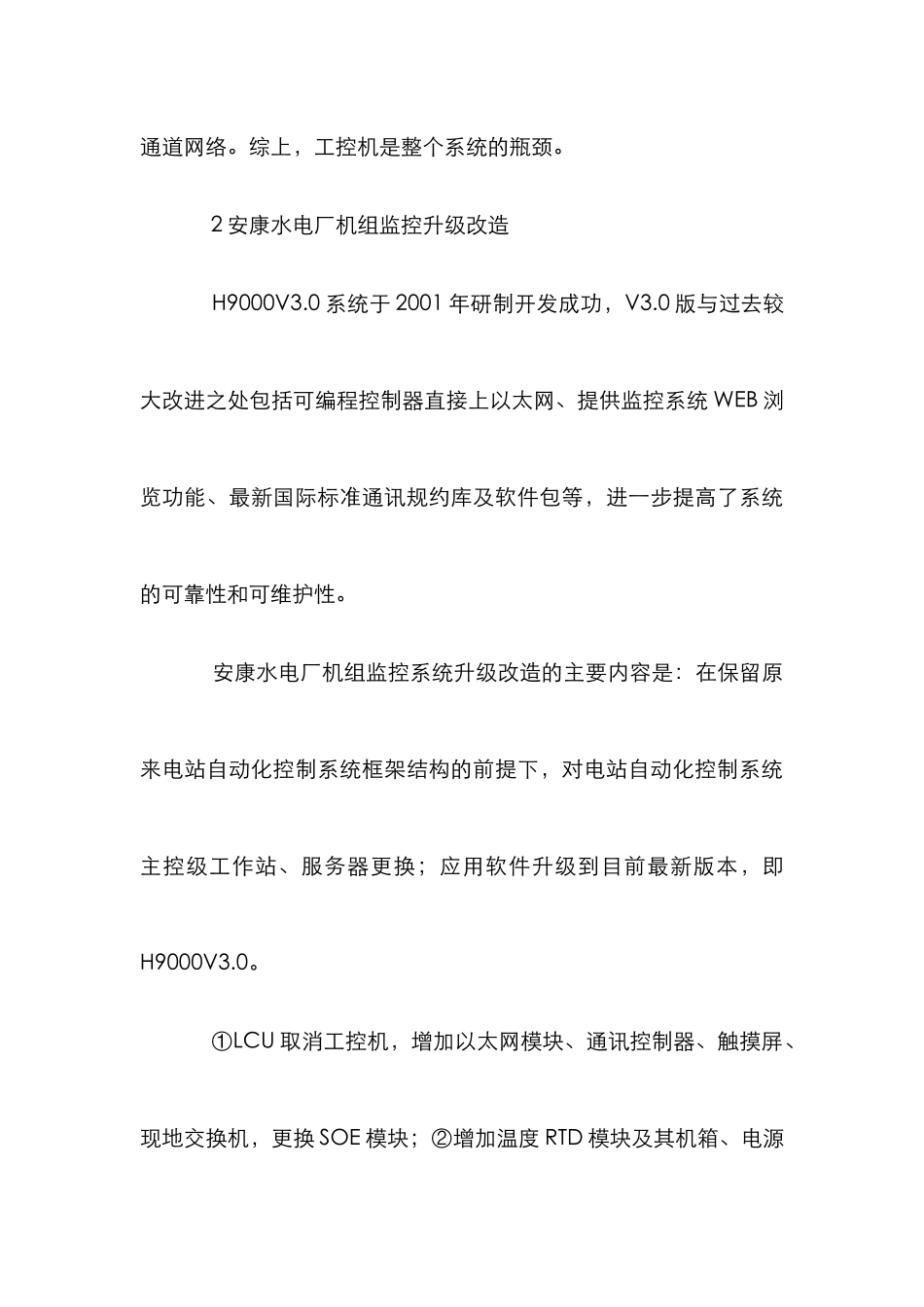

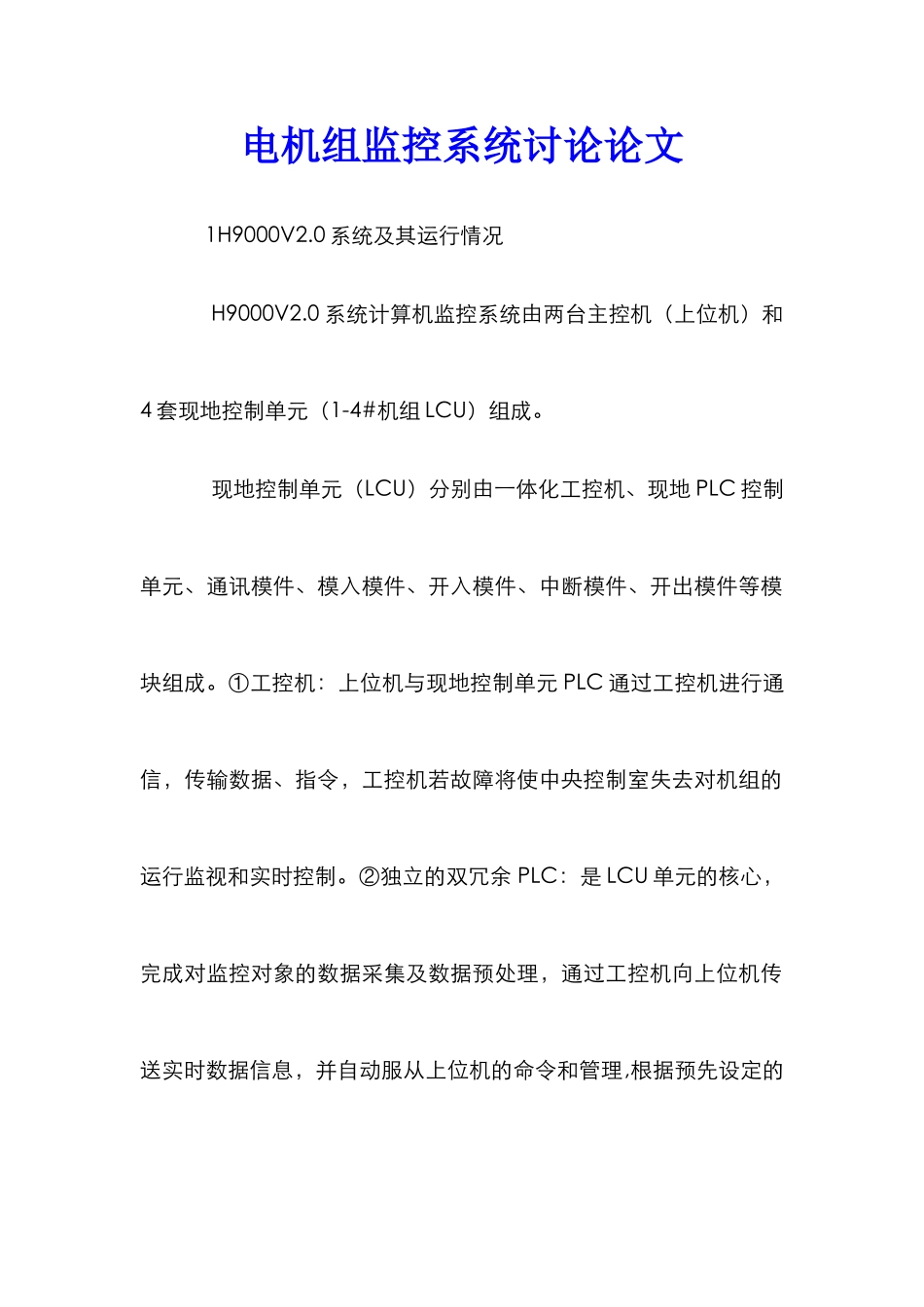

电机组监控系统讨论论文 1H9000V2.0 系统及其运行情况 H9000V2.0 系统计算机监控系统由两台主控机（上位机）和4 套现地控制单元（1-4#机组 LCU）组成。 现地控制单元（LCU）分别由一体化工控机、现地 PLC 控制单元、通讯模件、模入模件、开入模件、中断模件、开出模件等模块组成。①工控机：上位机与现地控制单元 PLC 通过工控机进行通信，传输数据、指令，工控机若故障将使中央控制室失去对机组的运行监视和实时控制。②独立的双冗余 PLC：是 LCU 单元的核心，完成对监控对象的数据采集及数据预处理，通过工控机向上位机传送实时数据信息，并自动服从上位机的命令和管理,根据预先设定的程序进行逻辑推断，通过输入输出模块完成对辅助设备的实时控制。③模入、开入、中断和开出模件主要完成机组运行参数、状态的采集和输出 PLC 控制指令，这些模件安装在不同位置的机架背板上。④通讯模件用于 PLC 与安装在不同机架上各模件的通讯。监控系统投运 9 年来，对机组安全运行造成重大影响的故障进行分析统计，工控机故障，如死机、硬盘损坏、风扇磨损或集尘引起散热不良致使元件烧坏等占到 60%左右。通讯元件故障（主要是光电转换器）占到 40%，其他模件虽然也有很多缺陷，但只是影响个别辅助设备运行，不会对机组整体安全构成威胁。在机组 LCU 配置图中可以看出，上位机的两套独立的网络总线和现地 LCU 双冗余 PLC 都要通过工控机进行通信，这并不是完全意义上的硬件双冗余互为备用的双通道网络。综上，工控机是整个系统的瓶颈。 2 安康水电厂机组监控升级改造 H9000V3.0 系统于 2001 年研制开发成功，V3.0 版与过去较大改进之处包括可编程控制器直接上以太网、提供监控系统 WEB 浏览功能、最新国际标准通讯规约库及软件包等，进一步提高了系统的可靠性和可维护性。 安康水电厂机组监控系统升级改造的主要内容是：在保留原来电站自动化控制系统框架结构的前提下，对电站自动化控制系统主控级工作站、服务器更换；应用软件升级到目前最新版本，即H9000V3.0。 ①LCU 取消工控机，增加以太网模块、通讯控制器、触摸屏、现地交换机，更换 SOE 模块；②增加温度 RTD 模块及其机箱、电源等 模 块 。 ③ PLC 的 编 程 软 件 从 DOS （ MODSOFT2.6 ） 升 级 到WINDOWS（CONCEPT2.6）；④增设机械事故停机后备 PLC。 下面分别就 4F 机组 LCU 升级改造项目进行介绍： ①LCU 取消工控机，...
