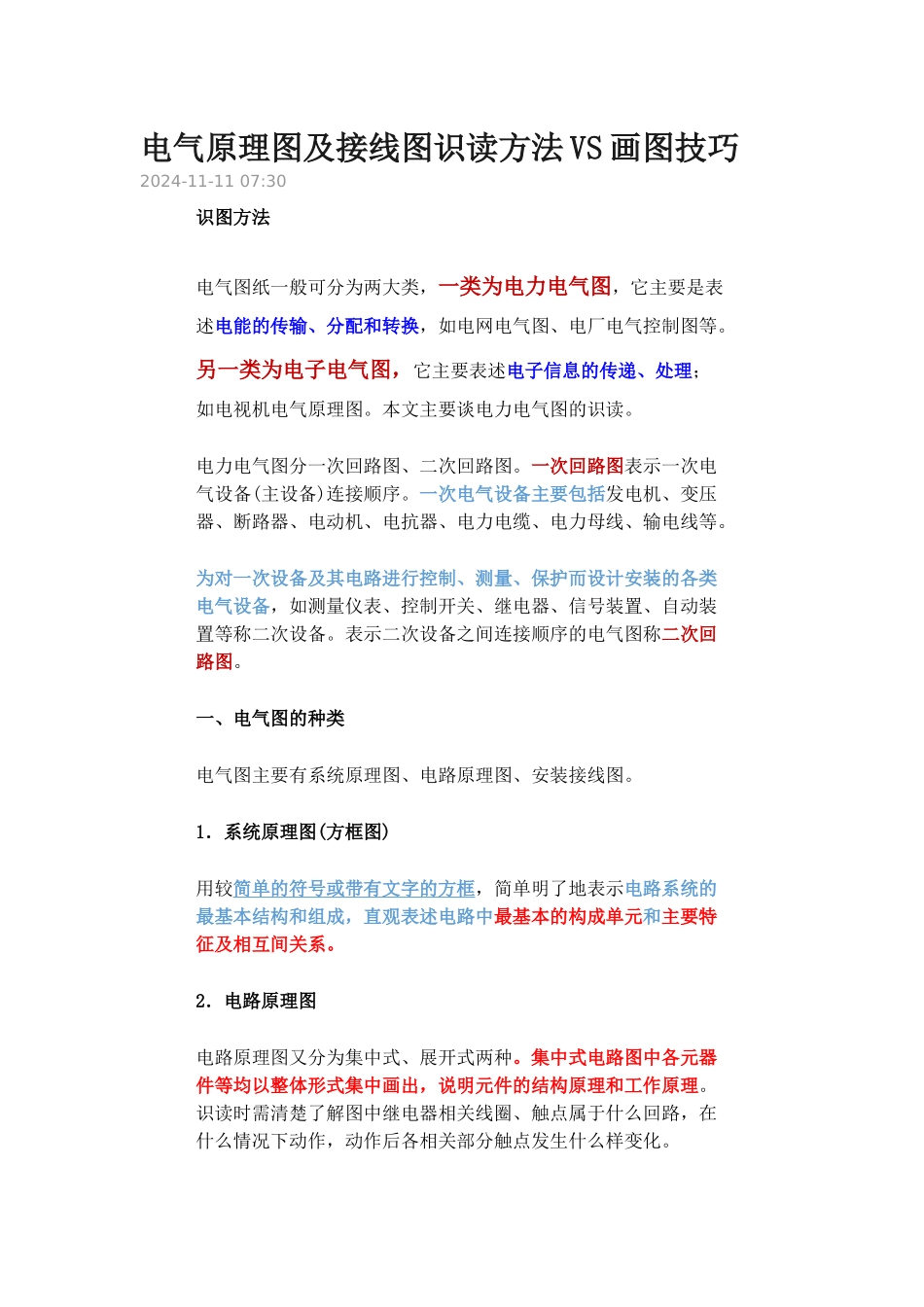

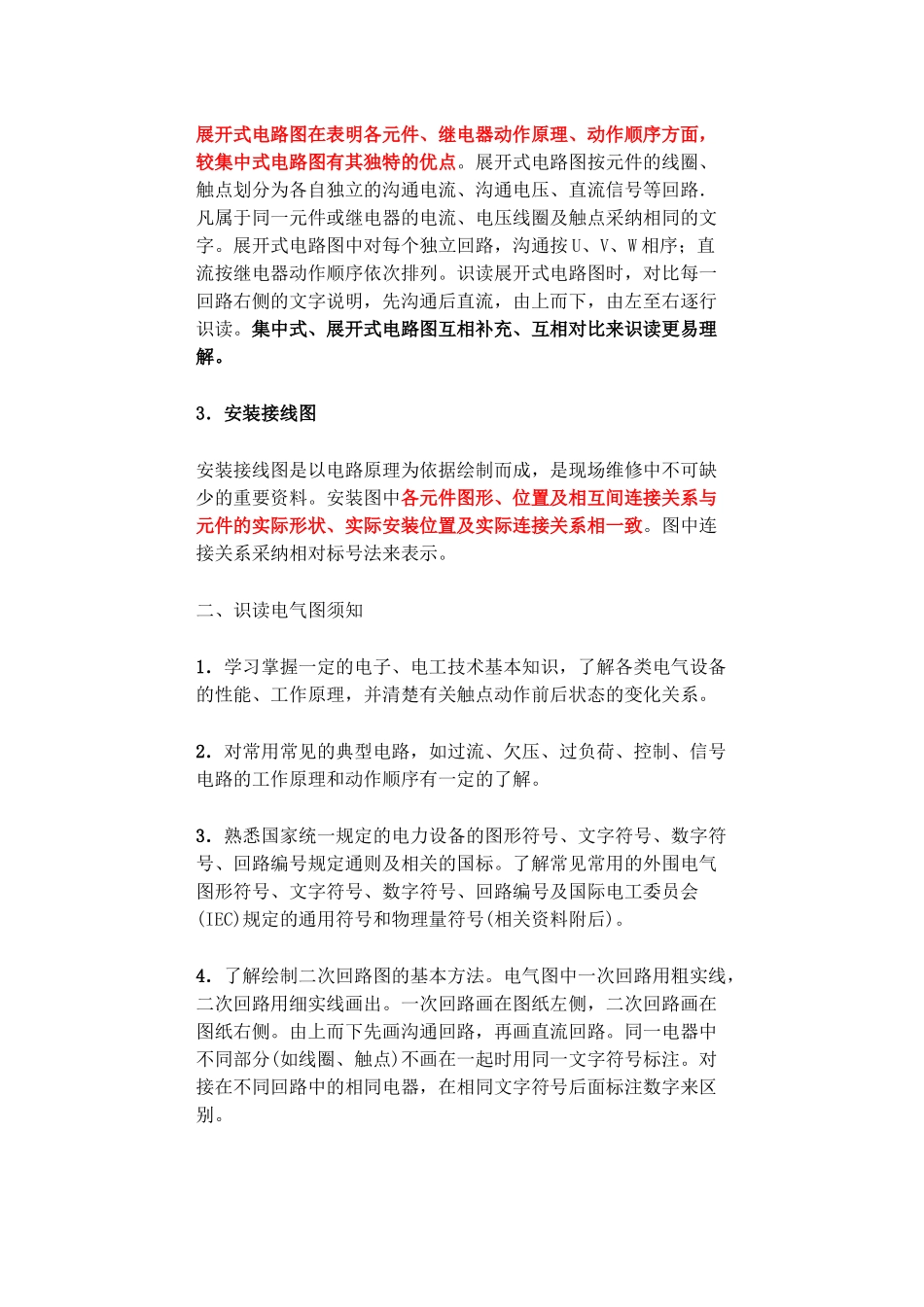

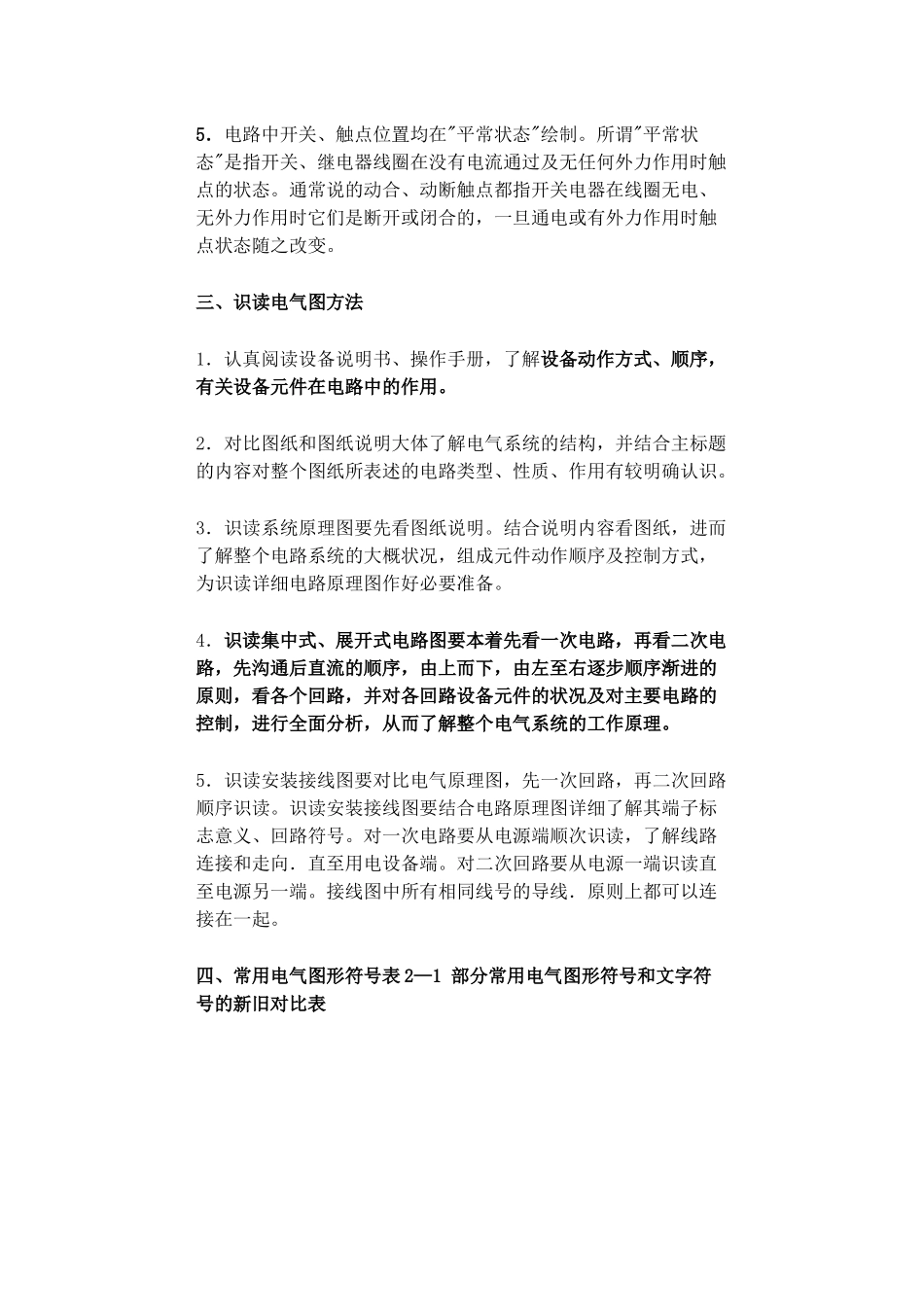

电气原理图及接线图识读方法 VS 画图技巧2024-11-11 07:30识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。本文主要谈电力电气图的识读。电力电气图分一次回路图、二次回路图。一次回路图表示一次电气设备(主设备)连接顺序。一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。表示二次设备之间连接顺序的电气图称二次回路图。一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。2．电路原理图电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的沟通电流、沟通电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采纳相同的文字。展开式电路图中对每个独立回路，沟通按 U、V、W 相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对比每一回路右侧的文字说明，先沟通后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、互相对比来识读更易理解。3．安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采纳相对标号法来表示。二、识读电气图须知1．学习掌握一定的电子、电工技术基本知识，了解各类电气设备的性能、工作原理，并清楚有关触点动作前后状态的变化关系。2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。3．熟悉国家统一规定的电力设备的图形符号...
