电脑培训学校教员的CAD教学方案

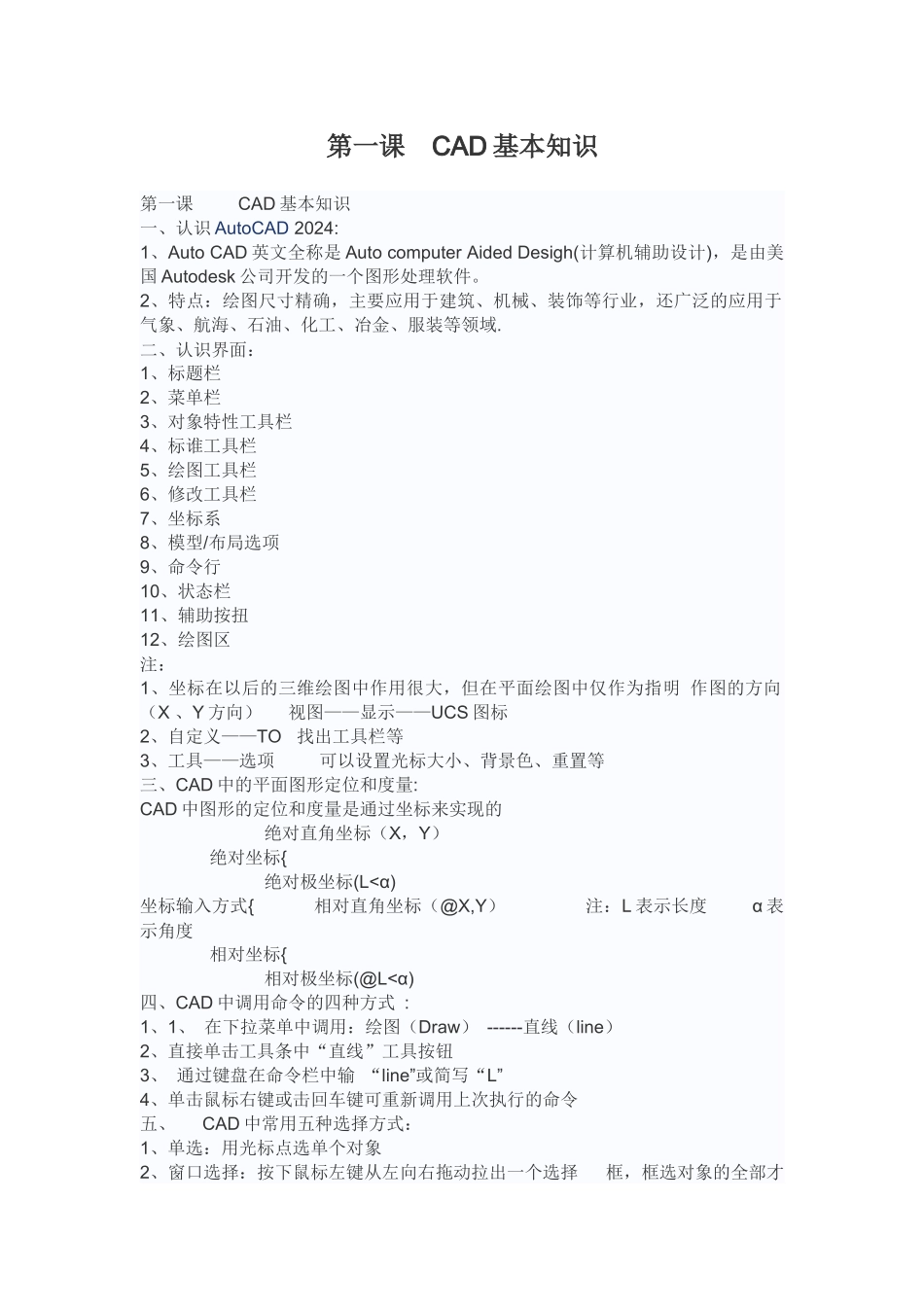

电脑培训学校教员的CAD教学方案_第1页
1/20
电脑培训学校教员的CAD教学方案_第2页
2/20

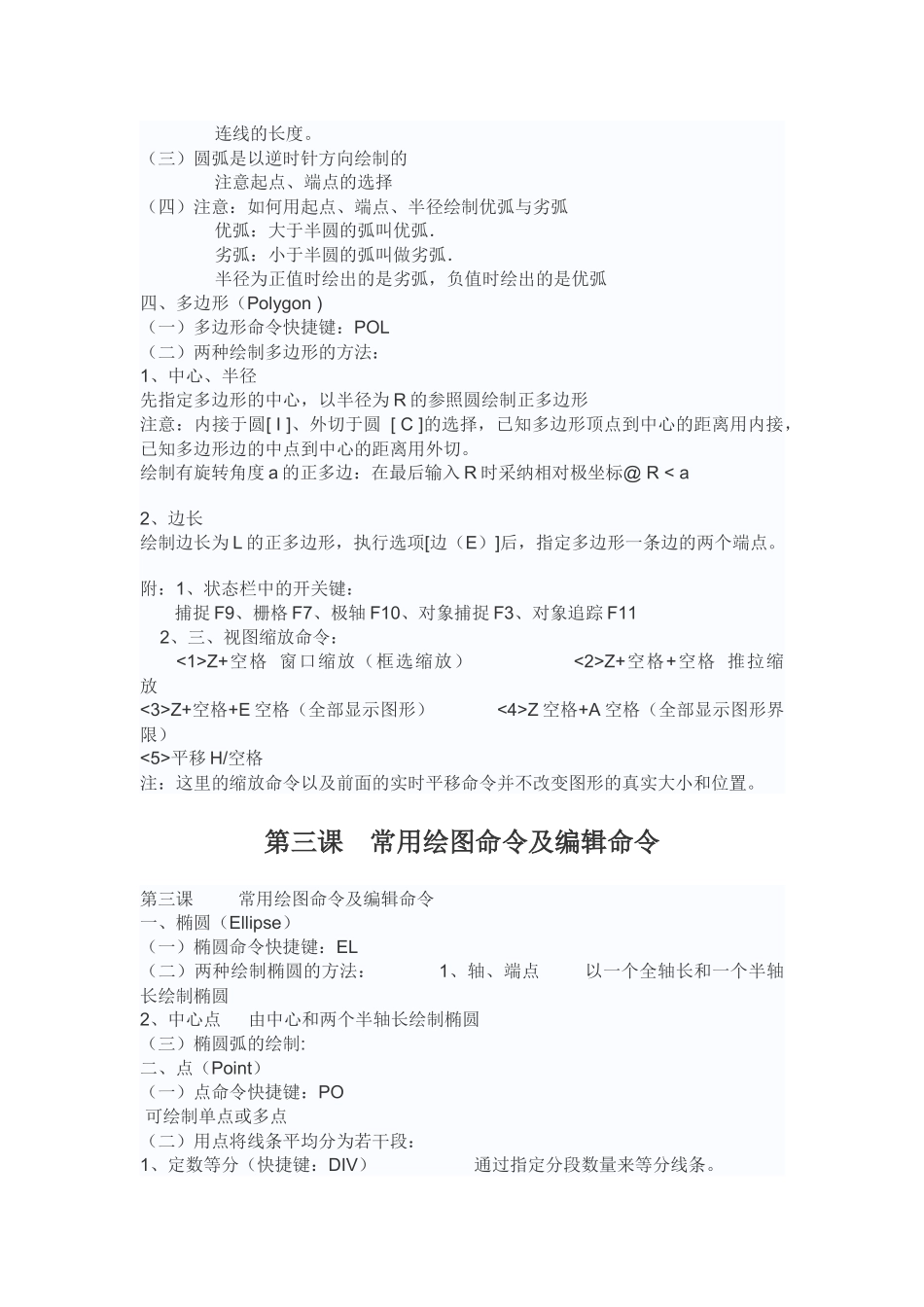

电脑培训学校教员的CAD教学方案_第3页
3/20
第一课 CAD 基本知识第一课 CAD 基本知识一、认识 AutoCAD 2024:1、Auto CAD 英文全称是 Auto computer Aided Desigh(计算机辅助设计),是由美国 Autodesk 公司开发的一个图形处理软件。2、特点:绘图尺寸精确,主要应用于建筑、机械、装饰等行业,还广泛的应用于气象、航海、石油、化工、冶金、服装等领域.二、认识界面:1、标题栏2、菜单栏3、对象特性工具栏4、标谁工具栏5、绘图工具栏6、修改工具栏7、坐标系8、模型/布局选项9、命令行10、状态栏11、辅助按扭12、绘图区注:1、坐标在以后的三维绘图中作用很大,但在平面绘图中仅作为指明 作图的方向(X 、Y 方向) 视图——显示——UCS 图标2、自定义——TO 找出工具栏等3、工具——选项 可以设置光标大小、背景色、重置等三、CAD 中的平面图形定位和度量: CAD 中图形的定位和度量是通过坐标来实现的 绝对直角坐标(X,Y) 绝对坐标{ 绝对极坐标(L<α)坐标输入方式{ 相对直角坐标(@X,Y) 注:L 表示长度 α 表示角度 相对坐标{ 相对极坐标(@L<α)四、CAD 中调用命令的四种方式 :1、1、 在下拉菜单中调用:绘图(Draw) ------直线(line)2、直接单击工具条中“直线”工具按钮3、 通过键盘在命令栏中输 “line”或简写“L”4、单击鼠标右键或击回车键可重新调用上次执行的命令五、 CAD 中常用五种选择方式:1、单选:用光标点选单个对象2、窗口选择:按下鼠标左键从左向右拖动拉出一个选择 框,框选对象的全部才能选中对象3、交叉窗口选择:按下鼠标左键从右向左拖动拉出一个选择框,框选对象的局部就可选中对象4、全选: 当命令栏提示“选择对象:”时输入“ALL”即可5、按 shift 为减选注:(略)当命令栏提示“选择对象”时,输入”WP“表示以圈围方式选择;输入”CP“表示以圈交方式选择;输入”F“表示栏选;输入”M“表示多选;输入”U“表示放弃上一个选择对象;输入”A“加选;输入”R“减选附: 1、对象捕捉:快捷键 F3 捕捉特别点:端点 中点 交点 按住 Shift 键在图中任意位置右键可弹出捕捉各项特别点的名称2、CAD 中空格键、回车键、鼠标右键共同的三个作用: <1>、确认 <2>、结束命令(Esc 键也可用来退出命令) <3>、重复执行上一次的命令3、单位设置:格式——单位第二课 常用绘图命令第二课 常用绘图命令一、圆(Circle) (一)在 CAD 中绘圆有六种方法:1、圆心、半径2、圆心、直径3、两点(指的是圆直径上...
