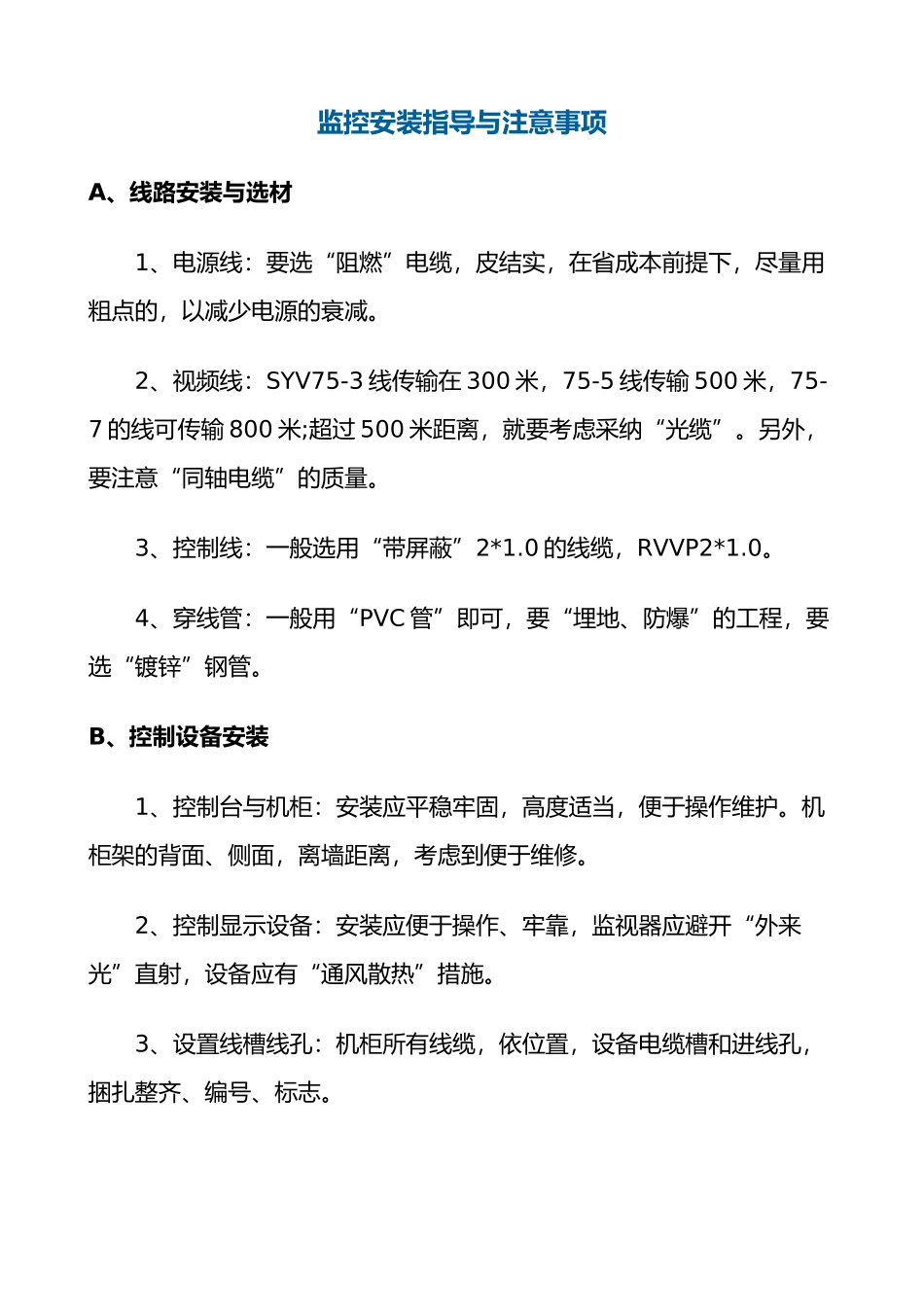

监控安装指导与注意事项A、线路安装与选材 1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。 2、视频线：SYV75-3 线传输在 300 米，75-5 线传输 500 米，75-7 的线可传输 800 米;超过 500 米距离，就要考虑采纳“光缆”。另外，要注意“同轴电缆”的质量。 3、控制线：一般选用“带屏蔽”2*1.0 的线缆，RVVP2*1.0。 4、穿线管：一般用“PVC 管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。B、控制设备安装 1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。 2、控制显示设备：安装应便于操作、牢靠，监视器应避开“外来光”直射，设备应有“通风散热”措施。 3、设置线槽线孔：机柜所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。 4、设备散热通风：控制设备的工作环境，要在空调室，并要清洁，设备间要留的空间，可加装风扇通风。 5、检测对地电压：监控室，电源的火线、零线、地线，根据规连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避开“带电拔插”视频线。C、摄像机的安装 1、监控安装高度：室摄像机的安装高度以 2.5～5 米,为宜，室外以3.5～10 米为宜;电梯安装在其顶部。 2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要实行防雷措施。 3、选好 BNC：BNC 头非常关键，差的 BNC 头，会让你生不如死，一点都不夸。 4、红外高度：红外线灯安装高度，不超过 4 米，上下俯角 20 度为佳，太高或太过，会使反射率低。 5、红外注意：红外灯避开直射光源、避开照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。 6、云台安装：要牢固，转动时无晃动，检查“云台的转动围”，是否正常，解码器安装在云台附近。监控安装流程准备工具： 冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V 绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。 安装步骤： 安装前测试，摄像机安装，中心终端设备安装，调试 一．安装前测试1、用 SYV75-3 视频线做一段约 3 米长两端带有 BNC 头的测试线。2、准备一台监视器或硬盘录像机，硬盘录像机...
