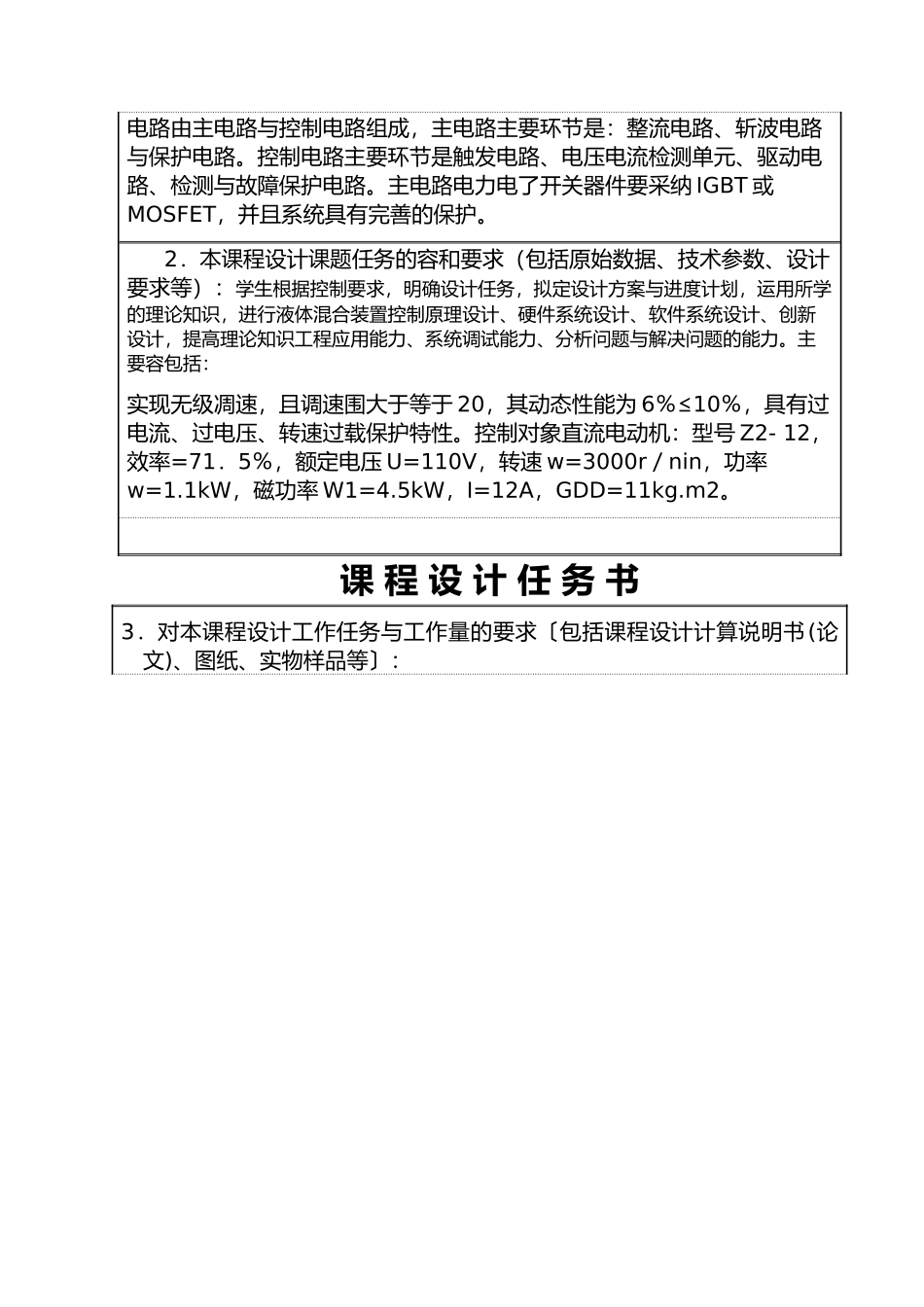

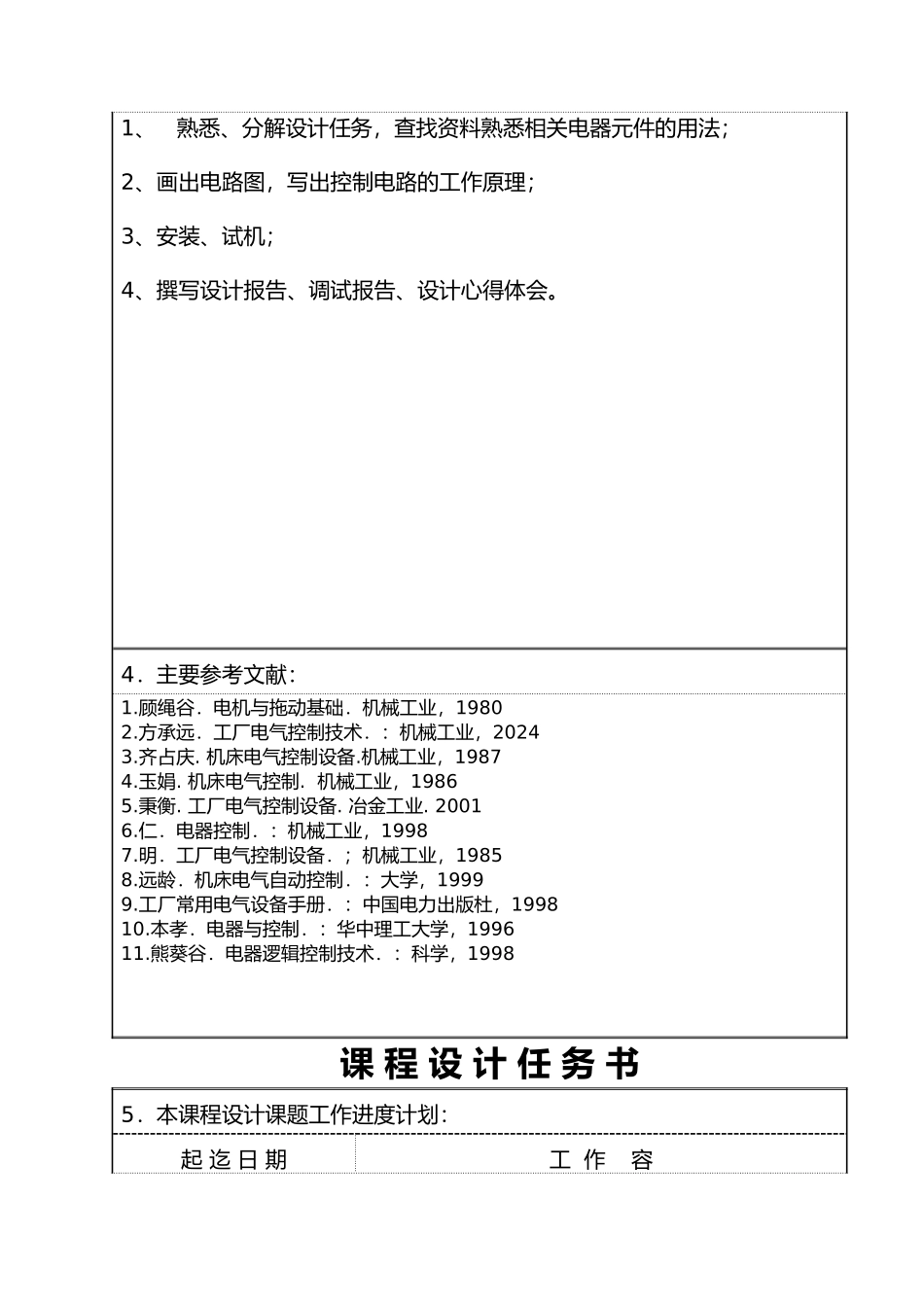

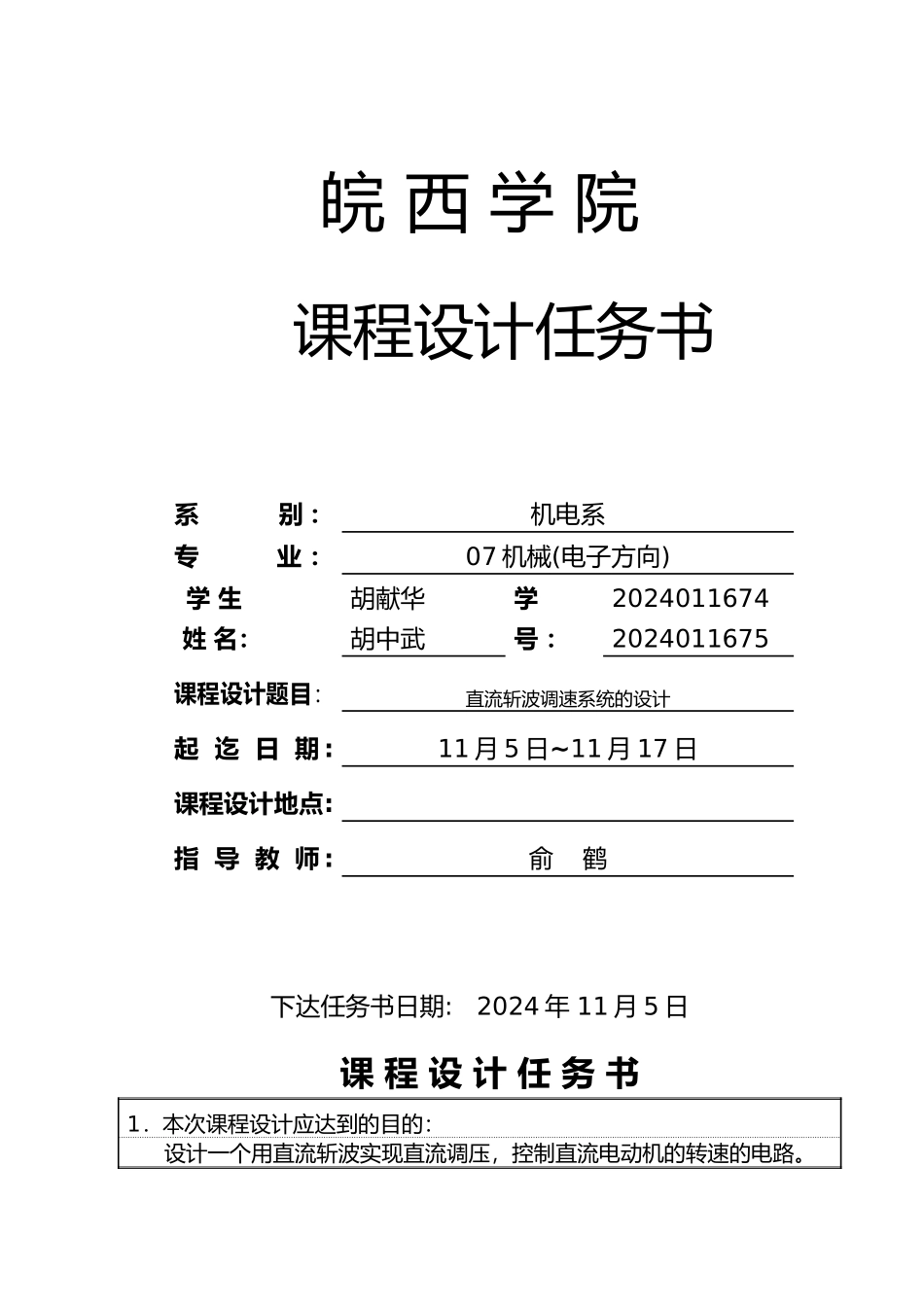

皖 西 学 院课程设计任务书系 别 :机电系专 业 :07 机械(电子方向)学 生 姓 名:胡献华 胡中武学 号 :20240116742024011675课程设计题目:直流斩波调速系统的设计起 迄 日 期 :11 月 5 日~11 月 17 日课程设计地点:指 导 教 师 :俞 鹤下达任务书日期: 2024 年 11 月 5 日课 程 设 计 任 务 书1.本次课程设计应达到的目的:设计一个用直流斩波实现直流调压,控制直流电动机的转速的电路。电路由主电路与控制电路组成,主电路主要环节是:整流电路、斩波电路与保护电路。控制电路主要环节是触发电路、电压电流检测单元、驱动电路、检测与故障保护电路。主电路电力电了开关器件要采纳 IGBT 或MOSFET,并且系统具有完善的保护。2.本课程设计课题任务的容和要求(包括原始数据、技术参数、设计要求等):学生根据控制要求,明确设计任务,拟定设计方案与进度计划,运用所学的理论知识,进行液体混合装置控制原理设计、硬件系统设计、软件系统设计、创新设计,提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要容包括:实现无级凋速,且调速围大于等于 20,其动态性能为 6%≤10%,具有过电流、过电压、转速过载保护特性。控制对象直流电动机:型号 Z2- 12,效率=71.5%,额定电压 U=110V,转速 w=3000r/nin,功率w=1.1kW,磁功率 W1=4.5kW,I=12A,GDD=11kg.m2。课 程 设 计 任 务 书3.对本课程设计工作任务与工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕:1、熟悉、分解设计任务,查找资料熟悉相关电器元件的用法;2、画出电路图,写出控制电路的工作原理;3、安装、试机;4、撰写设计报告、调试报告、设计心得体会。4.主要参考文献:1.顾绳谷.电机与拖动基础.机械工业,19802.方承远.工厂电气控制技术.:机械工业,20243.齐占庆. 机床电气控制设备.机械工业,19874.玉娟. 机床电气控制. 机械工业,19865.秉衡. 工厂电气控制设备. 冶金工业. 20016.仁.电器控制.:机械工业,19987.明.工厂电气控制设备.;机械工业,19858.远龄.机床电气自动控制.:大学,19999.工厂常用电气设备手册.:中国电力出版杜,199810.本孝.电器与控制.:华中理工大学,199611.熊葵谷.电器逻辑控制技术.:科学,1998课 程 设 计 任 务 书5.本课程设计课题工作进度计划:起 迄 日 期工 作 容2024 年11 月 5 日~11 月 5 ...
