直流稳压电源与漏电保护装置的设计与制作设计说明

直流稳压电源与漏电保护装置的设计与制作设计说明_第1页
1/25
直流稳压电源与漏电保护装置的设计与制作设计说明_第2页
2/25
直流稳压电源与漏电保护装置的设计与制作设计说明_第3页
3/25

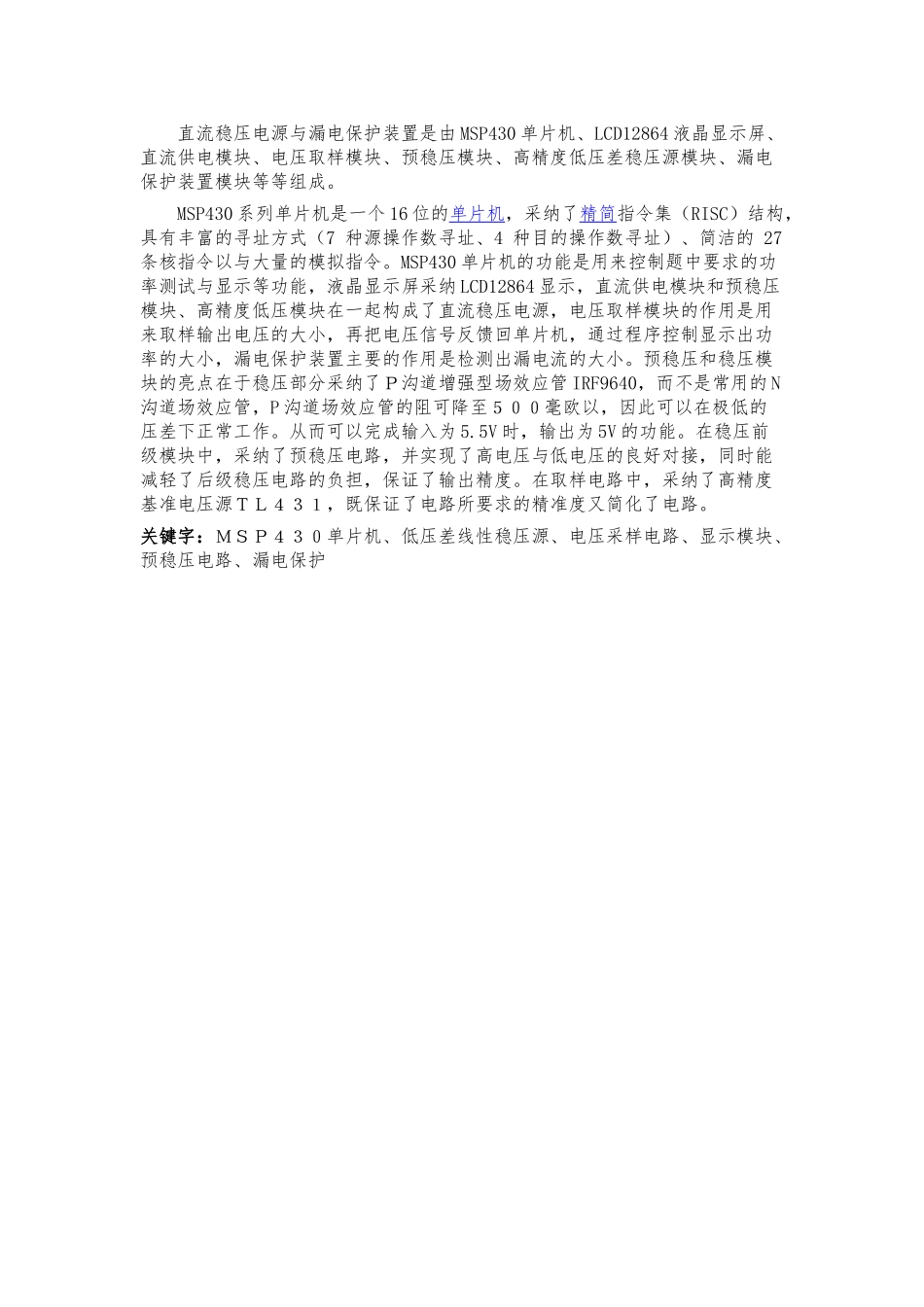

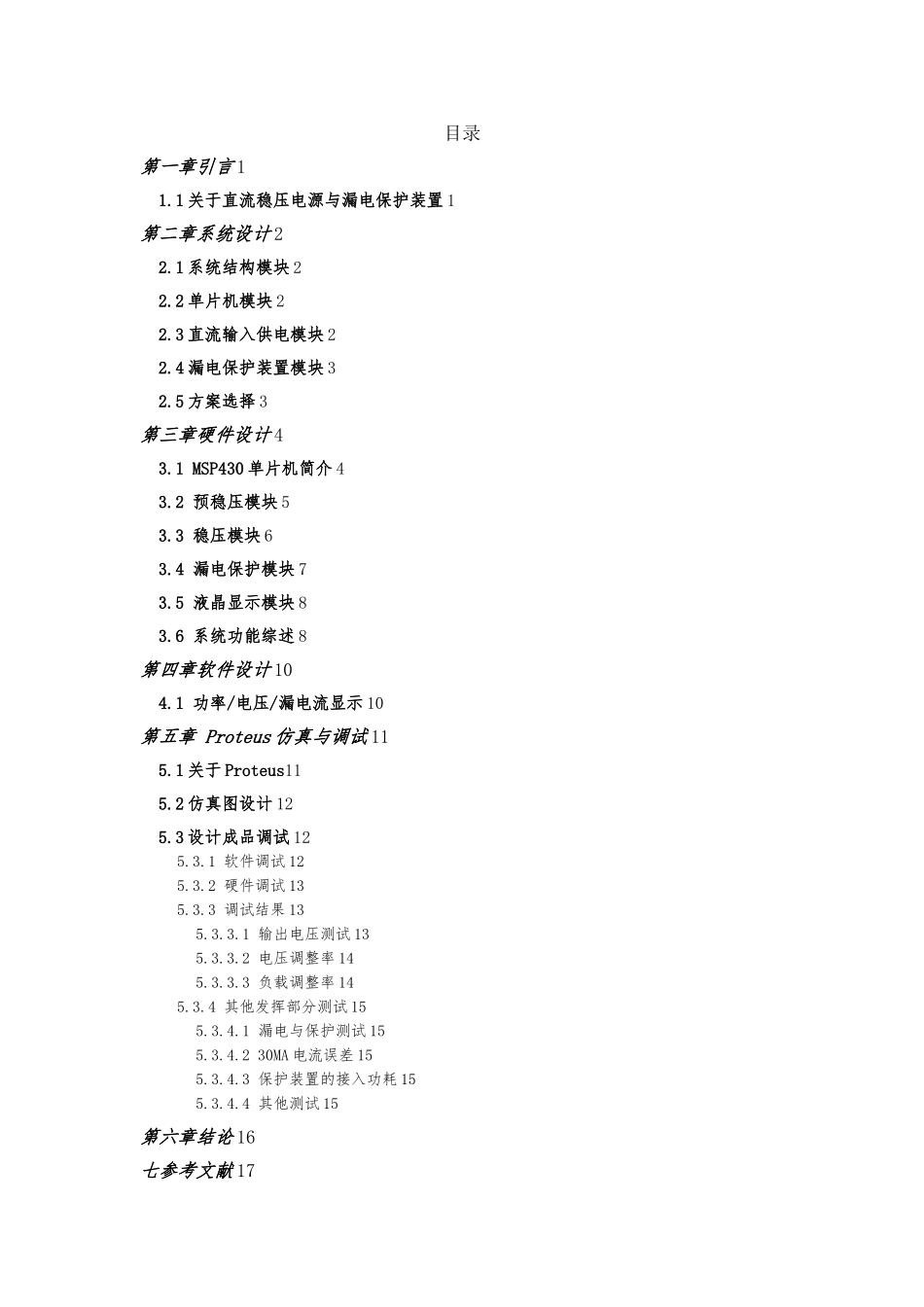

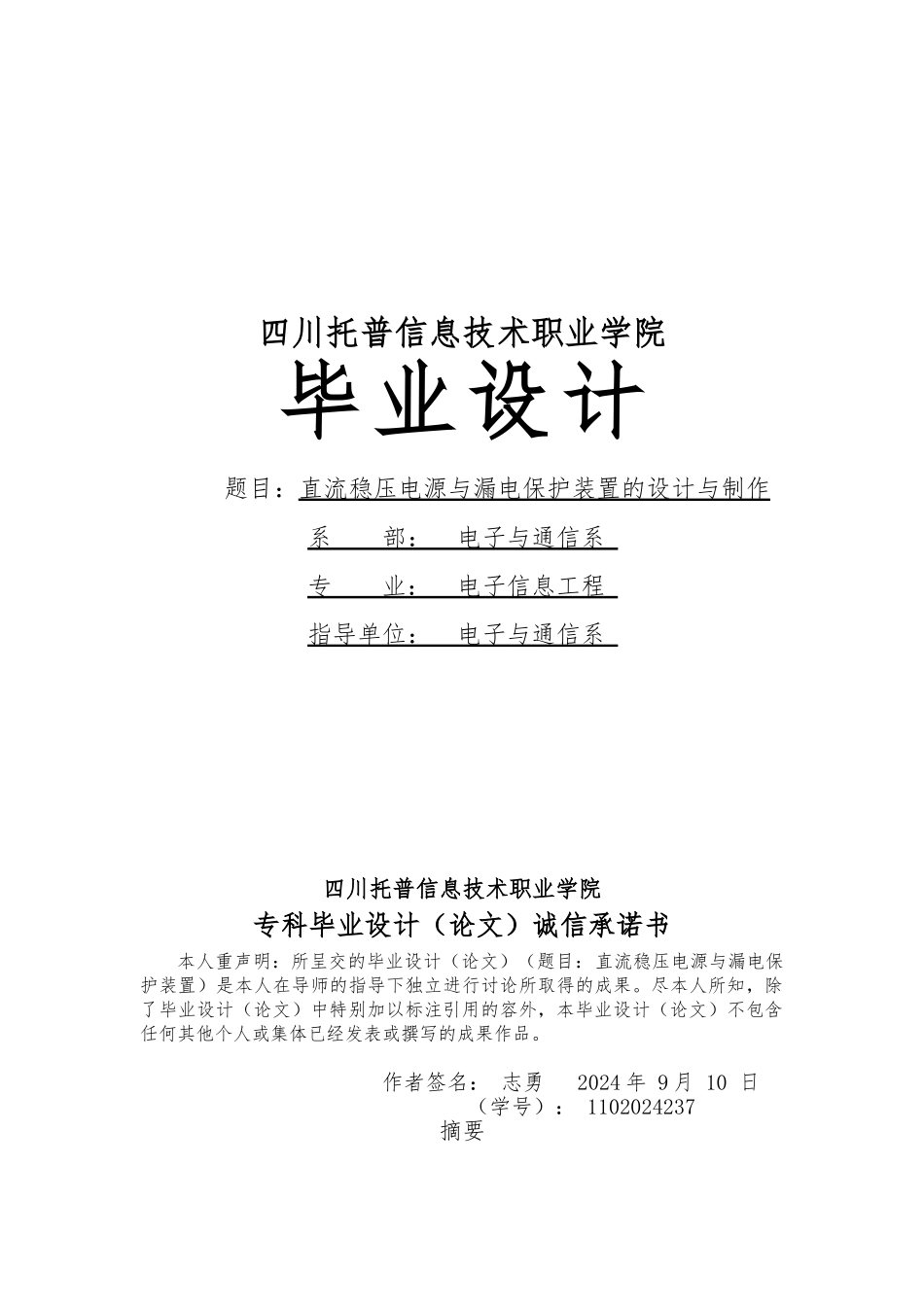

四川托普信息技术职业学院毕业设计题目:直流稳压电源与漏电保护装置的设计与制作系 部: 电子与通信系 专 业: 电子信息工程 指导单位: 电子与通信系 四川托普信息技术职业学院专科毕业设计(论文)诚信承诺书本人重声明:所呈交的毕业设计(论文)(题目:直流稳压电源与漏电保护装置)是本人在导师的指导下独立进行讨论所取得的成果。尽本人所知,除了毕业设计(论文)中特别加以标注引用的容外,本毕业设计(论文)不包含任何其他个人或集体已经发表或撰写的成果作品。作者签名: 志勇 2024 年 9 月 10 日 (学号): 1102024237摘要直流稳压电源与漏电保护装置是由 MSP430 单片机、LCD12864 液晶显示屏、直流供电模块、电压取样模块、预稳压模块、高精度低压差稳压源模块、漏电保护装置模块等等组成。MSP430 系列单片机是一个 16 位的单片机,采纳了精简指令集(RISC)结构,具有丰富的寻址方式(7 种源操作数寻址、4 种目的操作数寻址)、简洁的 27 条核指令以与大量的模拟指令。MSP430 单片机的功能是用来控制题中要求的功率测试与显示等功能,液晶显示屏采纳 LCD12864 显示,直流供电模块和预稳压模块、高精度低压模块在一起构成了直流稳压电源,电压取样模块的作用是用来取样输出电压的大小,再把电压信号反馈回单片机,通过程序控制显示出功率的大小,漏电保护装置主要的作用是检测出漏电流的大小。预稳压和稳压模块的亮点在于稳压部分采纳了P沟道增强型场效应管 IRF9640,而不是常用的 N沟道场效应管,P 沟道场效应管的阻可降至500毫欧以,因此可以在极低的压差下正常工作。从而可以完成输入为 5.5V 时,输出为 5V 的功能。在稳压前级模块中,采纳了预稳压电路,并实现了高电压与低电压的良好对接,同时能减轻了后级稳压电路的负担,保证了输出精度。在取样电路中,采纳了高精度基准电压源TL431,既保证了电路所要求的精准度又简化了电路。关键字:MSP430单片机、低压差线性稳压源、电压采样电路、显示模块、预稳压电路、漏电保护目录第一章引言 11.1 关于直流稳压电源与漏电保护装置 1第二章系统设计 22.1 系统结构模块 22.2 单片机模块 22.3 直流输入供电模块 22.4 漏电保护装置模块 32.5 方案选择 3第三章硬件设计 43.1 MSP430 单片机简介 43.2 预稳压模块 53.3 稳压模块 63.4 漏电保护模块 73.5 液晶显示模块 83.6 系统功能综述 8第四章软件设计...
