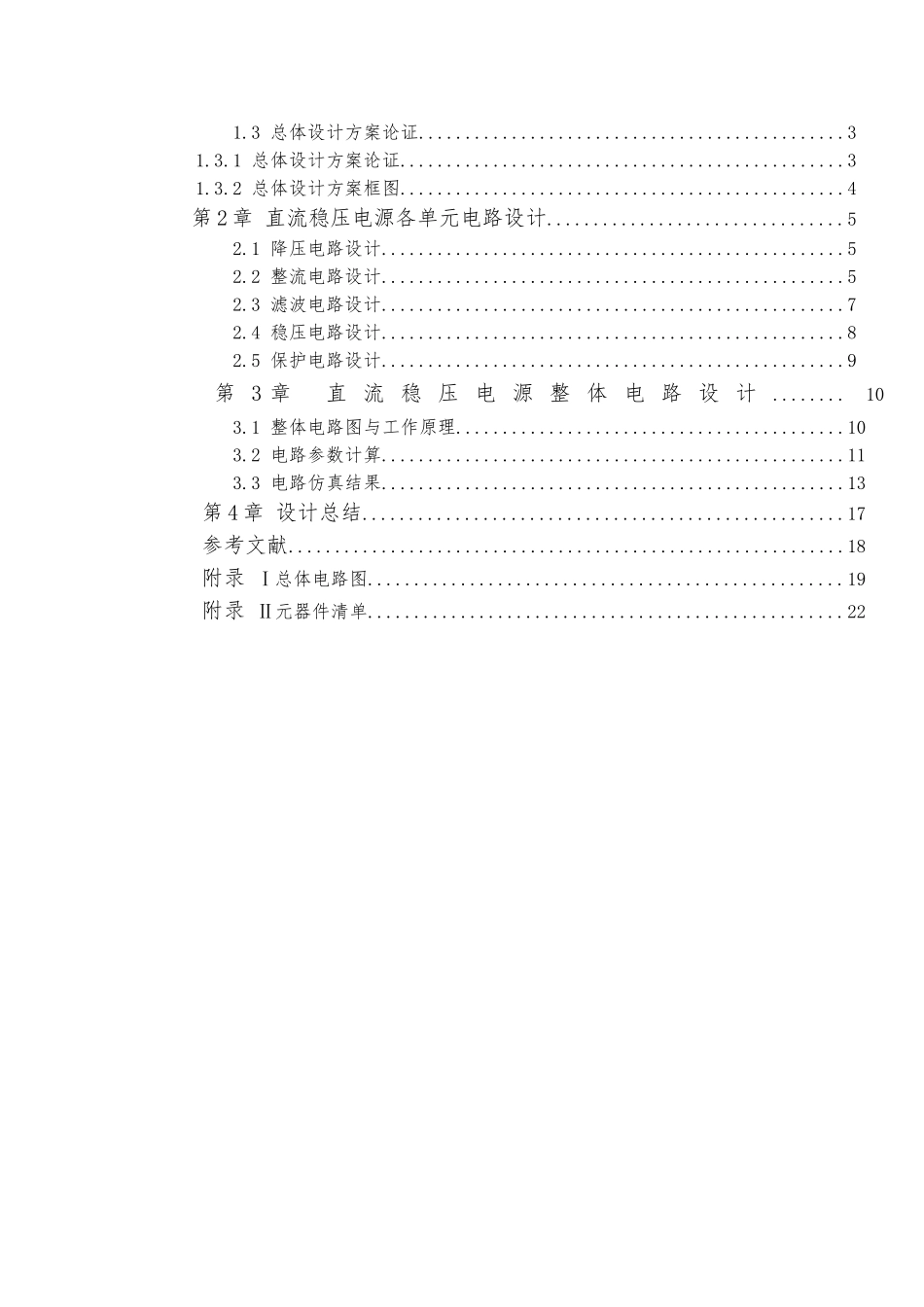

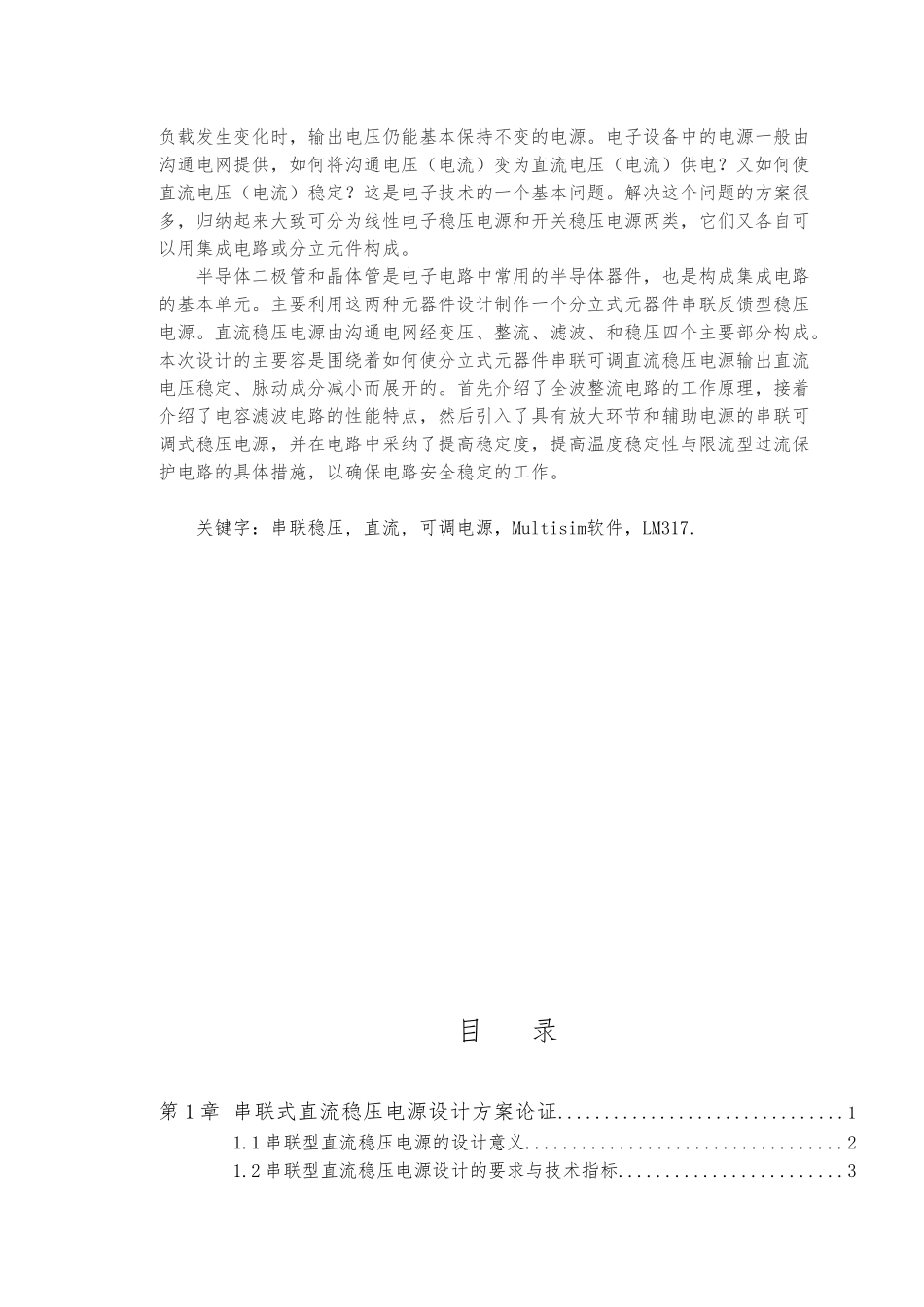

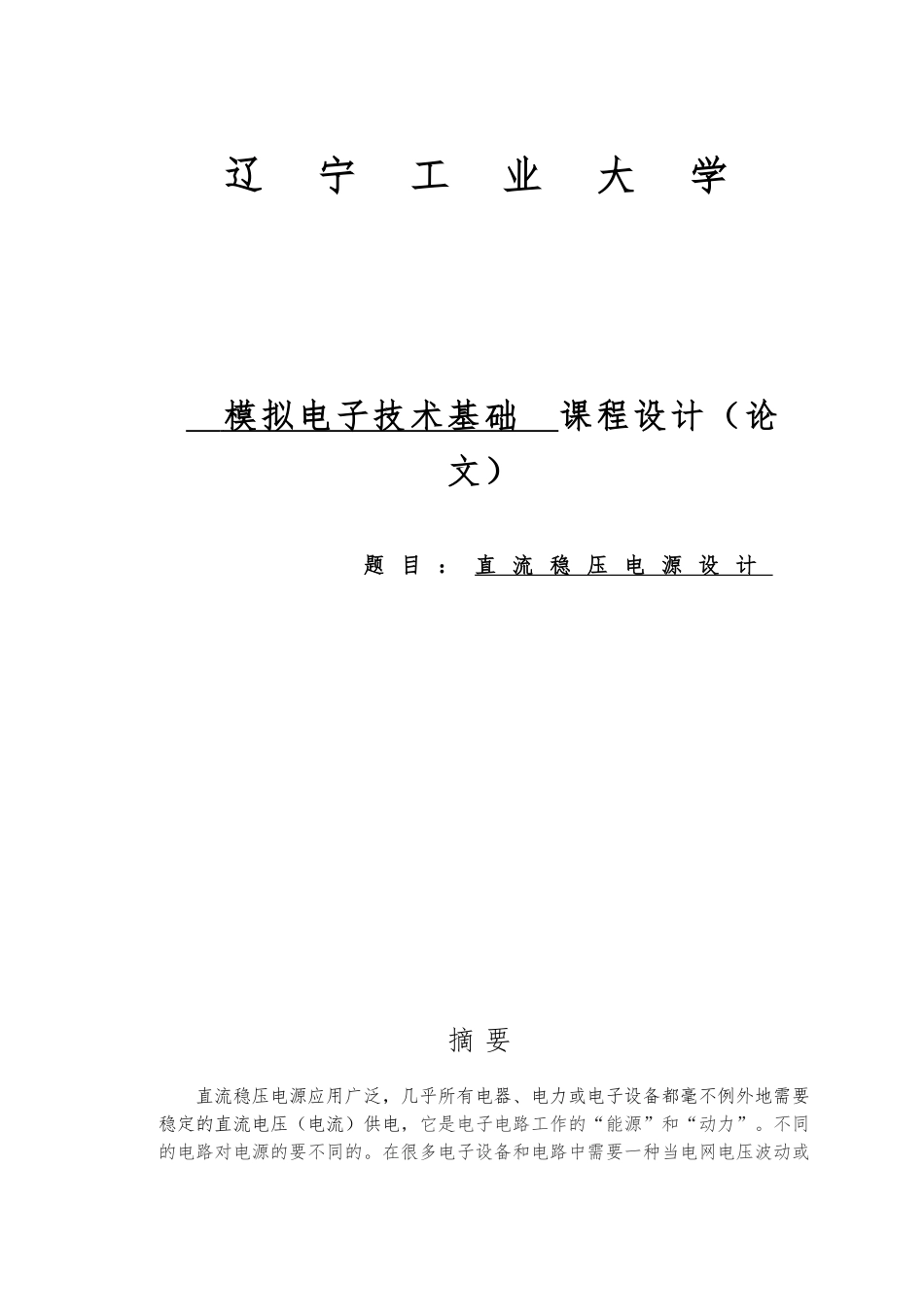

辽 宁 工 业 大 学 模拟电子技术基础 课程设计（论文）题 目 ： 直 流 稳 压 电 源 设 计摘 要直流稳压电源应用广泛，几乎所有电器、电力或电子设备都毫不例外地需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不变的电源。电子设备中的电源一般由沟通电网提供，如何将沟通电压（电流）变为直流电压（电流）供电？又如何使直流电压（电流）稳定？这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，它们又各自可以用集成电路或分立元件构成。 半导体二极管和晶体管是电子电路中常用的半导体器件，也是构成集成电路的基本单元。主要利用这两种元器件设计制作一个分立式元器件串联反馈型稳压电源。直流稳压电源由沟通电网经变压、整流、滤波、和稳压四个主要部分构成。本次设计的主要容是围绕着如何使分立式元器件串联可调直流稳压电源输出直流电压稳定、脉动成分减小而展开的。首先介绍了全波整流电路的工作原理，接着介绍了电容滤波电路的性能特点，然后引入了具有放大环节和辅助电源的串联可调式稳压电源，并在电路中采纳了提高稳定度，提高温度稳定性与限流型过流保护电路的具体措施，以确保电路安全稳定的工作。关键字：串联稳压, 直流, 可调电源，Multisim软件，LM317.目 录第 1 章 串联式直流稳压电源设计方案论证...............................1 1.1 串联型直流稳压电源的设计意义..................................2 1.2 串联型直流稳压电源设计的要求与技术指标........................3 1.3 总体设计方案论证..............................................31.3.1 总体设计方案论证................................................31.3.2 总体设计方案框图................................................4 第 2 章 直流稳压电源各单元电路设计................................5 2.1 降压电路设计..................................................5 2.2 整流电路设计..................................................5 2.3 滤波电路设计..................................................7 2.4 稳压电路设计..................................................8 ...
