矿用无极绳绞车工作原理

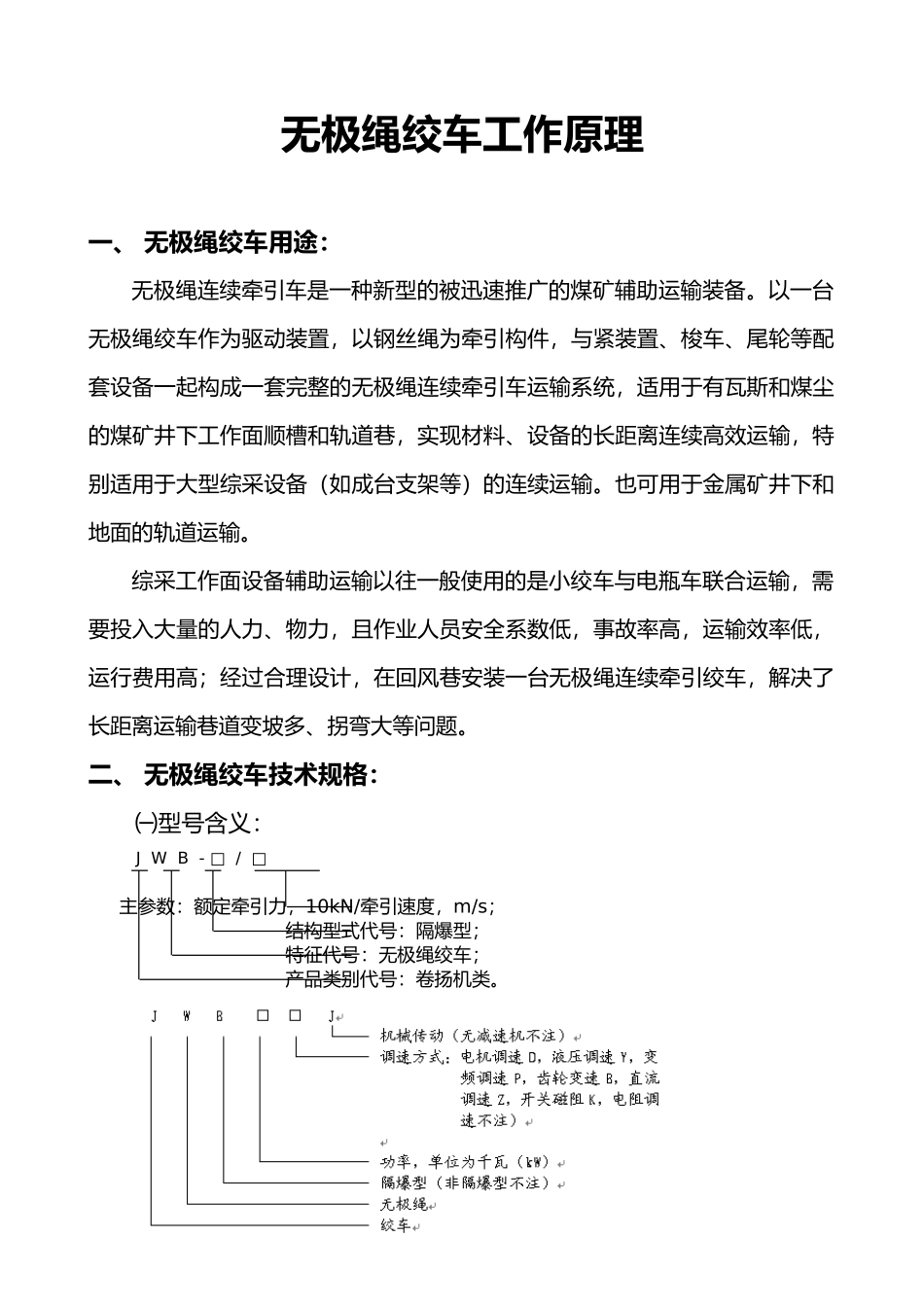

无极绳绞车工作原理一、 无极绳绞车用途：无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。以一台无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。也可用于金属矿井下和地面的轨道运输。综采工作面设备辅助运输以往一般使用的是小绞车与电瓶车联合运输，需要投入大量的人力、物力，且作业人员安全系数低，事故率高，运输效率低，运行费用高；经过合理设计，在回风巷安装一台无极绳连续牵引绞车，解决了长距离运输巷道变坡多、拐弯大等问题。二、 无极绳绞车技术规格：㈠型号含义：J W B - □ / □主参数：额定牵引力，10kN/牵引速度，m/s； 结构型式代号：隔爆型； 特征代号：无极绳绞车； 产品类别代号：卷扬机类。㈡技术规格例： 牵 引 力 kN 32绳 速 m/s 0.86滚 筒 直 径 mm 740钢 丝 绳 规 格 6×19-18.5-1700总 速 比 43.92电 动 机 规 格 YBK2-225M-6-30-B5 功率 kW 30 转速 r/min 980 电压 V 380/660电力液压推动器电动机 规 格 YBOZ401-400-2 功 率 W 400转 速 r/min 2800电 压 V 380/660附属电气设备：隔爆可逆电磁起动器 QBZ-80N主机外形尺寸（长×宽×高） mm 1673×1987×1530主机下井主体尺寸（长×宽×高） mm 1673×1160×1125重量（不包括附属电气设备） kg 3120 配套设备：1、紧装置2、梭车3、尾轮与固定装置4、轮组：主压绳轮、副压绳轮、托绳轮、导向轮5、弯道护轨装置三、无极绳绞车各零件工作原理：绞车：绞车是整个系统的动力源，采纳机械传动，主要组成为:(1)电机，为无极绳绞车提供动力。电动机选用隔爆型三相异步电动机、功率为55—185KW、根据用户需要可配置双速电机或变频电机。(2)底座，由结构件焊接成整体。通过地脚螺栓与基础固定。(3)减速箱，采纳硬齿面齿轮。减速箱具有机械变速功能、可实现快慢两种速度、快慢速比在 2 倍左右。(4)滚筒部分，滚筒部分由小齿轮轴、大齿轮、主轴、卷绳筒与绳衬等组成。(5)联轴器，联轴器用于联结电机和变速箱。 (6)制动装置，有电力液压推杆和手动带式二套制动装置。(7)齿轮罩，铁皮制成固定于底座上，用以保护大小齿轮，以保证安全。紧装置：无极绳运输系统为保证钢丝绳...
