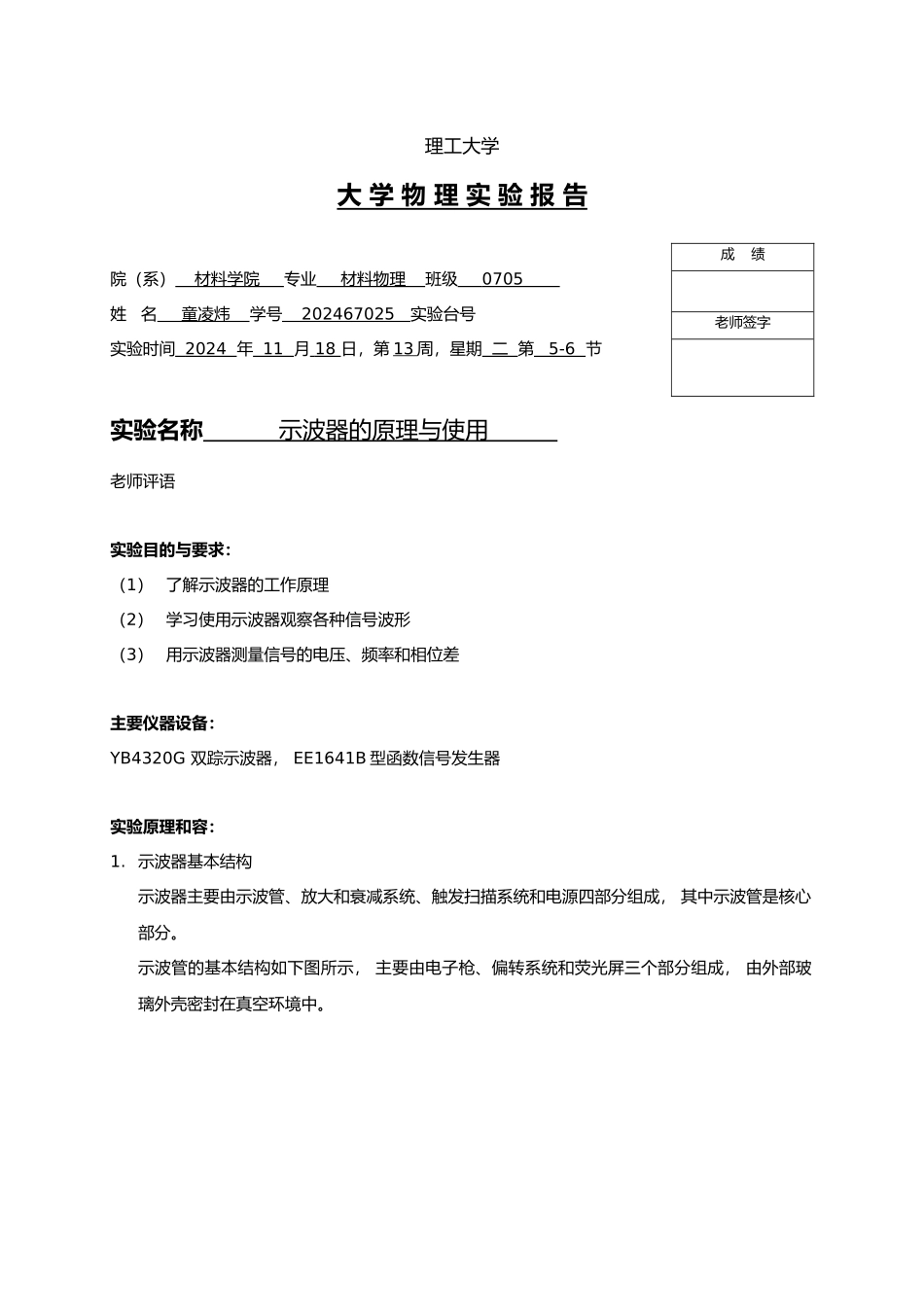

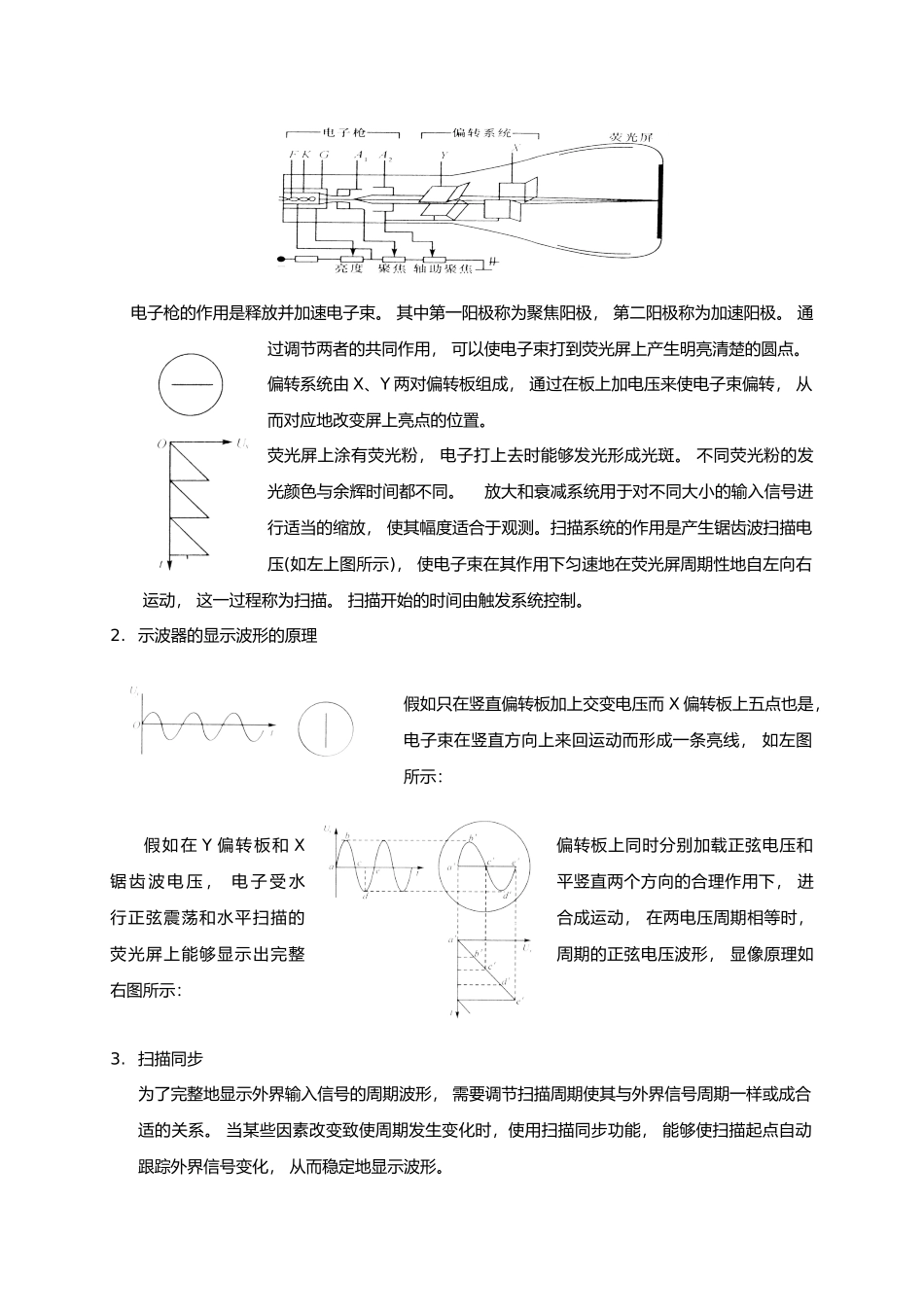

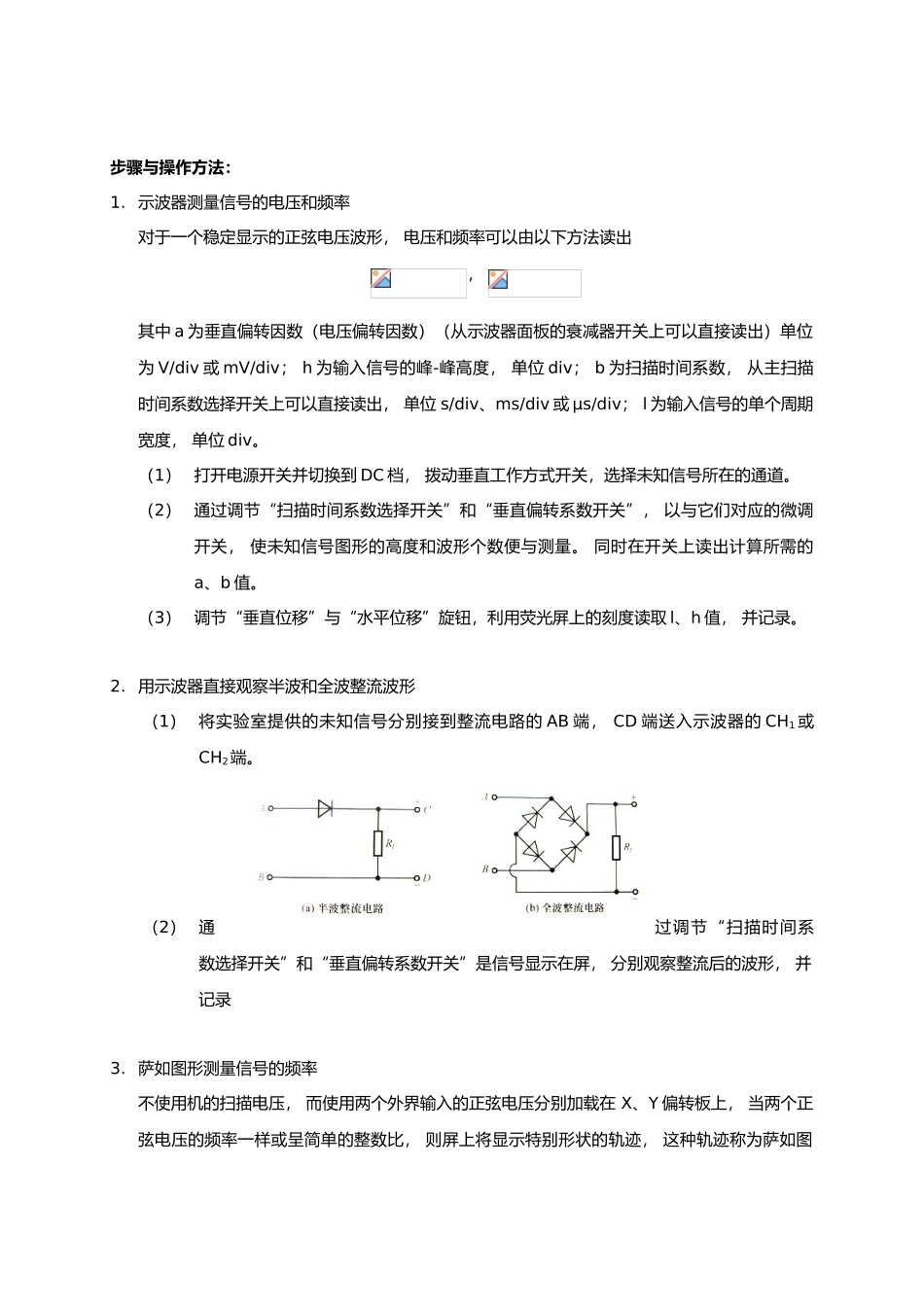

理工大学大 学 物 理 实 验 报 告院（系） 材料学院 专业 材料物理 班级 0705 姓 名 童凌炜 学号 202467025 实验台号实验时间 2024 年 11 月 18 日，第 13 周，星期 二 第 5-6 节实验名称 示波器的原理与使用 老师评语实验目的与要求：（1） 了解示波器的工作原理（2） 学习使用示波器观察各种信号波形（3） 用示波器测量信号的电压、频率和相位差主要仪器设备：YB4320G 双踪示波器， EE1641B 型函数信号发生器实验原理和容：1. 示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成， 其中示波管是核心部分。示波管的基本结构如下图所示， 主要由电子枪、偏转系统和荧光屏三个部分组成， 由外部玻璃外壳密封在真空环境中。成 绩老师签字 电子枪的作用是释放并加速电子束。 其中第一阳极称为聚焦阳极， 第二阳极称为加速阳极。 通过调节两者的共同作用， 可以使电子束打到荧光屏上产生明亮清楚的圆点。 偏转系统由 X、Y 两对偏转板组成， 通过在板上加电压来使电子束偏转， 从而对应地改变屏上亮点的位置。 荧光屏上涂有荧光粉， 电子打上去时能够发光形成光斑。 不同荧光粉的发光颜色与余辉时间都不同。 放大和衰减系统用于对不同大小的输入信号进行适当的缩放， 使其幅度适合于观测。扫描系统的作用是产生锯齿波扫描电压(如左上图所示)， 使电子束在其作用下匀速地在荧光屏周期性地自左向右运动， 这一过程称为扫描。 扫描开始的时间由触发系统控制。2. 示波器的显示波形的原理假如只在竖直偏转板加上交变电压而 X 偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线， 如左图所示：假如在 Y 偏转板和 X偏转板上同时分别加载正弦电压和锯 齿 波 电 压 ， 电 子 受 水平竖直两个方向的合理作用下， 进行正弦震荡和水平扫描的合成运动， 在两电压周期相等时， 荧光屏上能够显示出完整周期的正弦电压波形， 显像原理如右图所示：3. 扫描同步为了完整地显示外界输入信号的周期波形， 需要调节扫描周期使其与外界信号周期一样或成合适的关系。 当某些因素改变致使周期发生变化时，使用扫描同步功能， 能够使扫描起点自动跟踪外界信号变化， 从而稳定地显示波形。步骤与操作方法：1. 示波器测量信号的电压和频率对于一个稳定显示的正弦电压波形， 电压和频率可以由以下方法读出， 其中 a 为垂直偏转因数（电压偏转...
