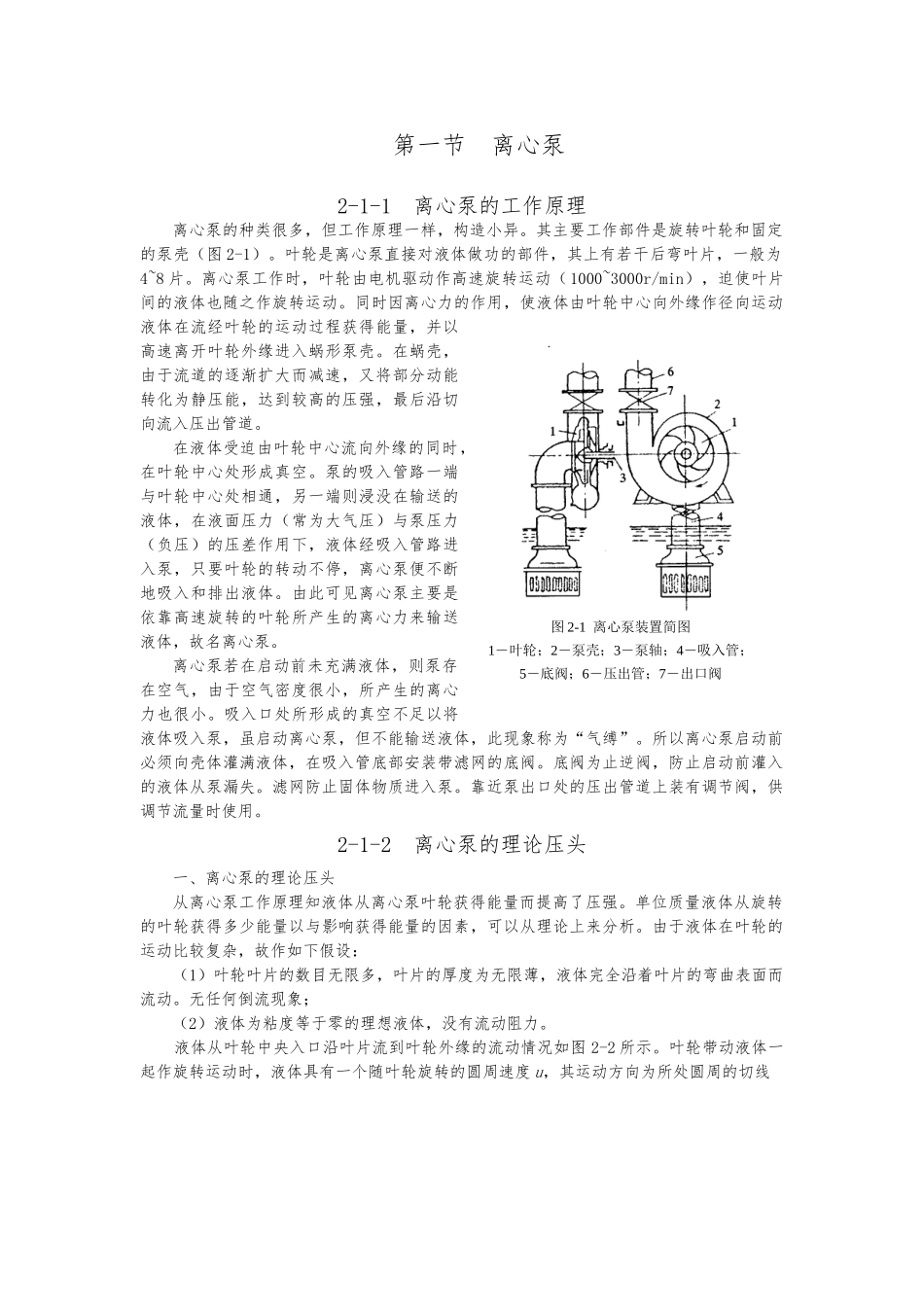

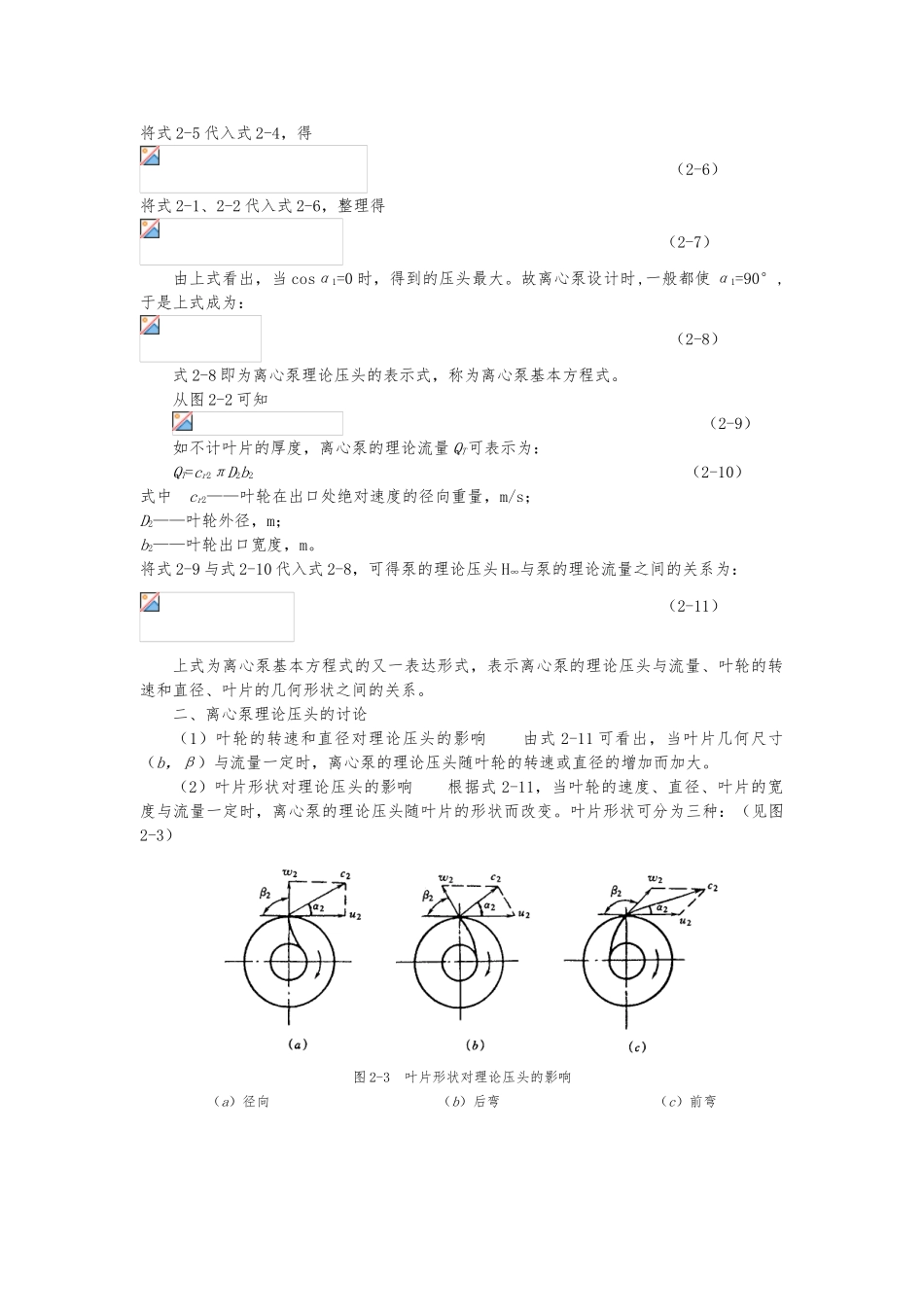

第一节 离心泵2-1-1 离心泵的工作原理离心泵的种类很多，但工作原理一样，构造小异。其主要工作部件是旋转叶轮和固定的泵壳（图 2-1）。叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片，一般为4~8 片。离心泵工作时，叶轮由电机驱动作高速旋转运动（1000~3000r/min），迫使叶片间的液体也随之作旋转运动。同时因离心力的作用，使液体由叶轮中心向外缘作径向运动液体在流经叶轮的运动过程获得能量，并以高速离开叶轮外缘进入蜗形泵壳。在蜗壳，由于流道的逐渐扩大而减速，又将部分动能转化为静压能，达到较高的压强，最后沿切向流入压出管道。在液体受迫由叶轮中心流向外缘的同时，在叶轮中心处形成真空。泵的吸入管路一端与叶轮中心处相通，另一端则浸没在输送的液体，在液面压力（常为大气压）与泵压力（负压）的压差作用下，液体经吸入管路进入泵，只要叶轮的转动不停，离心泵便不断地吸入和排出液体。由此可见离心泵主要是依靠高速旋转的叶轮所产生的离心力来输送液体，故名离心泵。离心泵若在启动前未充满液体，则泵存在空气，由于空气密度很小，所产生的离心力也很小。吸入口处所形成的真空不足以将液体吸入泵，虽启动离心泵，但不能输送液体，此现象称为“气缚”。所以离心泵启动前必须向壳体灌满液体，在吸入管底部安装带滤网的底阀。底阀为止逆阀，防止启动前灌入的液体从泵漏失。滤网防止固体物质进入泵。靠近泵出口处的压出管道上装有调节阀，供调节流量时使用。2-1-2 离心泵的理论压头 一、离心泵的理论压头从离心泵工作原理知液体从离心泵叶轮获得能量而提高了压强。单位质量液体从旋转的叶轮获得多少能量以与影响获得能量的因素，可以从理论上来分析。由于液体在叶轮的运动比较复杂，故作如下假设： （1）叶轮叶片的数目无限多，叶片的厚度为无限薄，液体完全沿着叶片的弯曲表面而流动。无任何倒流现象；（2）液体为粘度等于零的理想液体，没有流动阻力。 液体从叶轮中央入口沿叶片流到叶轮外缘的流动情况如图 2-2 所示。叶轮带动液体一起作旋转运动时，液体具有一个随叶轮旋转的圆周速度 u，其运动方向为所处圆周的切线图 2-1 离心泵装置简图1―叶轮；2―泵壳；3―泵轴；4―吸入管；5―底阀；6―压出管；7―出口阀图 2-2 液体在离心泵中的流动方向；同时，液体又具有沿叶片间通道流的相对速度 w，其运动方向为所在处叶片的切线方向；液体在叶片之间任一点的绝对速度 c 为该点的圆周速度 u 与相对速度 w...
