移动设备的电池消耗分析

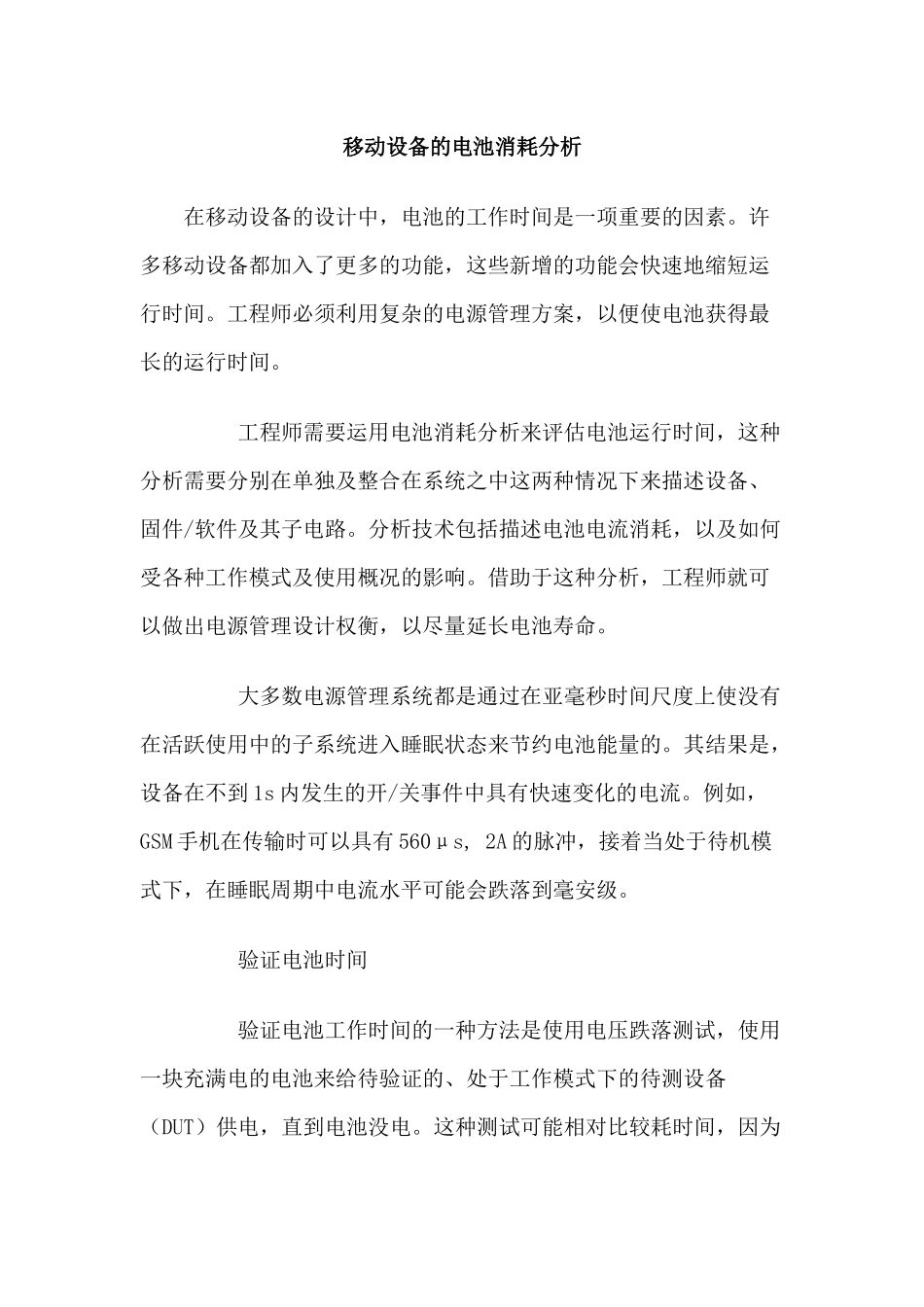

移动设备的电池消耗分析_第1页
1/7

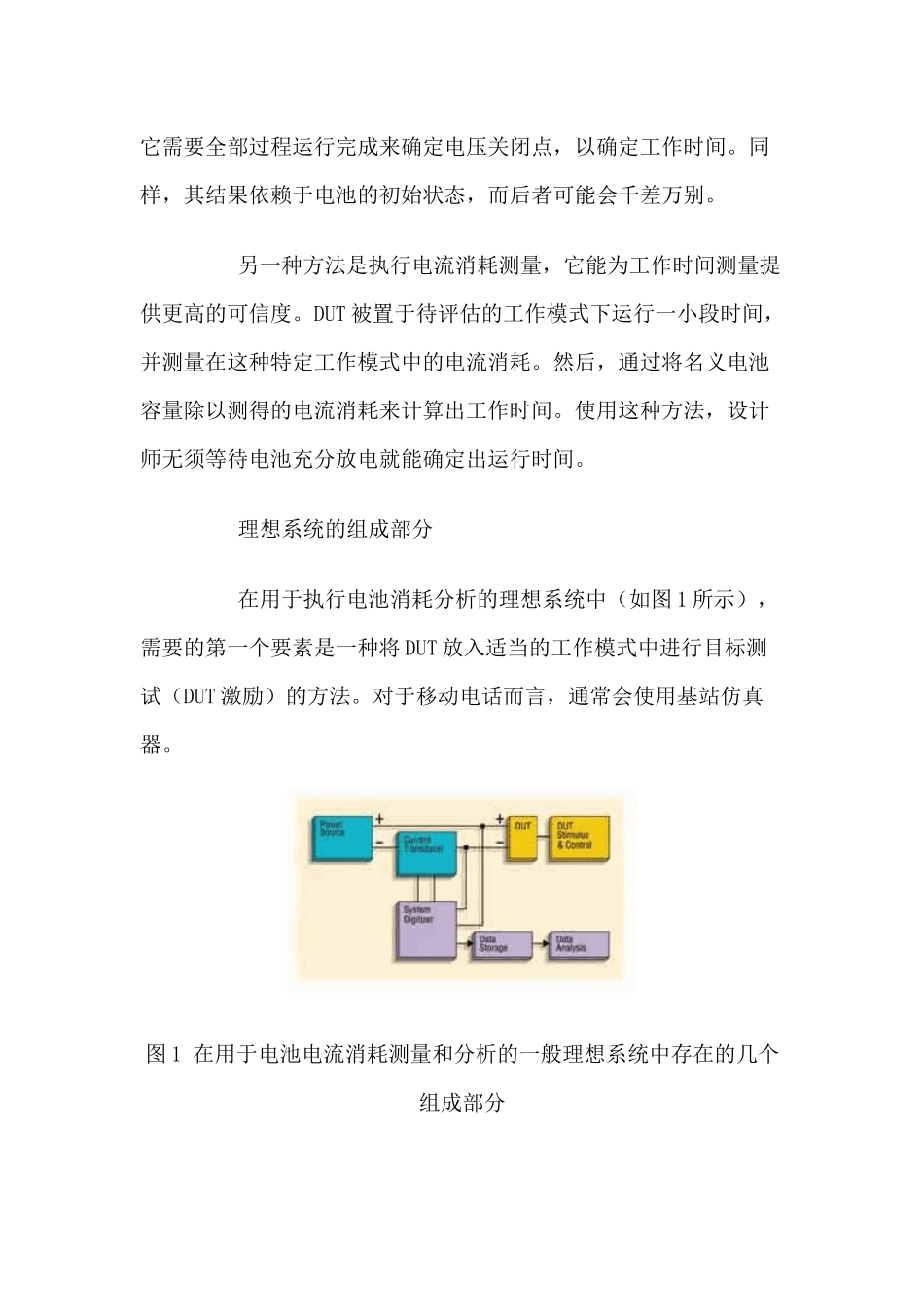

移动设备的电池消耗分析_第2页
2/7

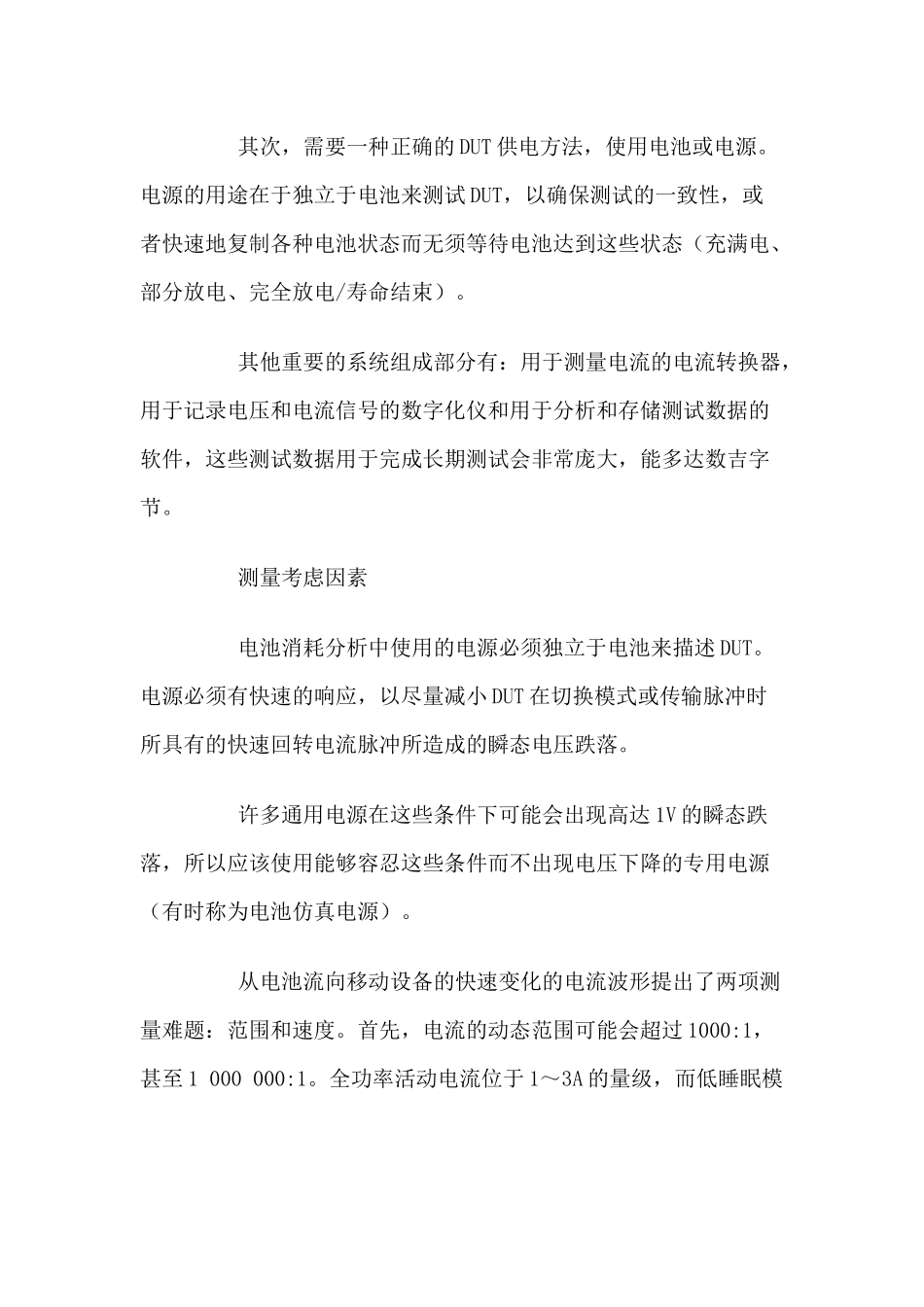

移动设备的电池消耗分析_第3页
3/7
移动设备的电池消耗分析在移动设备的设计中,电池的工作时间是一项重要的因素。许多移动设备都加入了更多的功能,这些新增的功能会快速地缩短运行时间。工程师必须利用复杂的电源管理方案,以便使电池获得最长的运行时间。 工程师需要运用电池消耗分析来评估电池运行时间,这种分析需要分别在单独及整合在系统之中这两种情况下来描述设备、固件/软件及其子电路。分析技术包括描述电池电流消耗,以及如何受各种工作模式及使用概况的影响。借助于这种分析,工程师就可以做出电源管理设计权衡,以尽量延长电池寿命。 大多数电源管理系统都是通过在亚毫秒时间尺度上使没有在活跃使用中的子系统进入睡眠状态来节约电池能量的。其结果是,设备在不到 1s 内发生的开/关事件中具有快速变化的电流。例如,GSM 手机在传输时可以具有 560μs, 2A 的脉冲,接着当处于待机模式下,在睡眠周期中电流水平可能会跌落到毫安级。 验证电池时间 验证电池工作时间的一种方法是使用电压跌落测试,使用一块充满电的电池来给待验证的、处于工作模式下的待测设备(DUT)供电,直到电池没电。这种测试可能相对比较耗时间,因为它需要全部过程运行完成来确定电压关闭点,以确定工作时间。同样,其结果依赖于电池的初始状态,而后者可能会千差万别。 另一种方法是执行电流消耗测量,它能为工作时间测量提供更高的可信度。DUT 被置于待评估的工作模式下运行一小段时间,并测量在这种特定工作模式中的电流消耗。然后,通过将名义电池容量除以测得的电流消耗来计算出工作时间。使用这种方法,设计师无须等待电池充分放电就能确定出运行时间。 理想系统的组成部分 在用于执行电池消耗分析的理想系统中(如图 1 所示),需要的第一个要素是一种将 DUT 放入适当的工作模式中进行目标测试(DUT 激励)的方法。对于移动电话而言,通常会使用基站仿真器。图 1 在用于电池电流消耗测量和分析的一般理想系统中存在的几个组成部分 其次,需要一种正确的 DUT 供电方法,使用电池或电源。电源的用途在于独立于电池来测试 DUT,以确保测试的一致性,或者快速地复制各种电池状态而无须等待电池达到这些状态(充满电、部分放电、完全放电/寿命结束)。 其他重要的系统组成部分有:用于测量电流的电流转换器,用于记录电压和电流信号的数字化仪和用于分析和存储测试数据的软件,这些测试数据用于完成长期测试会非常庞大,能多达数吉字节。 测量考虑因素 电池消耗分析...
