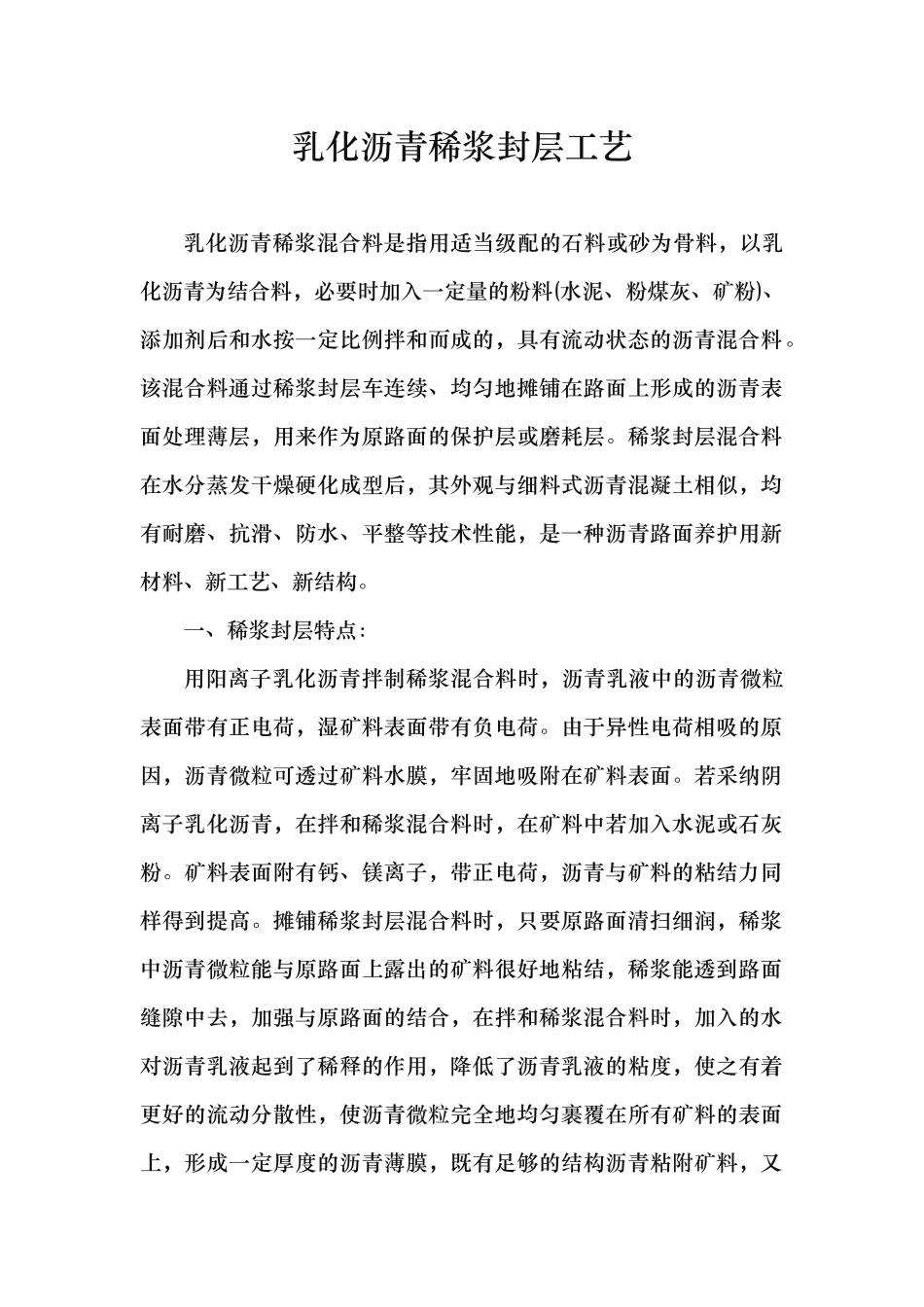

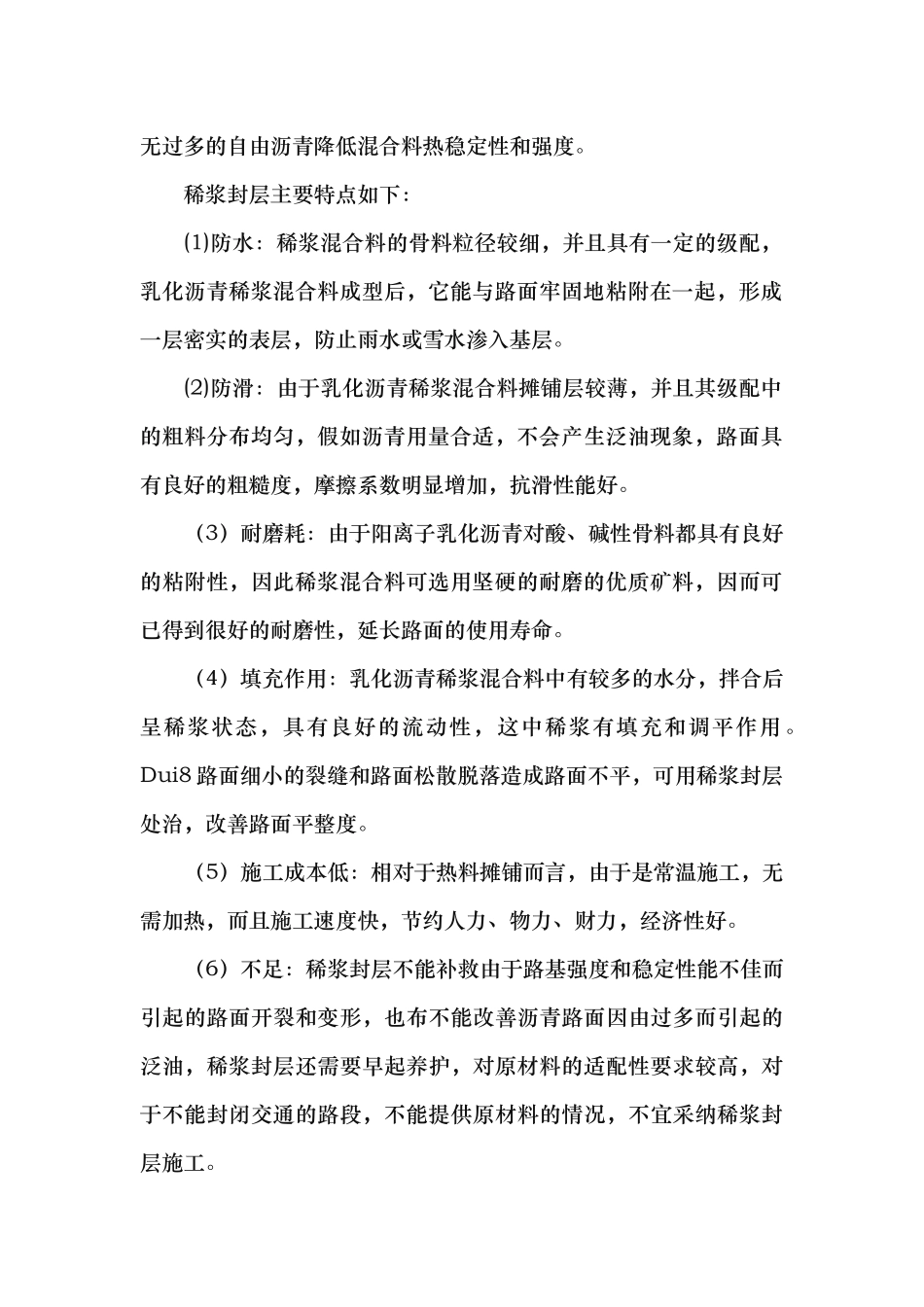

乳化沥青稀浆封层工艺乳化沥青稀浆混合料是指用适当级配的石料或砂为骨料，以乳化沥青为结合料，必要时加入一定量的粉料(水泥、粉煤灰、矿粉)、添加剂后和水按一定比例拌和而成的，具有流动状态的沥青混合料。该混合料通过稀浆封层车连续、均匀地摊铺在路面上形成的沥青表面处理薄层，用来作为原路面的保护层或磨耗层。稀浆封层混合料在水分蒸发干燥硬化成型后，其外观与细料式沥青混凝土相似，均有耐磨、抗滑、防水、平整等技术性能，是一种沥青路面养护用新材料、新工艺、新结构。一、稀浆封层特点：用阳离子乳化沥青拌制稀浆混合料时，沥青乳液中的沥青微粒表面带有正电荷，湿矿料表面带有负电荷。由于异性电荷相吸的原因，沥青微粒可透过矿料水膜，牢固地吸附在矿料表面。若采纳阴离子乳化沥青，在拌和稀浆混合料时，在矿料中若加入水泥或石灰粉。矿料表面附有钙、镁离子，带正电荷，沥青与矿料的粘结力同样得到提高。摊铺稀浆封层混合料时，只要原路面清扫细润，稀浆中沥青微粒能与原路面上露出的矿料很好地粘结，稀浆能透到路面缝隙中去，加强与原路面的结合，在拌和稀浆混合料时，加入的水对沥青乳液起到了稀释的作用，降低了沥青乳液的粘度，使之有着更好的流动分散性，使沥青微粒完全地均匀裹覆在所有矿料的表面上，形成一定厚度的沥青薄膜，既有足够的结构沥青粘附矿料，又无过多的自由沥青降低混合料热稳定性和强度。稀浆封层主要特点如下：(1)防水：稀浆混合料的骨料粒径较细，并且具有一定的级配，乳化沥青稀浆混合料成型后，它能与路面牢固地粘附在一起，形成一层密实的表层，防止雨水或雪水渗入基层。(2)防滑：由于乳化沥青稀浆混合料摊铺层较薄，并且其级配中的粗料分布均匀，假如沥青用量合适，不会产生泛油现象，路面具有良好的粗糙度，摩擦系数明显增加，抗滑性能好。（3）耐磨耗：由于阳离子乳化沥青对酸、碱性骨料都具有良好的粘附性，因此稀浆混合料可选用坚硬的耐磨的优质矿料，因而可已得到很好的耐磨性，延长路面的使用寿命。（4）填充作用：乳化沥青稀浆混合料中有较多的水分，拌合后呈稀浆状态，具有良好的流动性，这中稀浆有填充和调平作用 。Dui8 路面细小的裂缝和路面松散脱落造成路面不平，可用稀浆封层处治，改善路面平整度。（5）施工成本低：相对于热料摊铺而言，由于是常温施工，无需加热，而且施工速度快，节约人力、物力、财力，经济性好。（6）不足：稀浆封层不能补救由于路基强度和稳定性能不佳而引起的...
