第十章信道复用和多址方式

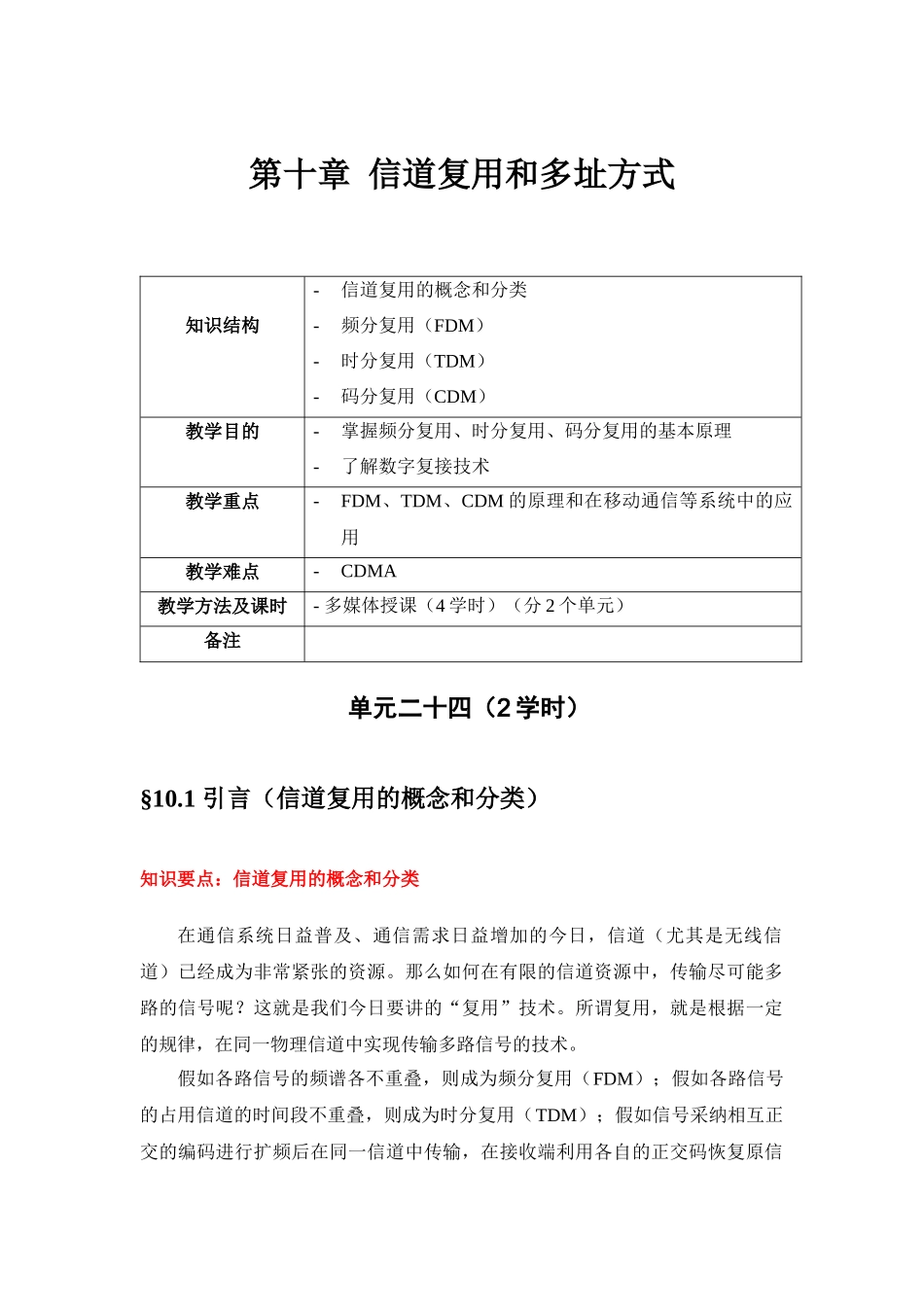

第十章 信道复用和多址方式知识结构-信道复用的概念和分类-频分复用（FDM）-时分复用（TDM）-码分复用（CDM）教学目的-掌握频分复用、时分复用、码分复用的基本原理-了解数字复接技术教学重点-FDM、TDM、CDM 的原理和在移动通信等系统中的应用教学难点-CDMA教学方法及课时- 多媒体授课（4 学时）（分 2 个单元）备注 单元二十四（2 学时）§10.1 引言（信道复用的概念和分类）知识要点：信道复用的概念和分类在通信系统日益普及、通信需求日益增加的今日，信道（尤其是无线信道）已经成为非常紧张的资源。那么如何在有限的信道资源中，传输尽可能多路的信号呢？这就是我们今日要讲的“复用”技术。所谓复用，就是根据一定的规律，在同一物理信道中实现传输多路信号的技术。假如各路信号的频谱各不重叠，则成为频分复用（FDM）；假如各路信号的占用信道的时间段不重叠，则成为时分复用（TDM）；假如信号采纳相互正交的编码进行扩频后在同一信道中传输，在接收端利用各自的正交码恢复原信号，则这种信道复用方式称为码分复用（CDM）。“多址”与“复用”在技术角度上是统一的，只不过当有多个用户希望通过复用技术接入到同一网络接入点时，称为多址。§10.2 频分复用（FDM）知识要点： 复用 多路复用的方式 频分复用（注：这一部分内容我们放在第五章来讲，因为它与第五章的知识结合较紧密。详细内容也在第五章中）§10.3 时分复用和多路数字电话系统知识要点： PAM 时分复用原理 时分复用的 PCM 系统 32 路 PCM 的帧结构 PCM 的高次群频分复用是将所给的信道带宽分割成互不重叠的许多小区间，每个小区间能顺利通过一路信号，在一般情况下可以通过正弦波调制的方法实现频分复用。频分复用的多路信号在频率上不会重叠，但在时间上是重叠的。时分复用是建立在抽样定理基础上的。抽样定理使连续(模拟)的基带信号有可能被在时间上离散出现的抽样脉冲值所代替。这样，当抽样脉冲占据较短时间时，在抽样脉冲之间就留出了时间空隙，利用这种空隙便可以传输其他信号的抽样值。因此，这就有可能沿一条信道同时传送若干个基带信号。在这部分中，将在分析时分复用(TDM)技术的基础上，讨论并说明 PCM 时分多路数字电话系统的原理和相关参数。§10.3.1 PAM 时分复用原理为了便于分析时分复用(TDM)技术的基本原理，这里假设有 3 路 PAM 信号进行时分多路复用，其具体实现方法如图 10-1 所示：图 10-1 3 路 PAM 信号时分复...
