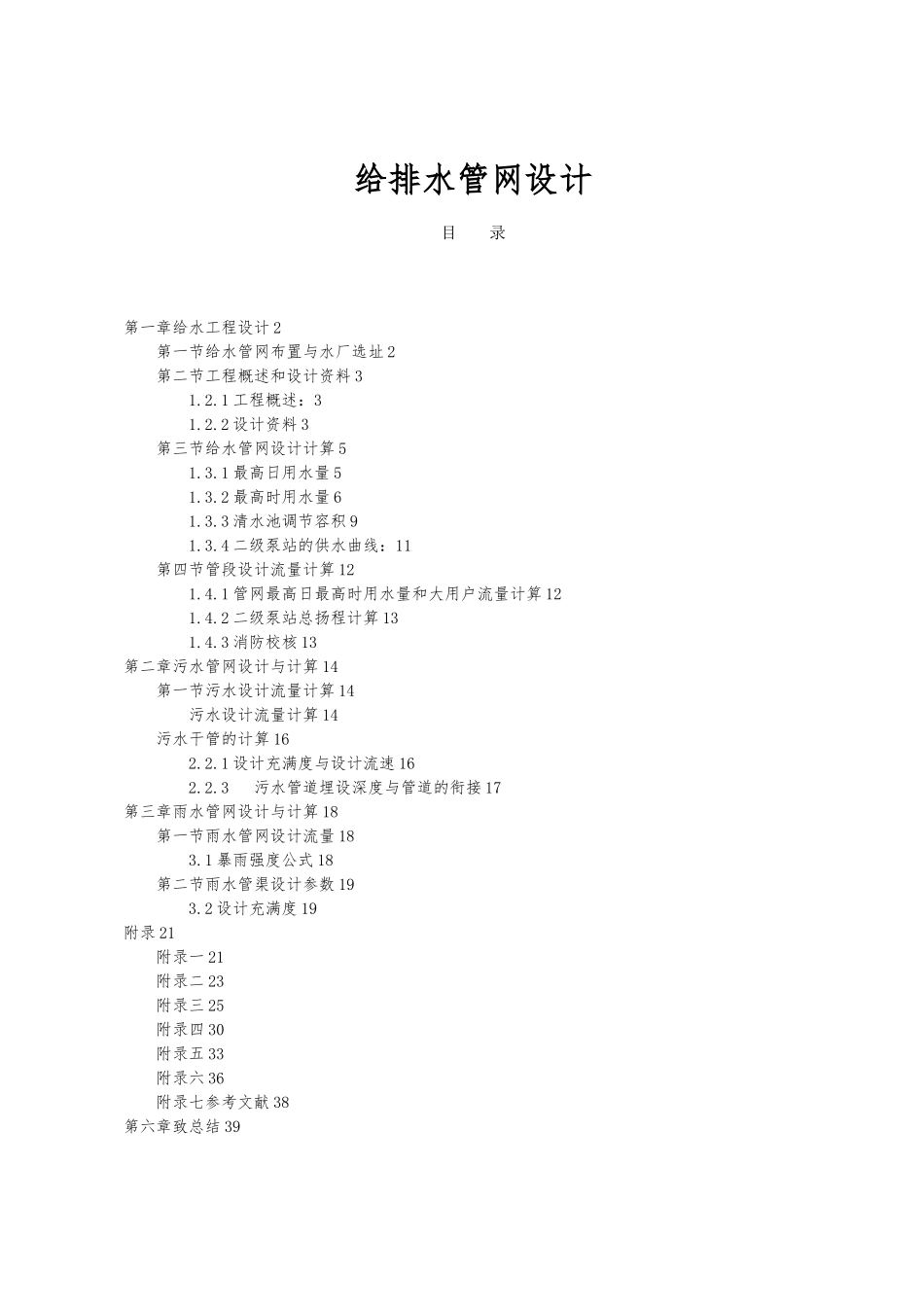

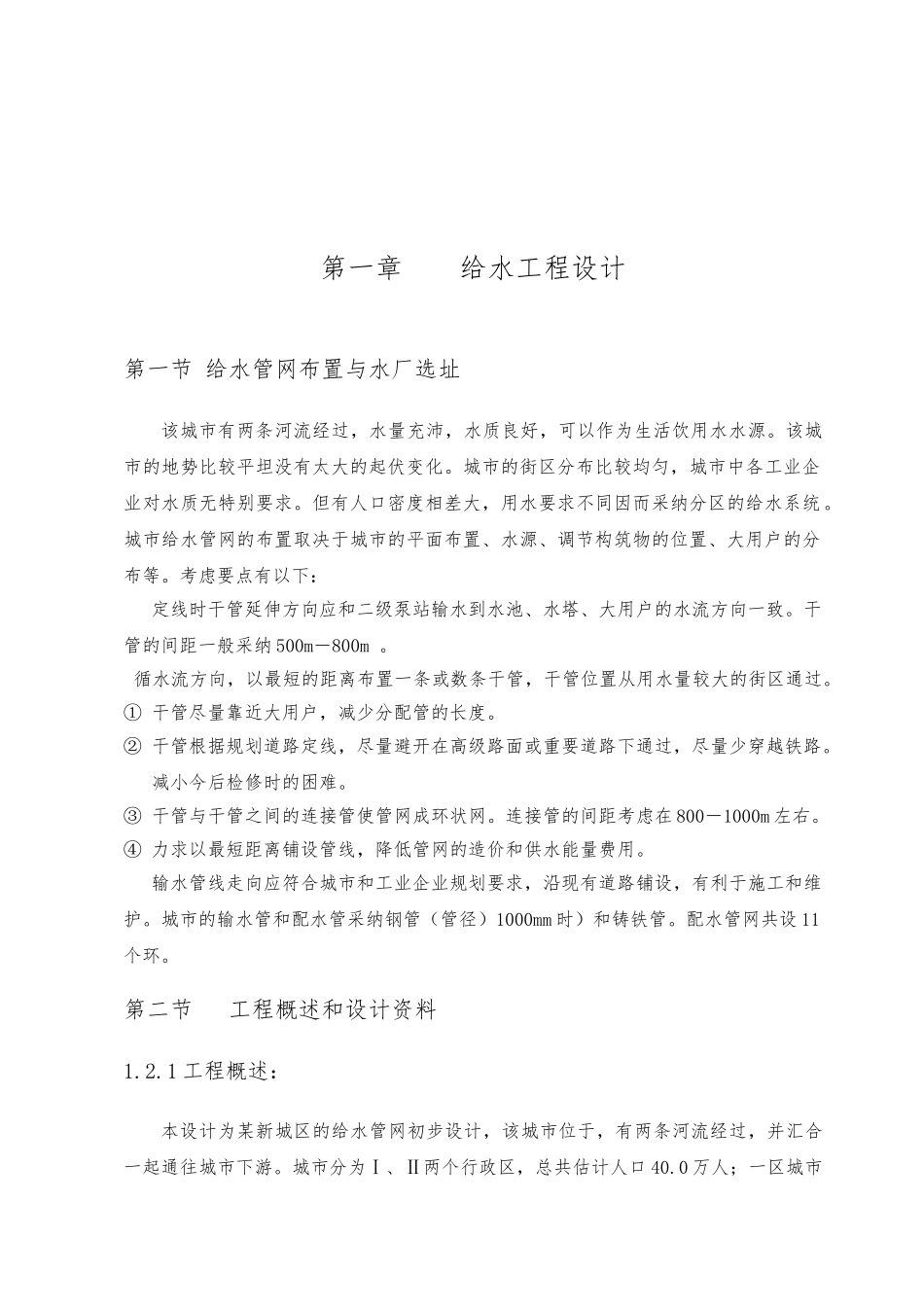

给排水管网设计目 录第一章给水工程设计 2第一节给水管网布置与水厂选址 2第二节工程概述和设计资料 31.2.1 工程概述：31.2.2 设计资料 3第三节给水管网设计计算 51.3.1 最高日用水量 51.3.2 最高时用水量 61.3.3 清水池调节容积 91.3.4 二级泵站的供水曲线：11第四节管段设计流量计算 121.4.1 管网最高日最高时用水量和大用户流量计算 121.4.2 二级泵站总扬程计算 131.4.3 消防校核 13第二章污水管网设计与计算 14第一节污水设计流量计算 14污水设计流量计算 14污水干管的计算 162.2.1 设计充满度与设计流速 162.2.3 污水管道埋设深度与管道的衔接 17第三章雨水管网设计与计算 18第一节雨水管网设计流量 183.1 暴雨强度公式 18第二节雨水管渠设计参数 193.2 设计充满度 19附录 21附录一 21附录二 23附录三 25附录四 30附录五 33附录六 36附录七参考文献 38第六章致总结 39第一章 给水工程设计第一节 给水管网布置与水厂选址该城市有两条河流经过，水量充沛，水质良好，可以作为生活饮用水水源。该城市的地势比较平坦没有太大的起伏变化。城市的街区分布比较均匀，城市中各工业企业对水质无特别要求。但有人口密度相差大，用水要求不同因而采纳分区的给水系统。城市给水管网的布置取决于城市的平面布置、水源、调节构筑物的位置、大用户的分布等。考虑要点有以下： 定线时干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致。干管的间距一般采纳 500m－800m 。 循水流方向，以最短的距离布置一条或数条干管，干管位置从用水量较大的街区通过。① 干管尽量靠近大用户，减少分配管的长度。② 干管根据规划道路定线，尽量避开在高级路面或重要道路下通过，尽量少穿越铁路。减小今后检修时的困难。③ 干管与干管之间的连接管使管网成环状网。连接管的间距考虑在 800－1000m 左右。④ 力求以最短距离铺设管线，降低管网的造价和供水能量费用。 输水管线走向应符合城市和工业企业规划要求，沿现有道路铺设，有利于施工和维护。城市的输水管和配水管采纳钢管（管径）1000mm 时）和铸铁管。配水管网共设 11个环。 第二节 工程概述和设计资料1.2.1 工程概述：本设计为某新城区的给水管网初步设计，该城市位于，有两条河流经过，并汇合一起通往城市下游。城市分为Ⅰ、Ⅱ两个行政区，总共估计人口 40.0 万人；一区城市密集并且还有工业区，还有火车站；城市中各工业企业对水...
