综合管廊施工作业指导书

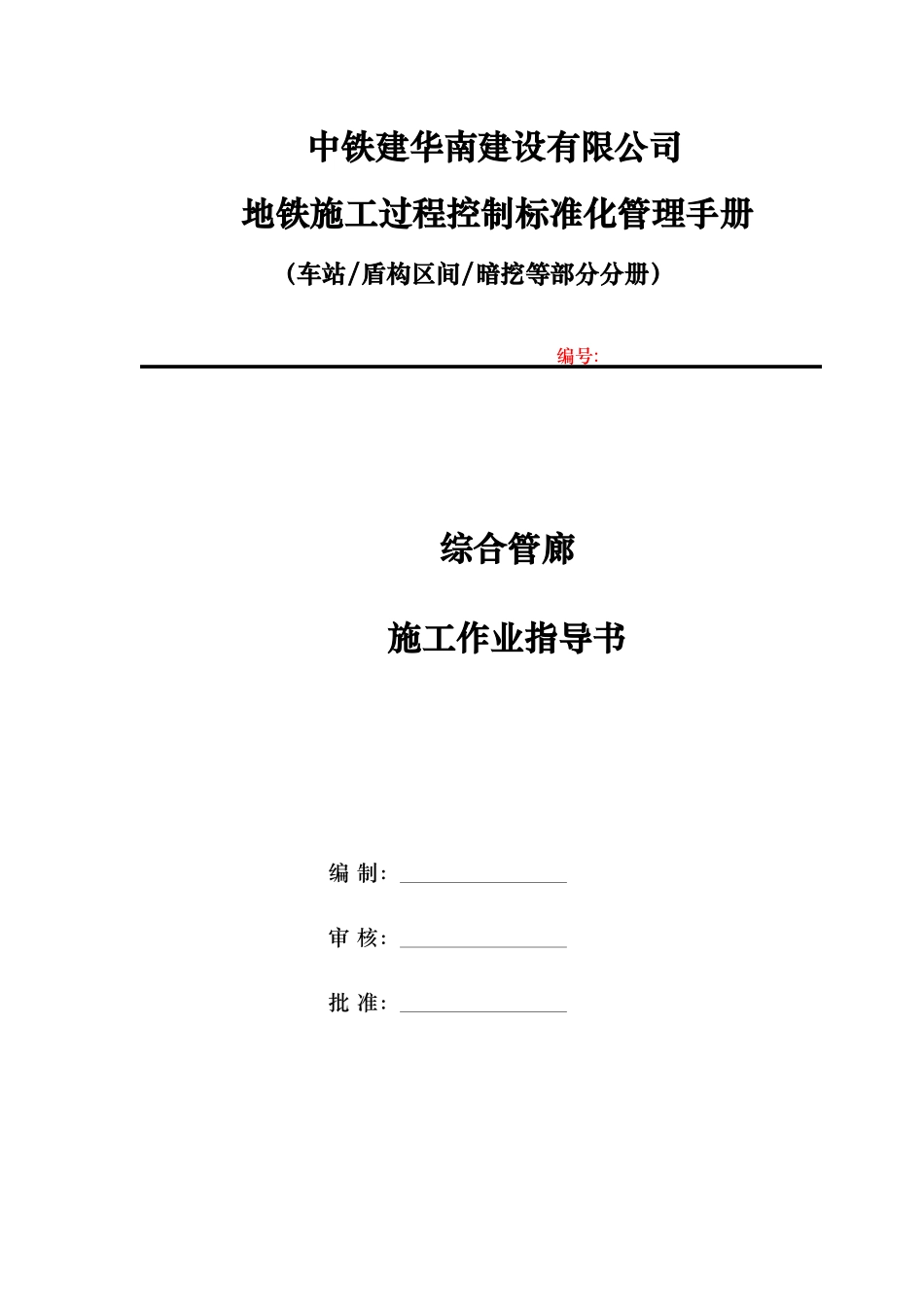

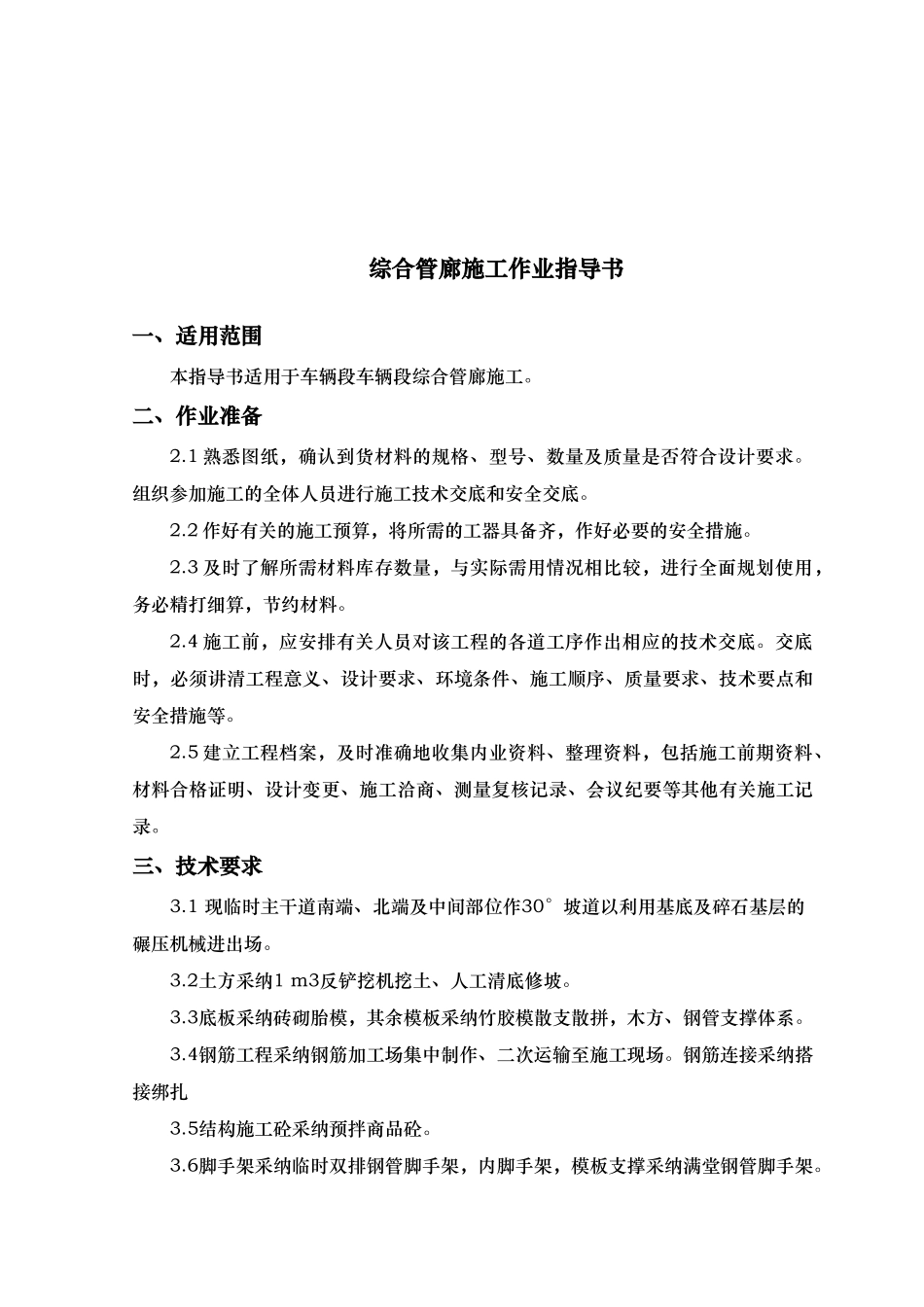

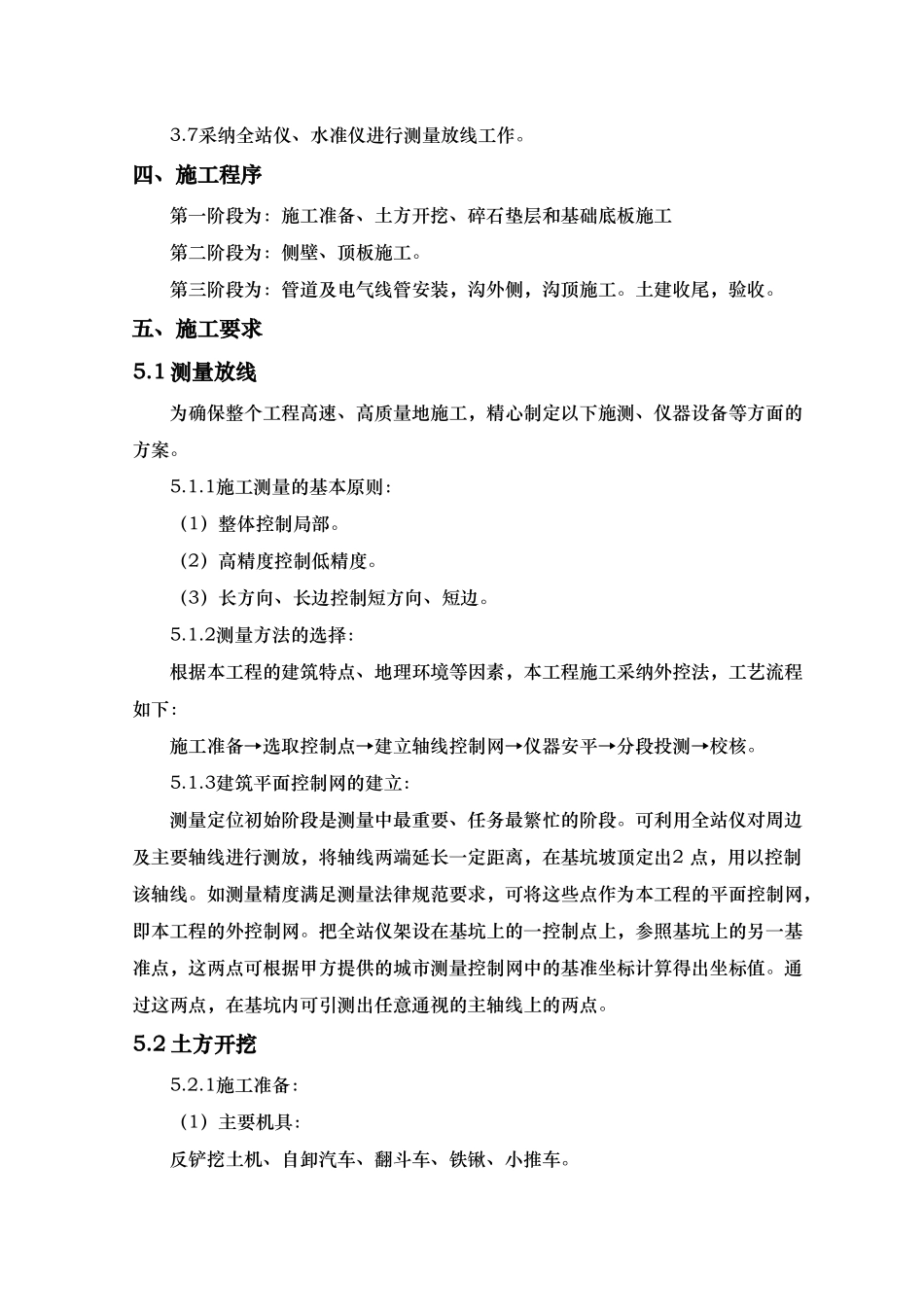

中铁建华南建设有限公司 地铁施工过程控制标准化管理手册（车站/盾构区间/暗挖等部分分册） 编号: 综合管廊施工作业指导书编 制： 审 核： 批 准： 综合管廊施工作业指导书一、适用范围本指导书适用于车辆段车辆段综合管廊施工。二、作业准备2.1 熟悉图纸，确认到货材料的规格、型号、数量及质量是否符合设计要求。组织参加施工的全体人员进行施工技术交底和安全交底。2.2 作好有关的施工预算，将所需的工器具备齐，作好必要的安全措施。2.3 及时了解所需材料库存数量，与实际需用情况相比较，进行全面规划使用，务必精打细算，节约材料。2.4 施工前，应安排有关人员对该工程的各道工序作出相应的技术交底。交底时，必须讲清工程意义、设计要求、环境条件、施工顺序、质量要求、技术要点和安全措施等。2.5 建立工程档案，及时准确地收集内业资料、整理资料，包括施工前期资料、材料合格证明、设计变更、施工洽商、测量复核记录、会议纪要等其他有关施工记录。三、技术要求3.1 现临时主干道南端、北端及中间部位作30°坡道以利用基底及碎石基层的碾压机械进出场。3.2土方采纳1 m3反铲挖机挖土、人工清底修坡。3.3底板采纳砖砌胎模，其余模板采纳竹胶模散支散拼，木方、钢管支撑体系。3.4钢筋工程采纳钢筋加工场集中制作、二次运输至施工现场。钢筋连接采纳搭接绑扎3.5结构施工砼采纳预拌商品砼。3.6脚手架采纳临时双排钢管脚手架，内脚手架，模板支撑采纳满堂钢管脚手架。3.7采纳全站仪、水准仪进行测量放线工作。四、施工程序第一阶段为：施工准备、土方开挖、碎石垫层和基础底板施工第二阶段为：侧壁、顶板施工。第三阶段为：管道及电气线管安装，沟外侧，沟顶施工。土建收尾，验收。五、施工要求5.1 测量放线为确保整个工程高速、高质量地施工，精心制定以下施测、仪器设备等方面的方案。5.1.1施工测量的基本原则：（1）整体控制局部。（2）高精度控制低精度。（3）长方向、长边控制短方向、短边。5.1.2测量方法的选择：根据本工程的建筑特点、地理环境等因素，本工程施工采纳外控法，工艺流程如下：施工准备→选取控制点→建立轴线控制网→仪器安平→分段投测→校核。5.1.3建筑平面控制网的建立：测量定位初始阶段是测量中最重要、任务最繁忙的阶段。可利用全站仪对周边及主要轴线进行测放，将轴线两端延长一定距离，在基坑坡顶定出2 点，用以控制该轴线。如测量精度满足测量法律规范要求，可将这些点作为本工程的平面控制网...
