苏州某厂房空调系统工程施工组织设计

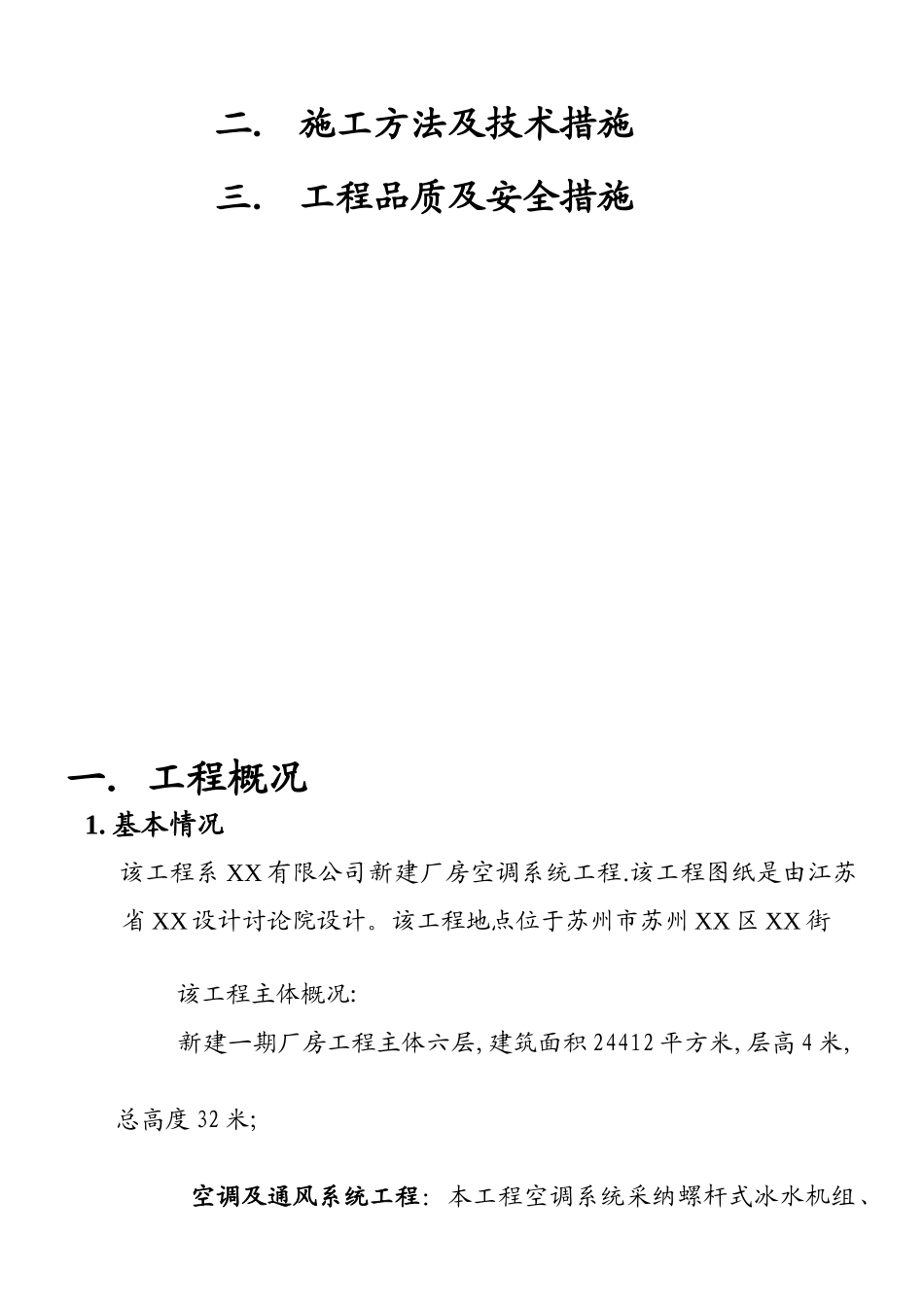

业 主：XX 有限公司工程名称：XX 有限公司新建厂房工程 空调工程施工组织计划书上海 XX 有限公司 工程施工组织计划书提 纲 一． 工程概况二． 施工方法及技术措施三． 工程品质及安全措施一．工程概况 1. 基本情况 该工程系 XX 有限公司新建厂房空调系统工程.该工程图纸是由江苏省 XX 设计讨论院设计。该工程地点位于苏州市苏州 XX 区 XX 街 该工程主体概况:新建一期厂房工程主体六层,建筑面积 24412 平方米,层高 4 米,总高度 32 米;空调及通风系统工程：本工程空调系统采纳螺杆式冰水机组、另设有新风系统、总空调面积 16658 平方米,各卫生间采纳集中排气方式; 2. 技术措施我项目部为保证安装质量,将实行以下措施:●配备专业地现场工程师,全面熟悉专业系统工程,负责专业工务工作;●各专业图纸利用电子图档进行综合套图,以此分析安装节点,检讨管路之走向,设备之排布,达到美观.可靠.有效;●在套图地基础上,制作大样图,以此解决安装高程配合问题;●所套图纸及大样图均送监理和业主审核;●在施工预埋之前,制作预埋清单,并分专业进行技术交底;●在预埋施工阶段加强排查工作,防止漏.错预埋发生;●主体预埋完成后,清理预埋件时注重主体之完整性与美观;●管路施做时,按先主管,后干管,再支管地顺序进行;●电气安装在穿完线后,需检测绝缘电阻合格后,方可安装设备;●配备专业资料员,全程实时制作工程资料;●完备地质量检验流程(业主抽检.监理全检.全面自检); 二. 施工方法及技术措施空调系统工程1. 通风管路工程安装施工方法 1.1 结构配合1.1.1 结构配合在整个施工过程中是一个重要的组织部分,根据施工图核对结构预留洞及避开高大设备砌墙难以安装因素,向业主提出预留孔方案,尽力减轻高空作业,结构配合涉及大量的隐蔽工程内容及整个施工进度的落实.1.1.2 安装工程施工工艺顺序A.先地下后地上,安装工程与土建施工应密切配合,合理交叉,仔细做好各项预埋工作.B.先预制后安装,管道.电气.通风.非标等专业,凡有条件的均应预制加工,这是缩短工期保证质量的关键.1.2 管道工程1.2.1 镀锌钢管安装:镀锌钢管安装要符合操作法律规范,切割可用砂轮机或钢锯,严禁用火焰切割,套丝或手用绞板进行,管螺纹不得有毛剌和乱丝,断丝和缺丝不应大于螺纹全扣数的 10%,丝扣配件安装时,应向旋紧的方向一次旋紧,不应倒回,装紧后应露出 2~3 牙螺尾,并应清除多余的填料.1.2.2 碳钢管道安装:无缝钢管与焊接管采纳螺纹连接时,技术要求同镀锌...
