(完整版)通风、给排水管道固定支架

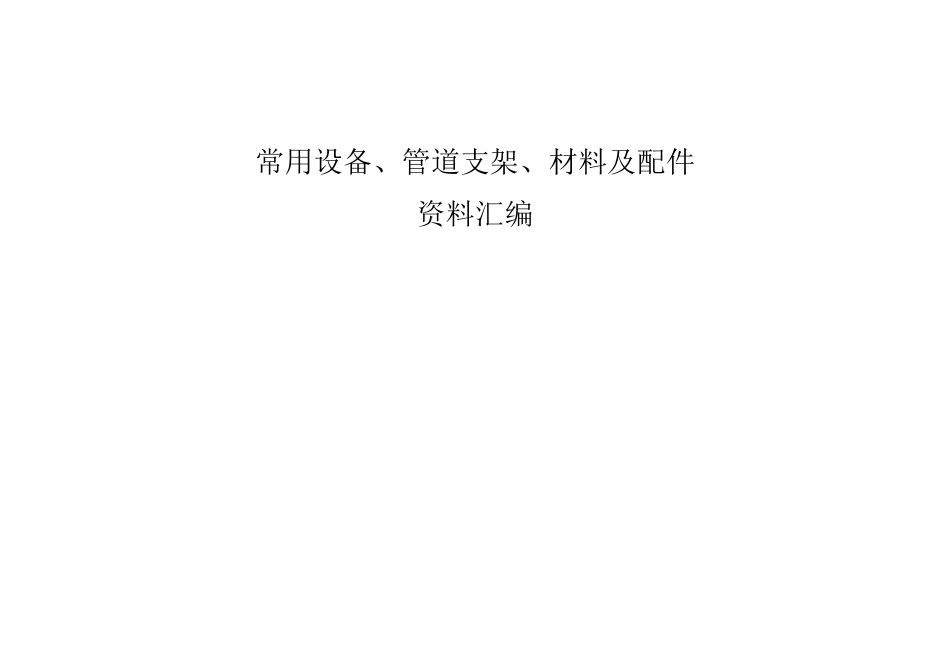

(完整版)通风、给排水管道固定支架_第1页
1/25

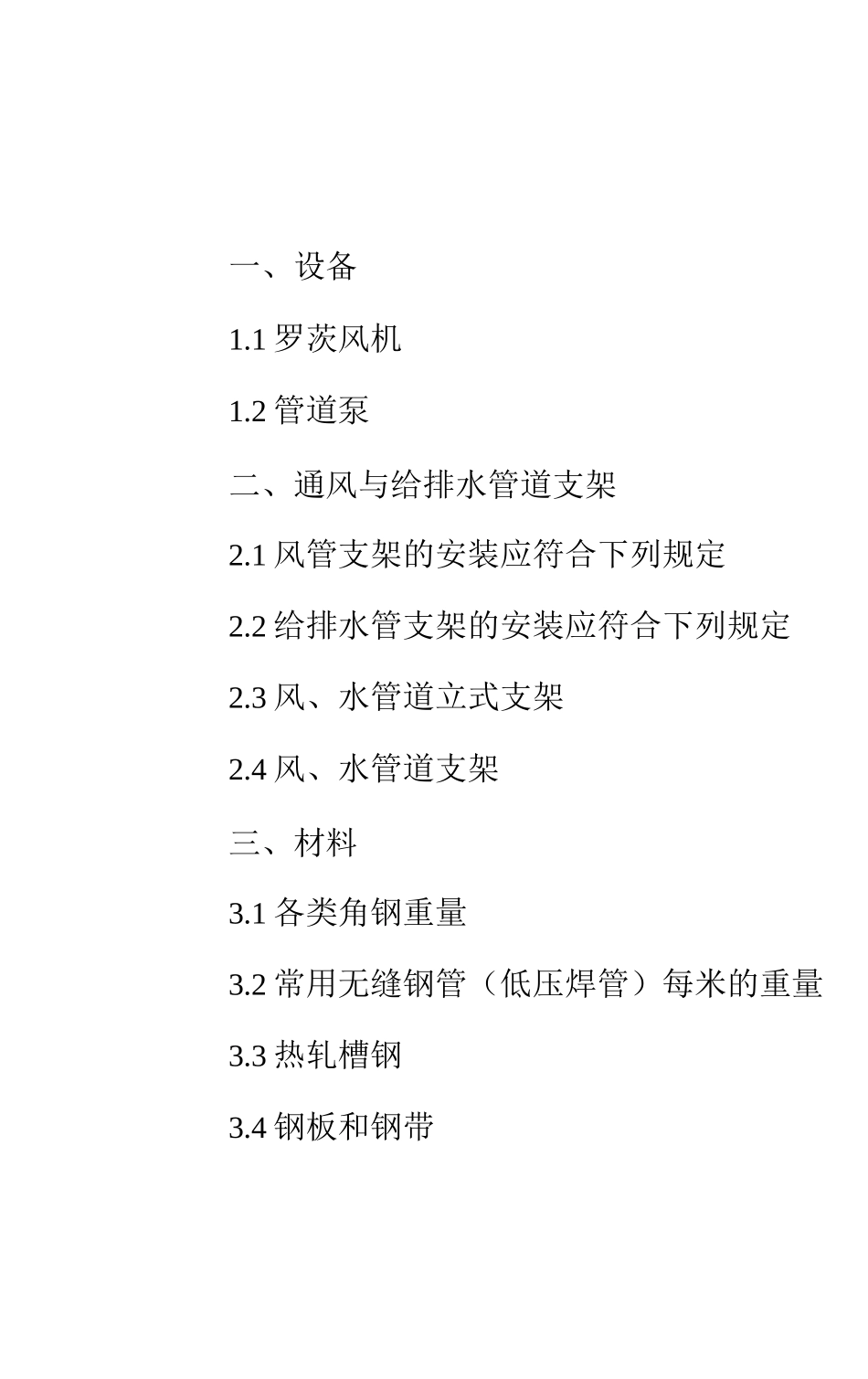

(完整版)通风、给排水管道固定支架_第2页
2/25

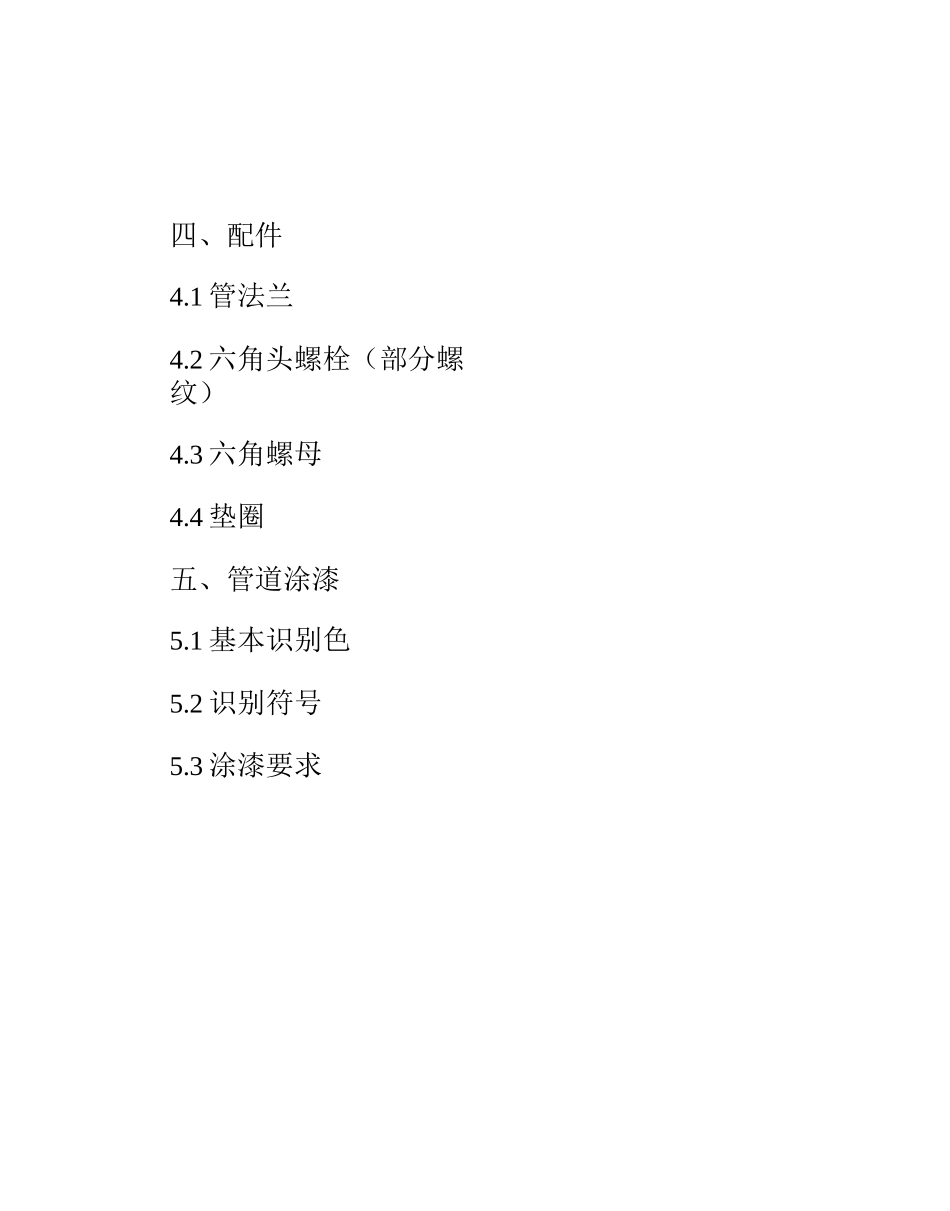

(完整版)通风、给排水管道固定支架_第3页
3/25
常用设备、管道支架、材料及配件资料汇编一、设备1.1 罗茨风机1.2 管道泵二、通风与给排水管道支架2.1 风管支架的安装应符合下列规定2.2 给排水管支架的安装应符合下列规定2.3 风、水管道立式支架2.4 风、水管道支架三、材料3.1 各类角钢重量3.2 常用无缝钢管(低压焊管)每米的重量3.3 热轧槽钢3.4 钢板和钢带四、配件4.1 管法兰4.2 六角头螺栓(部分螺纹)4.3 六角螺母4.4 垫圈五、管道涂漆5.1 基本识别色5.2 识别符号5.3 涂漆要求本资料依据:GBS0242-2002《建筑给水排水及暖工程质量验收规范》GBS0243-2002《通风与空调工程施工质量验收规范》05 系列建筑标准设计图集,05S9《管道支架、吊架》,《实用五金手册》,GB50235-97《工业金属管道工程施工及验收规范》,GB7231-87《工业管路的基本识别色和识别符号》综合汇编,为工程方案编写、设计、施工提供便利。本资料收集的标准、规范,其条文、参数,公司相关部门人员必须严格执行。一、设备1.1.罗茨风机1.1.1 风机的安装风机的纵向和横向安装水平应在主轴和进气口、排气口法兰面上进行测量,其偏差均应不大于 0.2%。。1.1.2 试运转:负荷试运转中,轴承温度不应超过 95°C,当轴承温升半小时内的温度变化不大于 3°C 时,连续负荷试运转时间不应小于 2h。1.1.3 基础要求1.1.3.1 基础表面各边至罗茨风机底座边缘至少 100mm,基础厚度至少为二十倍地脚螺栓直径,基础重量应为所承受罗茨风机重量三倍以上。1.1.3.2 两台以上罗茨风机应使基础分开独立制成,其间距应大于其外形间 500mm 以上。1.1.3.3 地脚螺栓孔应为 150X150,孔深 320mm。1.1.3.4 地脚螺栓孔的二次灌浆,其混凝土强度应比基础强度高一级。1.2 管道泵1.2.1 泵安装纵向安装水平偏差不应大于 0.1%。,横向安装水平偏差不应大于 0.2%。,并应在泵的进出口法兰面或其他水平面上进行测量。1.2.2 试运转:滚动轴承的温度不应大于 80°C。1.2.3 基础要求1.2.3.1 水泵安装水泥基础表面各边距泵底座边缘至少 100mm,基础厚度至少为 20 倍地脚螺栓直径。1.2.3.2 两台泵体并排安装应注意间隔距离,一般应大于 3D 倍以上(D 为吸入管直径)。二、通风与给排水管道支架2.1 风管支架的安装应符合下列规定2.1.1. 风管水平安装,直径小于等于 400mm,间距不应大于 4m;直径大于 400mm,间距不应大于 3m。2.1.2. 风管垂直安装,间距不应大于 4m,单根直管至少有两个固定点。2.1.3. 支架不...
