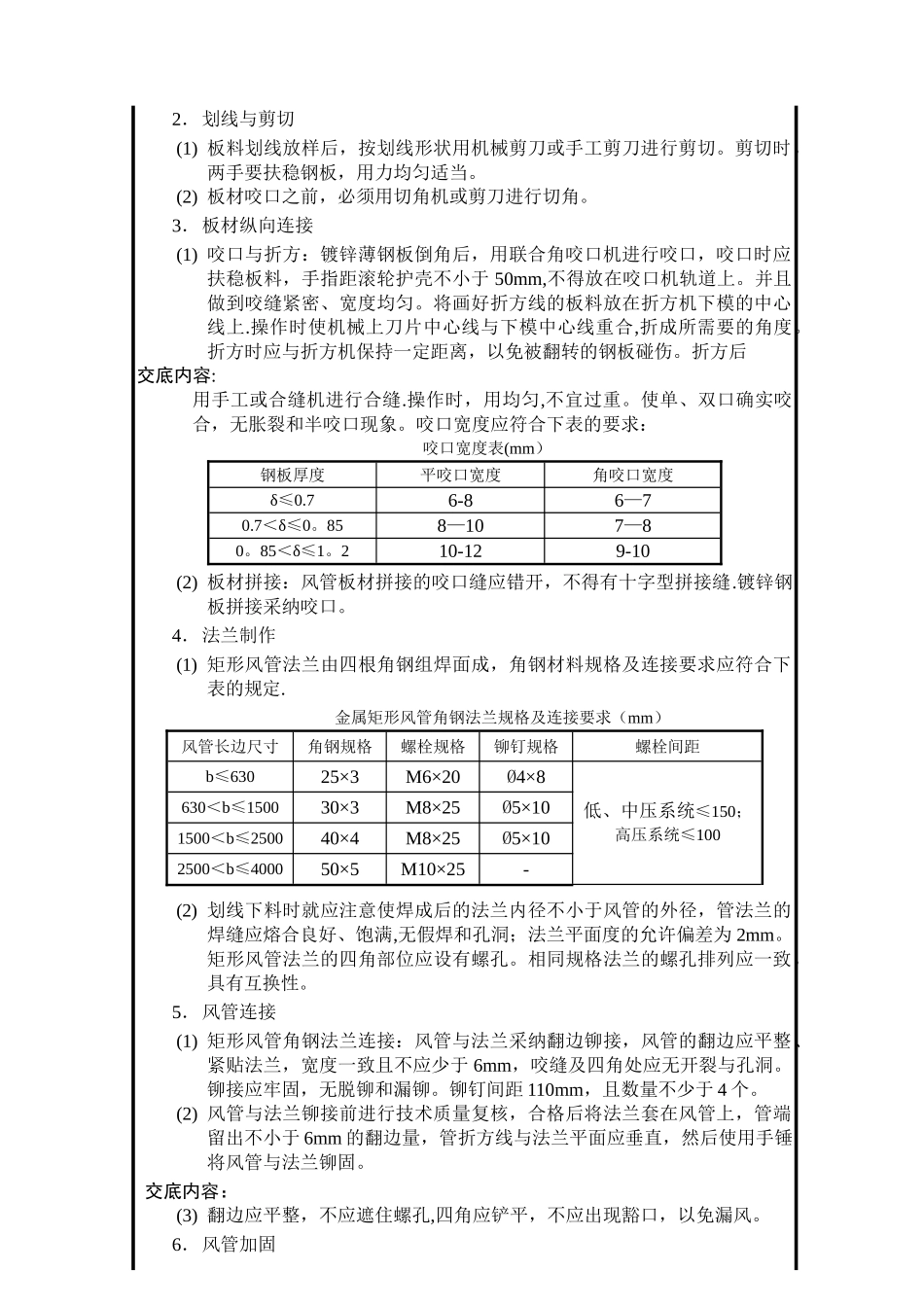

风管制作的相关材料、机具准备、施工工艺及质量要求材料要求本工程风管全部使用镀锌薄钢板制作.镀锌钢板和角钢等型钢应具有出 厂合格证明或质量鉴定文件。一、 主要机具、设备:1.机械:剪板机、冲剪机、切角机、咬口机、折方机、型钢切割机、冲孔机、台钻、电气焊设备、空气压缩机等。2.工具:手动钣金剪、电动钣金剪、手电钻、油漆喷枪、拉铆枪、划针、铁锤、木锤、钢卷尺、钢直尺、角尺、量角器、划规等。 二、 作业条件:1.现场加工场地应干净、地面平整、不潮湿,并能防雨雪、大风且结构牢固,有充足的照明设施。2.作业地点应有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置,并配有消防器材。3.风管制作应有批准的图纸、经审查的大样图。4.施工人员施工前要熟悉施工图纸.三、 操作工艺:(一) 工艺流程: 交底内容: (二)操作方法:1. 领料、检查(1) 不同类别及规格的风管系统所使用的板材的厚度应符合《通风与空调工程施工质量验收法律规范》GB50243 的要求。(2) 根据施工图、大样图、系统图及相关技术文件的要求,施工人员领取的材料,应进行核实,以保证材料符合技术、质量要求.(3) 矩形风管的板材厚应符合下表的规定: 钢板或镀锌钢板风管板材厚度(mm)类别直径或长边 b矩形风管除尘系统风管中、低压风管高压风管D(b)≤3200。50。751.5320<D(b)≤4500。60。751。5450<D(b)≤6300.60。752.0630<D(b)≤10000.751。02.01000<D(b)≤12501.01。02。01250<D(b)≤20001。01。2按设计2000<D(b)≤40001.2按设计注:1.排烟系统风管钢板厚度可按高压系统选定. 2。特别除尘系统风管的钢板厚度应符合设计要求。 3.不适用于地下人防与防火隔墙的预埋管。领 料 、 检查划 线 、 剪切法兰制作矩形风管角钢法兰连接检 验 、 出厂板材纵向咬口连接加固2.划线与剪切(1) 板料划线放样后,按划线形状用机械剪刀或手工剪刀进行剪切。剪切时,两手要扶稳钢板,用力均匀适当。(2) 板材咬口之前,必须用切角机或剪刀进行切角。3.板材纵向连接(1) 咬口与折方:镀锌薄钢板倒角后,用联合角咬口机进行咬口,咬口时应扶稳板料,手指距滚轮护壳不小于 50mm,不得放在咬口机轨道上。并且做到咬缝紧密、宽度均匀。将画好折方线的板料放在折方机下模的中心线上.操作时使机械上刀片中心线与下模中心线重合,折成所需要的角度。折方时应与折方机保持一定距离,以免被翻转的钢板碰伤。折方后交底内容:用手工或合缝机...
