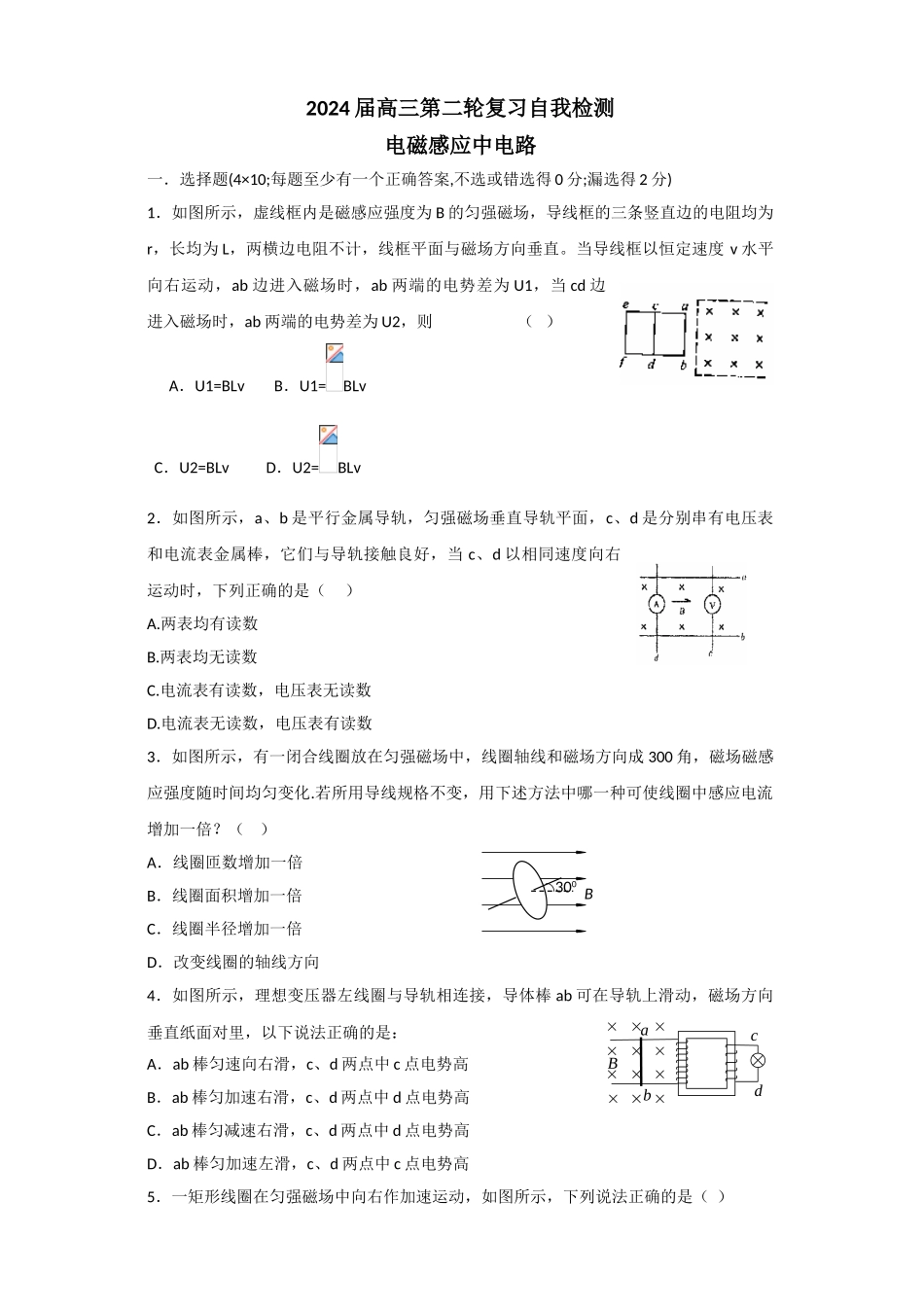

2024 届高三第二轮复习自我检测电磁感应中电路一．选择题(4×10;每题至少有一个正确答案,不选或错选得 0 分;漏选得 2 分)1．如图所示，虚线框内是磁感应强度为 B 的匀强磁场，导线框的三条竖直边的电阻均为r，长均为 L，两横边电阻不计，线框平面与磁场方向垂直。当导线框以恒定速度 v 水平向右运动，ab 边进入磁场时，ab 两端的电势差为 U1，当 cd 边进入磁场时，ab 两端的电势差为 U2，则 （ ） A．U1=BLv B．U1=BLv C．U2=BLv D．U2=BLv2．如图所示，a、b 是平行金属导轨，匀强磁场垂直导轨平面，c、d 是分别串有电压表和电流表金属棒，它们与导轨接触良好，当 c、d 以相同速度向右运动时，下列正确的是（ ）A.两表均有读数 B.两表均无读数C.电流表有读数，电压表无读数D.电流表无读数，电压表有读数3．如图所示，有一闭合线圈放在匀强磁场中，线圈轴线和磁场方向成 300 角，磁场磁感应强度随时间均匀变化.若所用导线规格不变，用下述方法中哪一种可使线圈中感应电流增加一倍？（ ）A．线圈匝数增加一倍B．线圈面积增加一倍C．线圈半径增加一倍D．改变线圈的轴线方向4．如图所示，理想变压器左线圈与导轨相连接，导体棒 ab 可在导轨上滑动，磁场方向垂直纸面对里，以下说法正确的是：A．ab 棒匀速向右滑，c、d 两点中 c 点电势高B．ab 棒匀加速右滑，c、d 两点中 d 点电势高C．ab 棒匀减速右滑，c、d 两点中 d 点电势高D．ab 棒匀加速左滑，c、d 两点中 c 点电势高5．一矩形线圈在匀强磁场中向右作加速运动，如图所示，下列说法正确的是（ ）300╮BabdBcA．线圈中无感应电流，有感应电动势B．线圈中有感应电流，也有感应电动势C．线圈中无感应电流，无感应电动势D．a、b、c、d 各点电势的关系是：Ua＝Ub，Uc＝Ud，Ua>Ud 6．如图所示，水平放置的两平行导轨左侧连接电阻，其它电阻不计.导轨 MN 放在导轨上，在水平恒力 F 的作用下，沿导轨向右运动，并将穿过方向竖直向下的有界匀强磁场，磁场边界 PQ 与 MN 平行，从 MN 进入磁场开始计时，通过 MN 的感应电流 i 随时间 t 的变化可能是下图中的（ ）7. 如图 6—6 所示，abcd 是粗细均匀的电阻丝制成的长方形线框，导体 MN 有电阻，电阻与 ab 边电阻相同，可在 ab 边及 dc 边上无摩擦滑动，且接触良好，线框处在垂直纸面对里的匀强磁场中（图中未画出），当 MN 由紧靠 ad边向 bc 边匀速滑动过程中，以下...
