高压旋喷桩(单管)施工方案

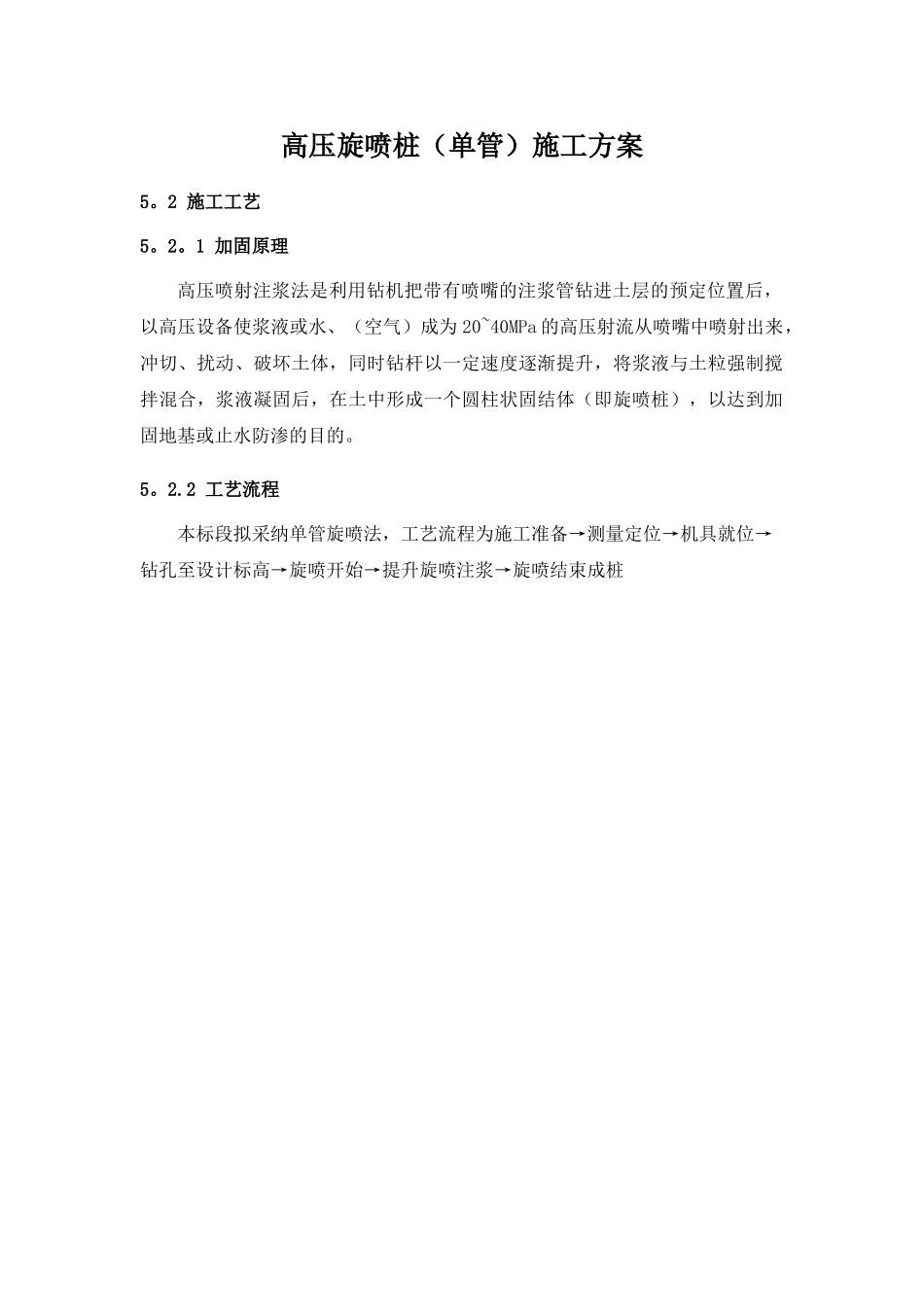

高压旋喷桩(单管)施工方案_第1页
1/9

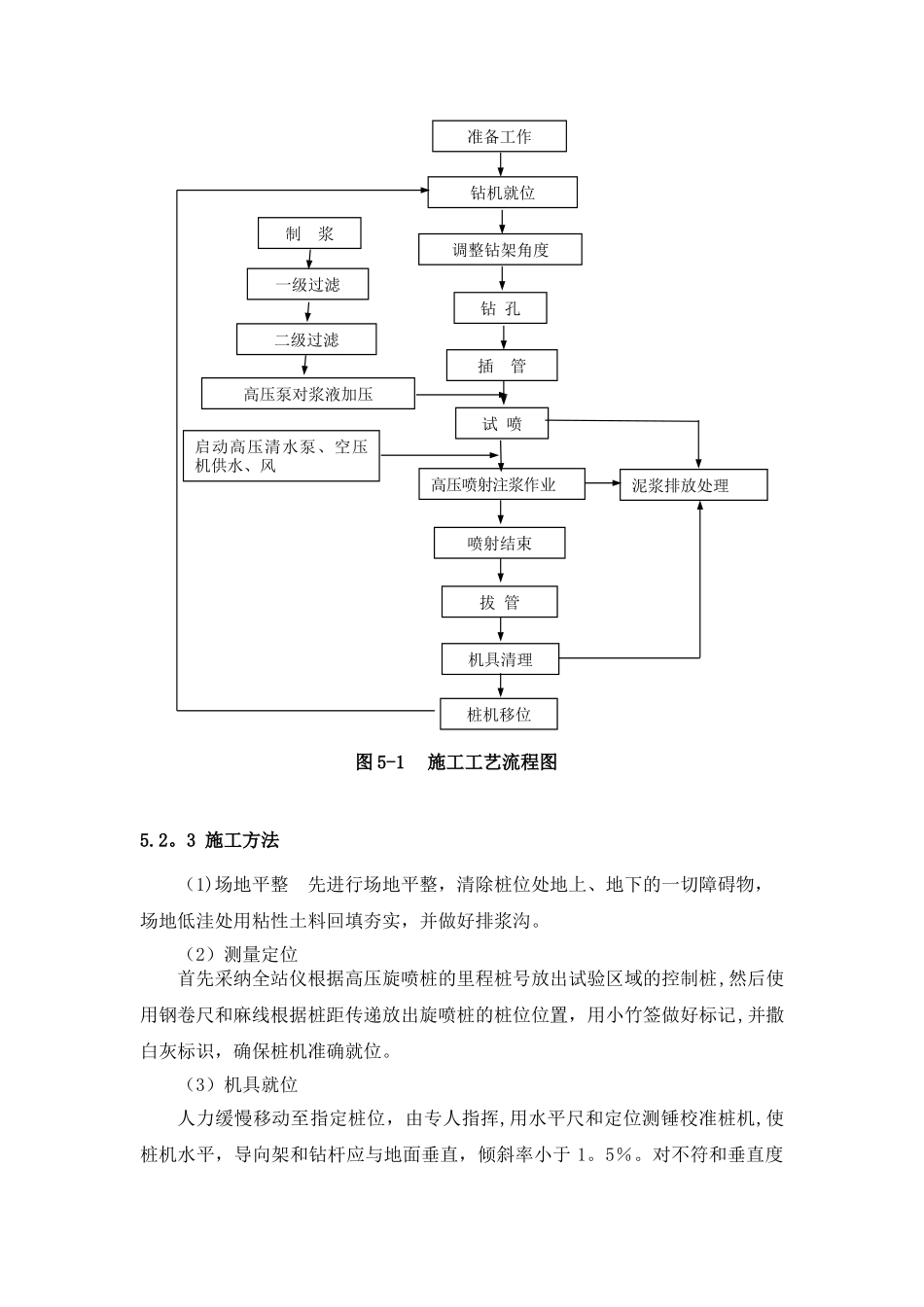

高压旋喷桩(单管)施工方案_第2页
2/9

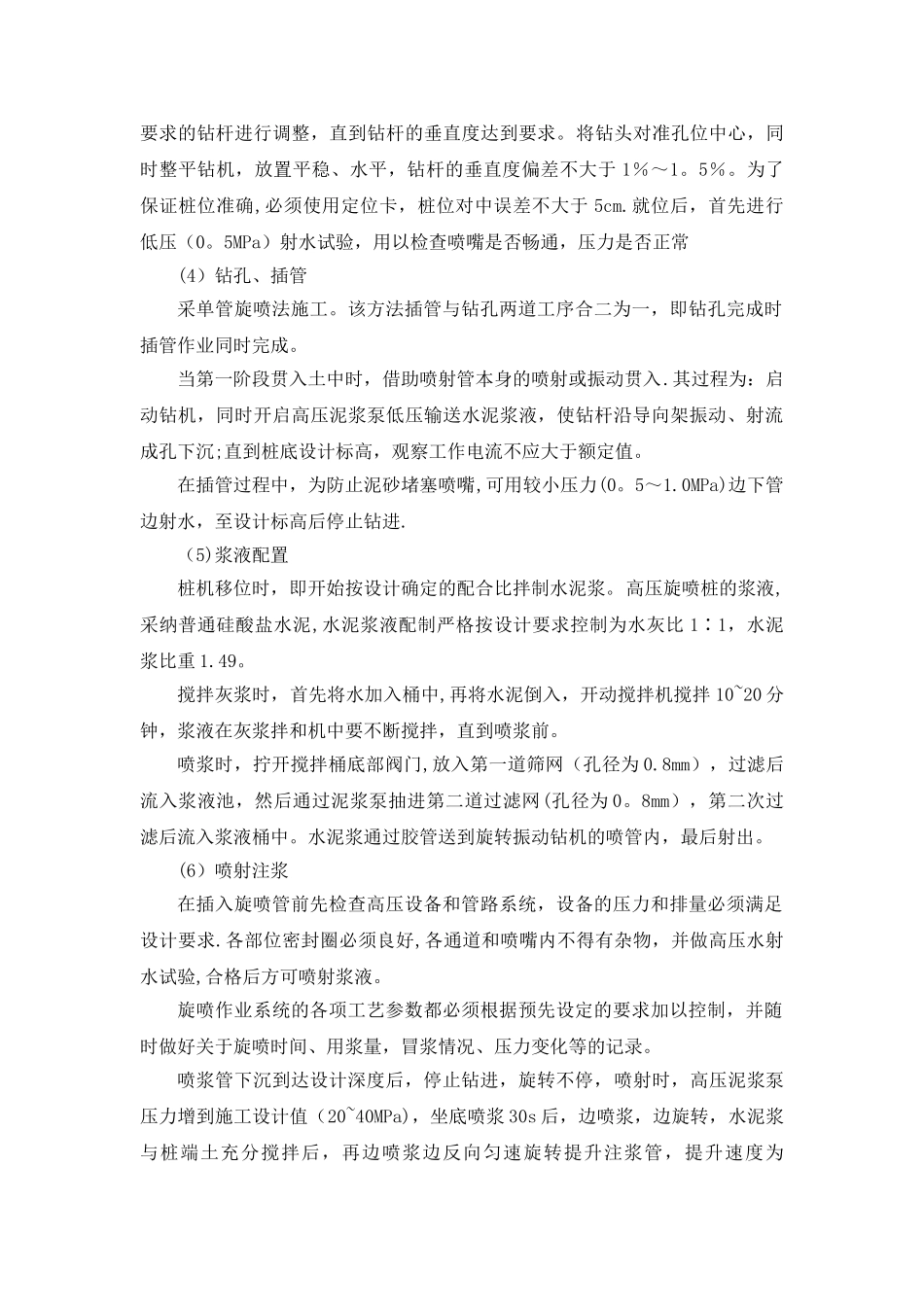

高压旋喷桩(单管)施工方案_第3页
3/9
高压旋喷桩(单管)施工方案5。2 施工工艺5。2。1 加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、(空气)成为 20~40MPa 的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(即旋喷桩),以达到加固地基或止水防渗的目的。5。2.2 工艺流程本标段拟采纳单管旋喷法,工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩5.2。3 施工方法(1)场地平整 先进行场地平整,清除桩位处地上、地下的一切障碍物,场地低洼处用粘性土料回填夯实,并做好排浆沟。(2)测量定位 首先采纳全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩,然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置,用小竹签做好标记,并撒白灰标识,确保桩机准确就位。(3)机具就位人力缓慢移动至指定桩位,由专人指挥,用水平尺和定位测锤校准桩机,使桩机水平,导向架和钻杆应与地面垂直,倾斜率小于 1。5%。对不符和垂直度泥浆排放处理钻机就位调整钻架角度钻 孔插 管试 喷高压喷射注浆作业喷射结束拔 管桩机移位机具清理准备工作制 浆一级过滤二级过滤高压泵对浆液加压启动高压清水泵、空压机供水、风图 5-1 施工工艺流程图要求的钻杆进行调整,直到钻杆的垂直度达到要求。将钻头对准孔位中心,同时整平钻机,放置平稳、水平,钻杆的垂直度偏差不大于 1%~1。5%。为了保证桩位准确,必须使用定位卡,桩位对中误差不大于 5cm.就位后,首先进行低压(0。5MPa)射水试验,用以检查喷嘴是否畅通,压力是否正常(4)钻孔、插管采单管旋喷法施工。该方法插管与钻孔两道工序合二为一,即钻孔完成时插管作业同时完成。当第一阶段贯入土中时,借助喷射管本身的喷射或振动贯入.其过程为:启动钻机,同时开启高压泥浆泵低压输送水泥浆液,使钻杆沿导向架振动、射流成孔下沉;直到桩底设计标高,观察工作电流不应大于额定值。在插管过程中,为防止泥砂堵塞喷嘴,可用较小压力(0。5~1.0MPa)边下管边射水,至设计标高后停止钻进.(5)浆液配置桩机移位时,即开始按设计确定的配合比拌制水泥浆。高压旋喷桩的浆液,采纳普通硅酸盐水泥,水泥浆液配制严格按设计要求控制为水灰比 1∶1,水泥浆比重 1.49。搅拌灰浆时,首先将水加入桶中,再将水泥倒入,开动搅拌机搅拌 10~20...
