高层民用建筑分析论文

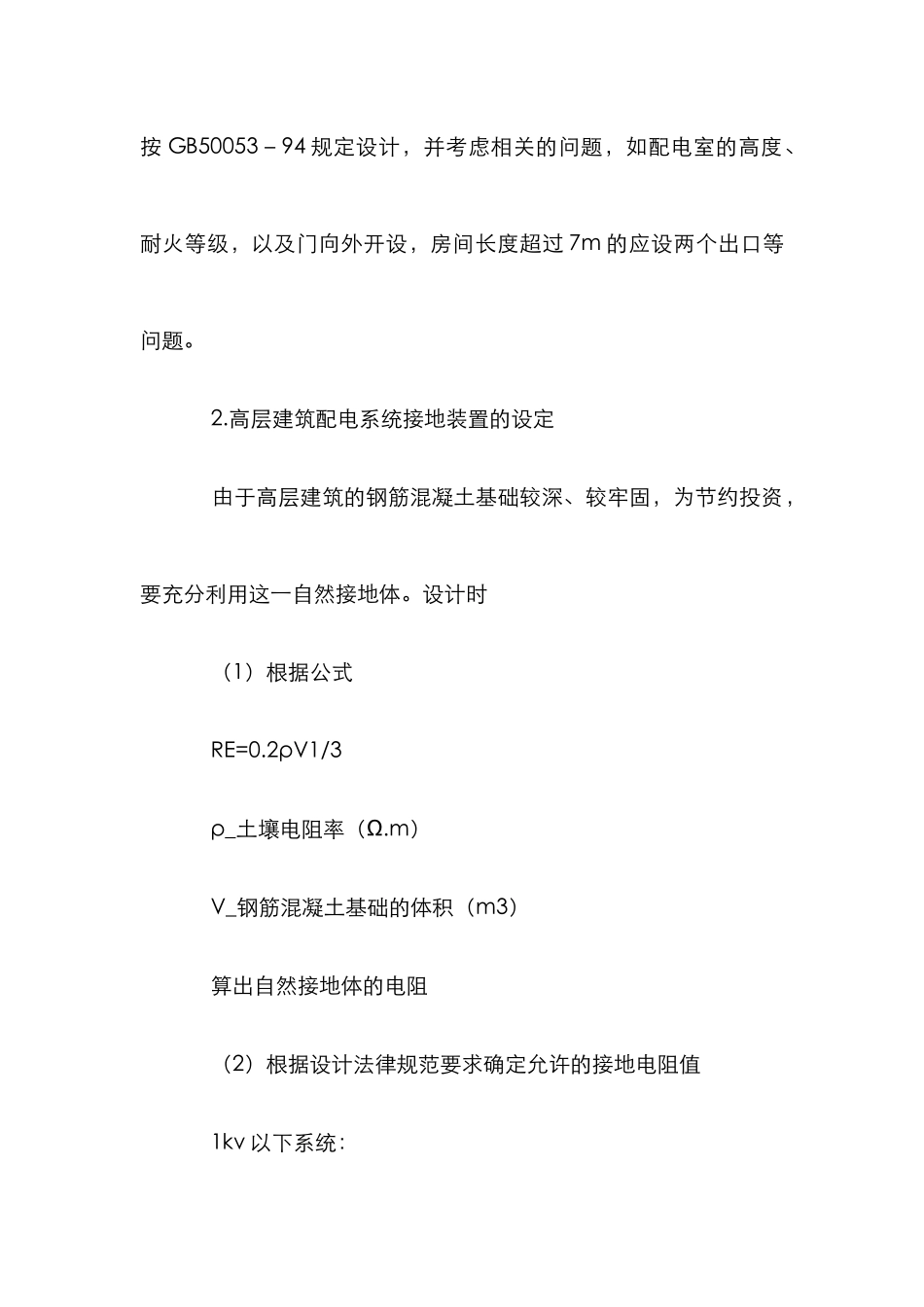

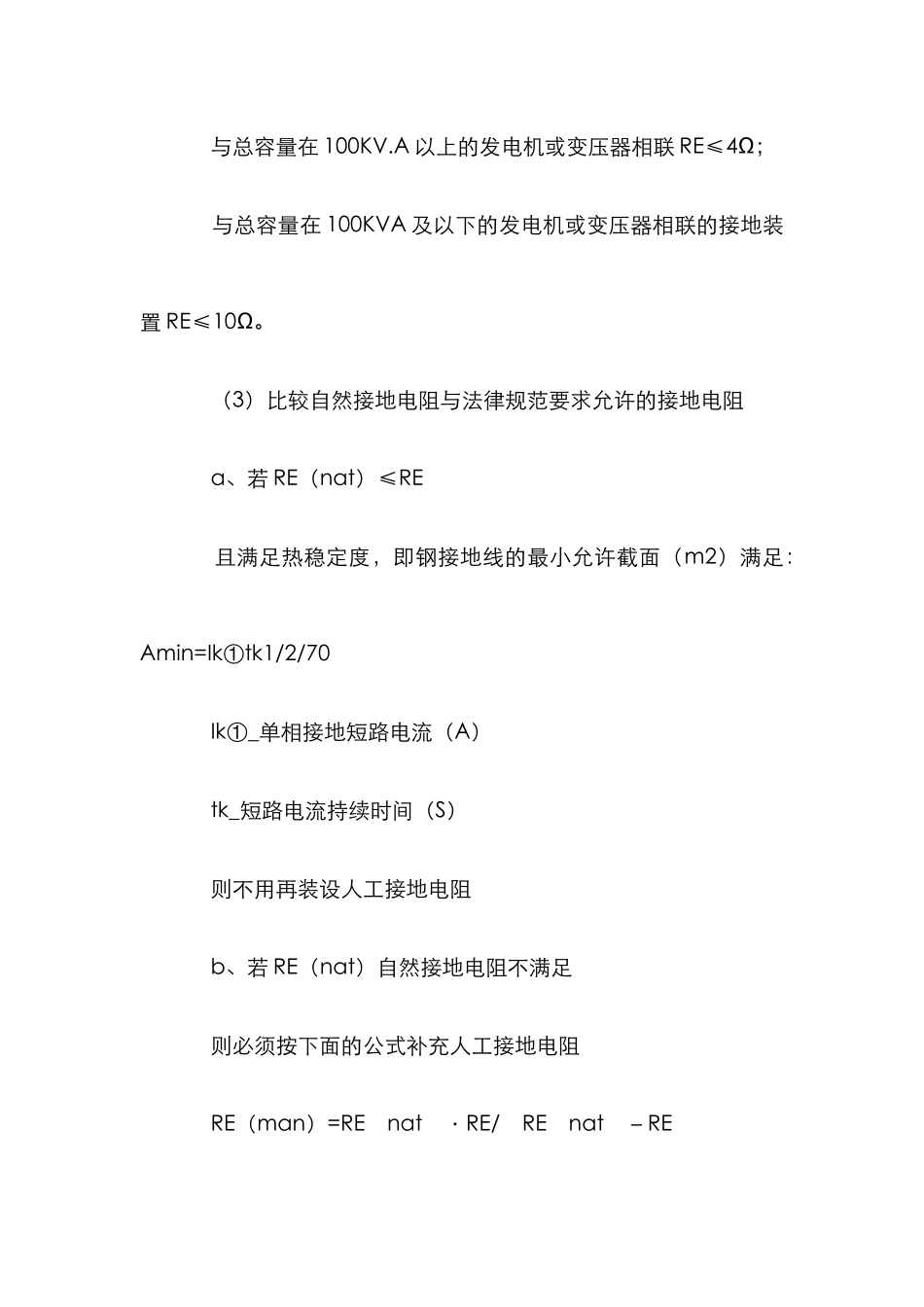

高层民用建筑分析论文 摘要：根据高层民用建筑特点对其供电系统设计的主要方面进行阐述 关键词：配电室接地装置配电系统保护总等电位联结 随着我国国民经济的进展，土地资源越来越宝贵，因此，高层民用建筑也就进展迅猛。而一个好的高层建筑，必须有一个完善的、安全的、可靠的供电系统作保证。 1.高层民用建筑配电室的选择 参考 GB5003－94《10kv 及以下变电所设计法律规范》的规定，高层民用建筑的总配电室或总配电箱间宜选在地下层或一层，这样进，出线方便，且便于运行维护。 低压配电室内布置的配电屏，其屏前屏后的通道最小宽度应按 GB50053－94 规定设计，并考虑相关的问题，如配电室的高度、耐火等级，以及门向外开设，房间长度超过 7m 的应设两个出口等问题。 2.高层建筑配电系统接地装置的设定 由于高层建筑的钢筋混凝土基础较深、较牢固，为节约投资，要充分利用这一自然接地体。设计时 （1）根据公式 RE=0.2ρV1/3 ρ_土壤电阻率（Ω.m） V_钢筋混凝土基础的体积（m3） 算出自然接地体的电阻 （2）根据设计法律规范要求确定允许的接地电阻值 1kv 以下系统： 与总容量在 100KV.A 以上的发电机或变压器相联 RE≤4Ω； 与总容量在 100KVA 及以下的发电机或变压器相联的接地装置 RE≤10Ω。 （3）比较自然接地电阻与法律规范要求允许的接地电阻 a、若 RE（nat）≤RE 且满足热稳定度，即钢接地线的最小允许截面（m2）满足：Amin=Ik①tk1/2/70 Ik①_单相接地短路电流（A） tk_短路电流持续时间（S） 则不用再装设人工接地电阻 b、若 RE（nat）自然接地电阻不满足 则必须按下面的公式补充人工接地电阻 RE（man）=REnat·RE/REnat－RE 在设计高层建筑配电系统接地装置时，应注意与其防雷击的接地装置有一定的安全距离，应按 GB50057－94 规定实施。 3.配电系统的选定 （1）高层建筑的负荷分级 一级负荷：消防用电设备，应急照明，消防电梯 二级负荷：客用电梯，供水系统，公用照明 三级负荷：居民用电等其它 （2）配电系统 因为高层建筑存在着一级或二级负荷，因此高层建筑配电系统的供电电源应有两个独立的回路供电或采纳一条回路电源和备用电源（发电机）供电。 配电电压采纳 220/380V。配电系统根据负荷大小用单相（共三线：L 线，N 线，PE 线）220V 配电或三相（五线：即L1L2L3 线，N 线，PE 线）配电。 高层住宅的垂直干线宜采纳电力电缆，分支电缆或母线槽配...
