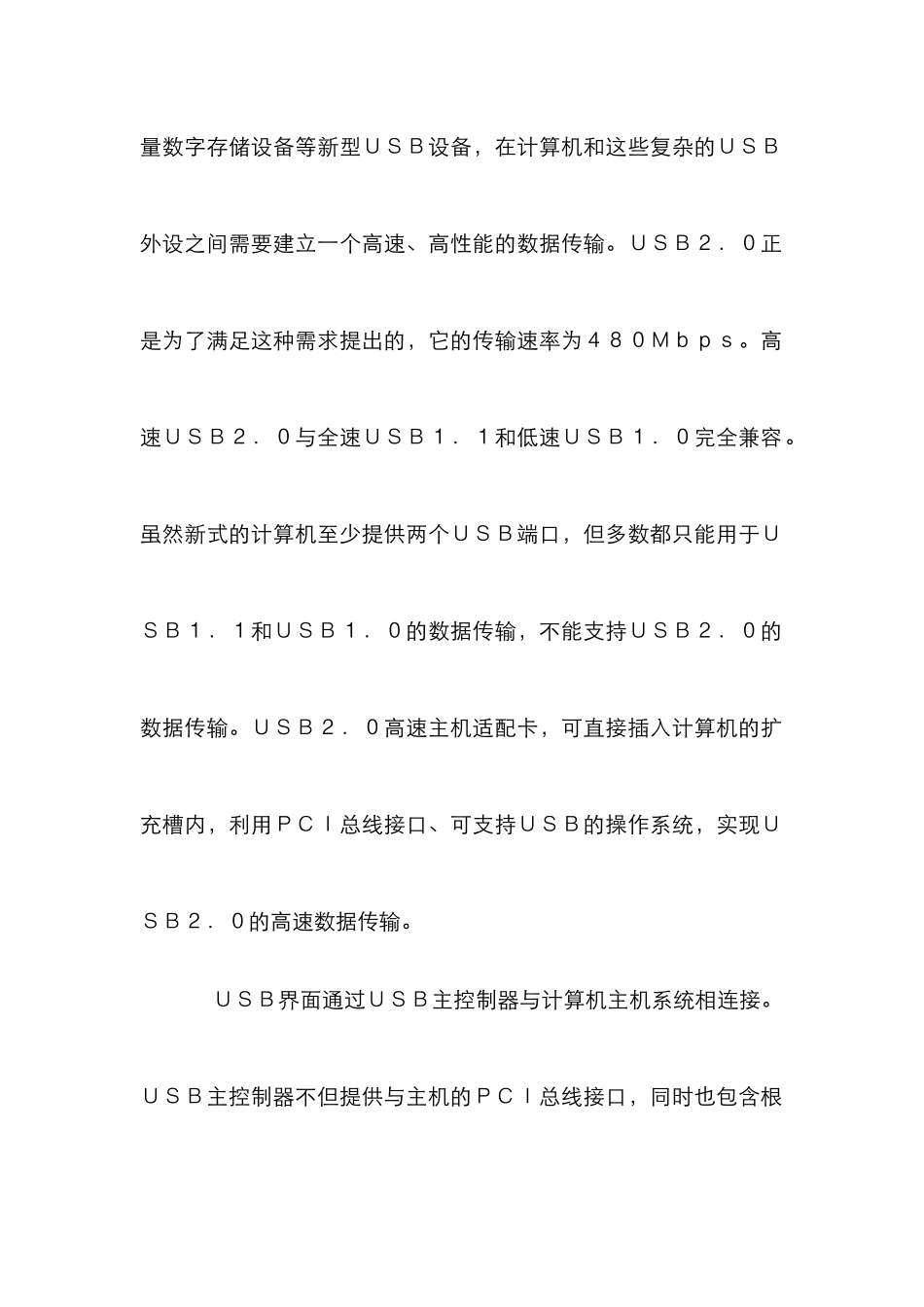

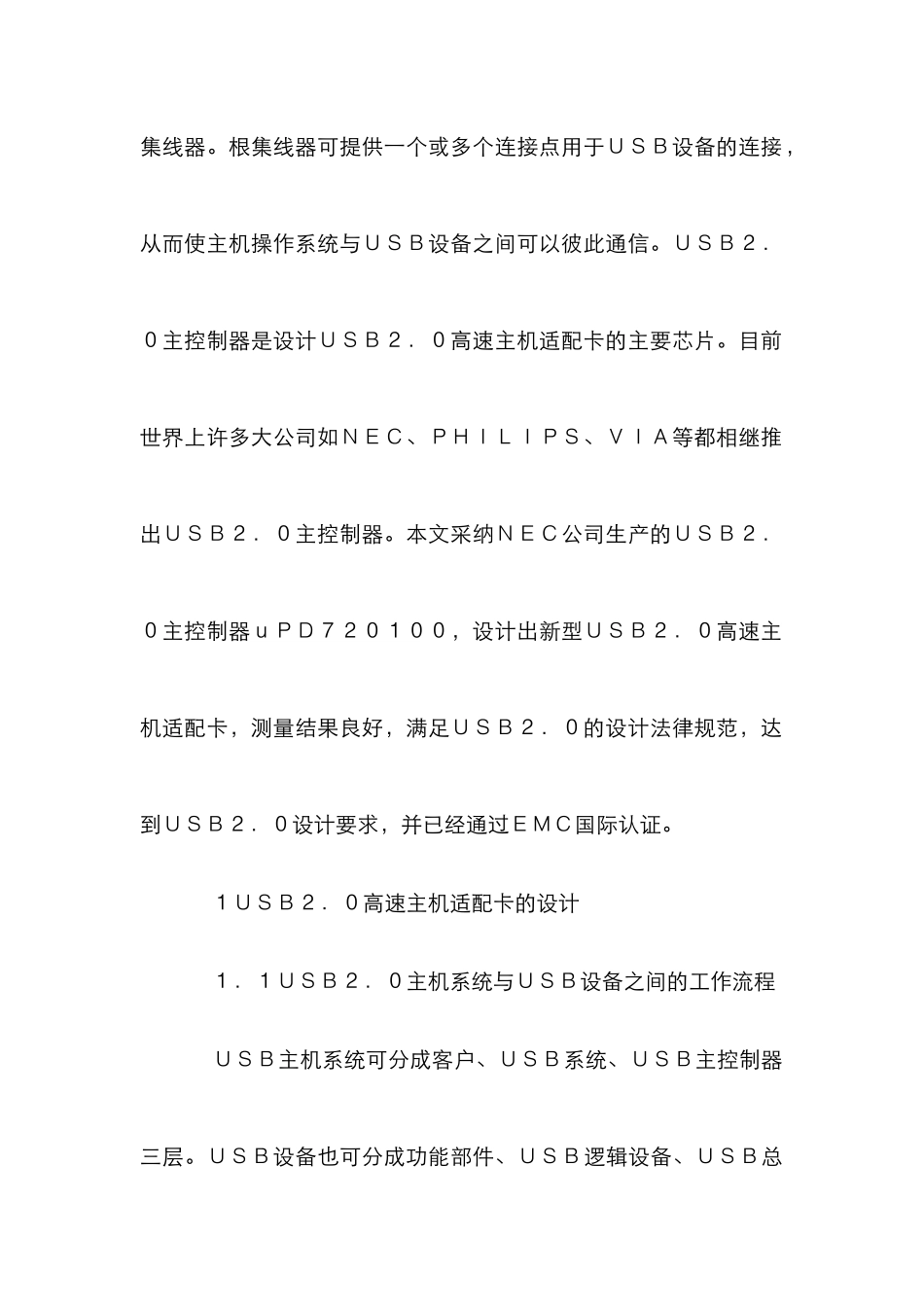

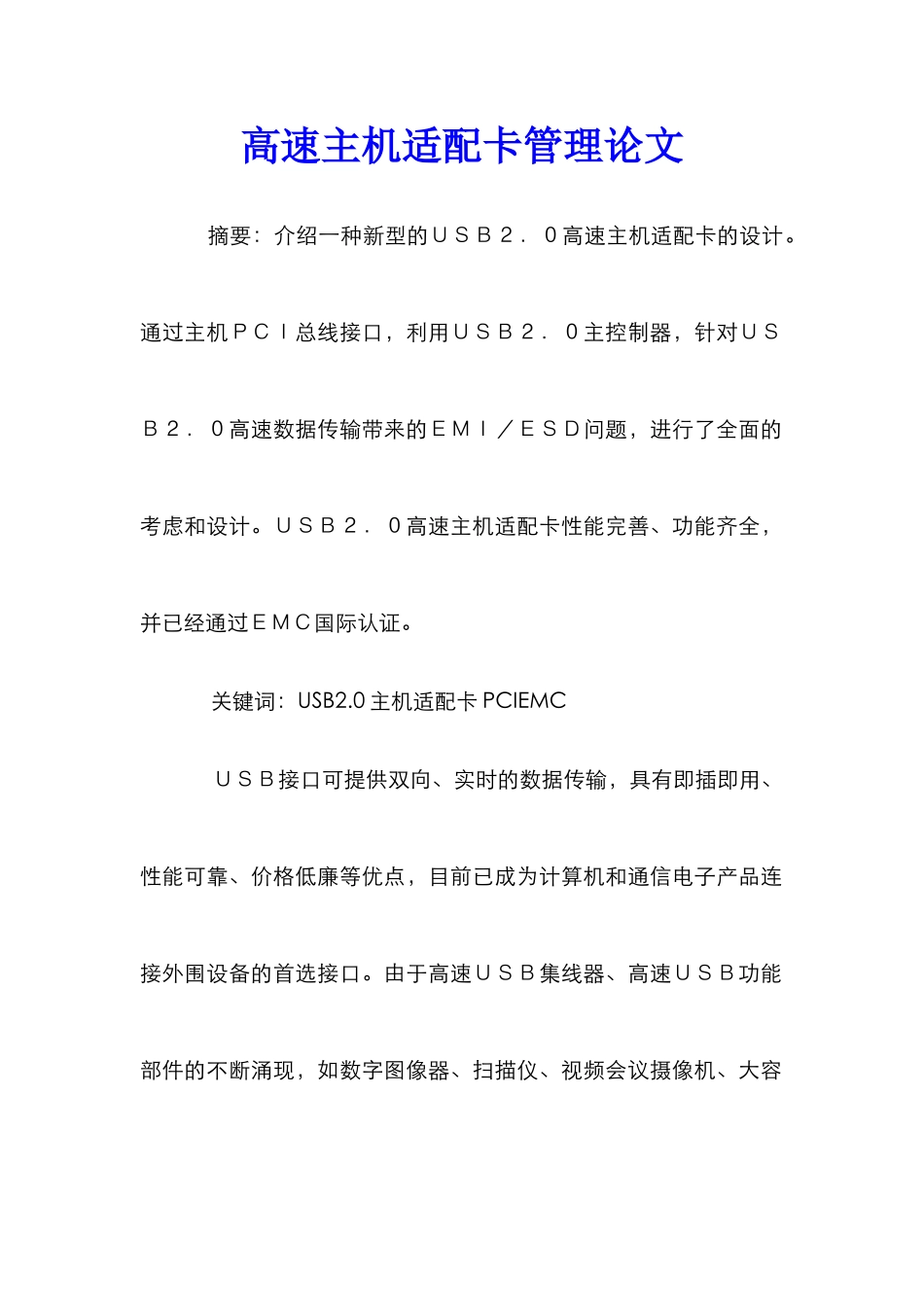

高速主机适配卡管理论文 摘要：介绍一种新型的ＵＳＢ２．０高速主机适配卡的设计。通过主机ＰＣＩ总线接口，利用ＵＳＢ２．０主控制器，针对ＵＳＢ２．０高速数据传输带来的ＥＭＩ／ＥＳＤ问题，进行了全面的考虑和设计。ＵＳＢ２．０高速主机适配卡性能完善、功能齐全，并已经通过ＥＭＣ国际认证。 关键词：USB2.0 主机适配卡 PCIEMC ＵＳＢ接口可提供双向、实时的数据传输，具有即插即用、性能可靠、价格低廉等优点，目前已成为计算机和通信电子产品连接外围设备的首选接口。由于高速ＵＳＢ集线器、高速ＵＳＢ功能部件的不断涌现，如数字图像器、扫描仪、视频会议摄像机、大容量数字存储设备等新型ＵＳＢ设备，在计算机和这些复杂的ＵＳＢ外设之间需要建立一个高速、高性能的数据传输。ＵＳＢ２．０正是为了满足这种需求提出的，它的传输速率为４８０Ｍｂｐｓ。高速ＵＳＢ２．０与全速ＵＳＢ１．１和低速ＵＳＢ１．０完全兼容。虽然新式的计算机至少提供两个ＵＳＢ端口，但多数都只能用于ＵＳＢ１．１和ＵＳＢ１．０的数据传输，不能支持ＵＳＢ２．０的数据传输。ＵＳＢ２．０高速主机适配卡，可直接插入计算机的扩充槽内，利用ＰＣＩ总线接口、可支持ＵＳＢ的操作系统，实现ＵＳＢ２．０的高速数据传输。 ＵＳＢ界面通过ＵＳＢ主控制器与计算机主机系统相连接。ＵＳＢ主控制器不但提供与主机的ＰＣＩ总线接口，同时也包含根集线器。根集线器可提供一个或多个连接点用于ＵＳＢ设备的连接，从而使主机操作系统与ＵＳＢ设备之间可以彼此通信。ＵＳＢ２．０主控制器是设计ＵＳＢ２．０高速主机适配卡的主要芯片。目前世界上许多大公司如ＮＥＣ、ＰＨＩＬＩＰＳ、ＶＩＡ等都相继推出ＵＳＢ２．０主控制器。本文采纳ＮＥＣ公司生产的ＵＳＢ２．０主控制器ｕＰＤ７２０１００，设计出新型ＵＳＢ２．０高速主机适配卡，测量结果良好，满足ＵＳＢ２．０的设计法律规范，达到ＵＳＢ２．０设计要求，并已经通过ＥＭＣ国际认证。 １ＵＳＢ２．０高速主机适配卡的设计 １．１ＵＳＢ２．０主机系统与ＵＳＢ设备之间的工作流程 ＵＳＢ主机系统可分成客户、ＵＳＢ系统、ＵＳＢ主控制器三层。ＵＳＢ设备也可分成功能部件、ＵＳＢ逻辑设备、ＵＳＢ总线接口三层，如图１所示。 ＵＳＢ主控制器实际上是主机系统方面的ＵＳＢ总线接口，它主要处理电气层和协议层之间的相互作用。ＵＳＢ系统包括主控制器驱动程序、ＵＳＢ驱动程序、主机软件三部分，利用主控...
