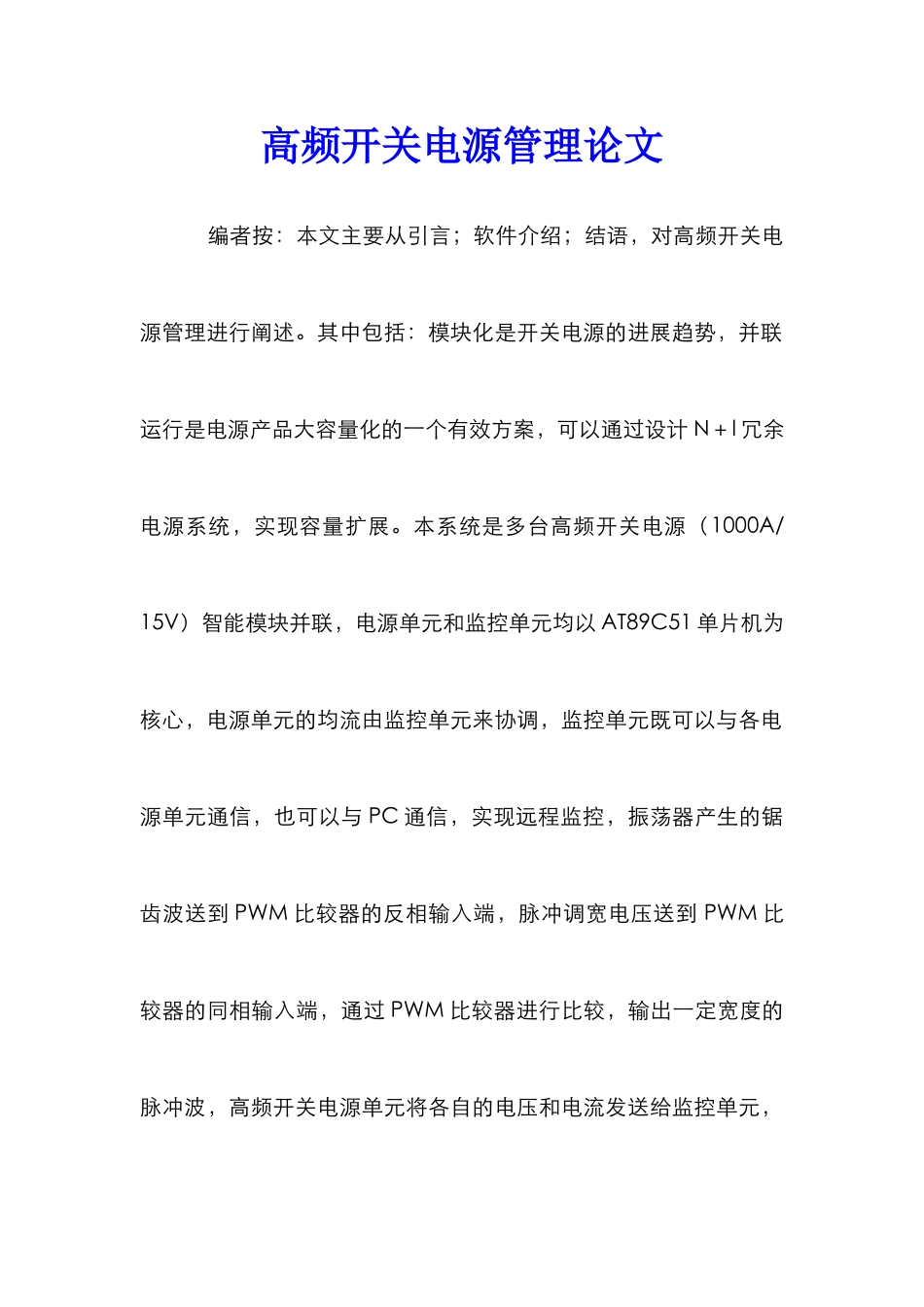

高频开关电源管理论文

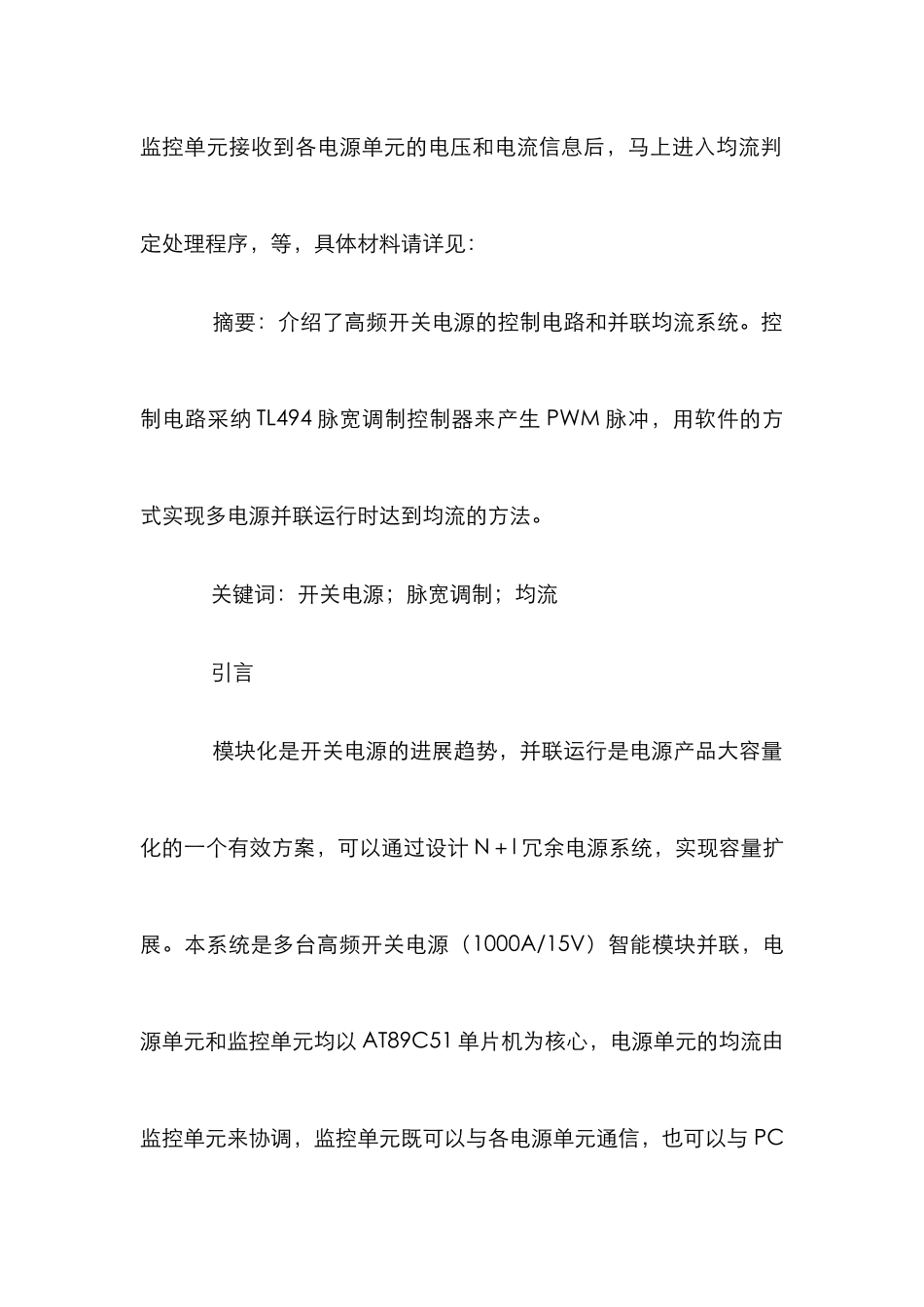

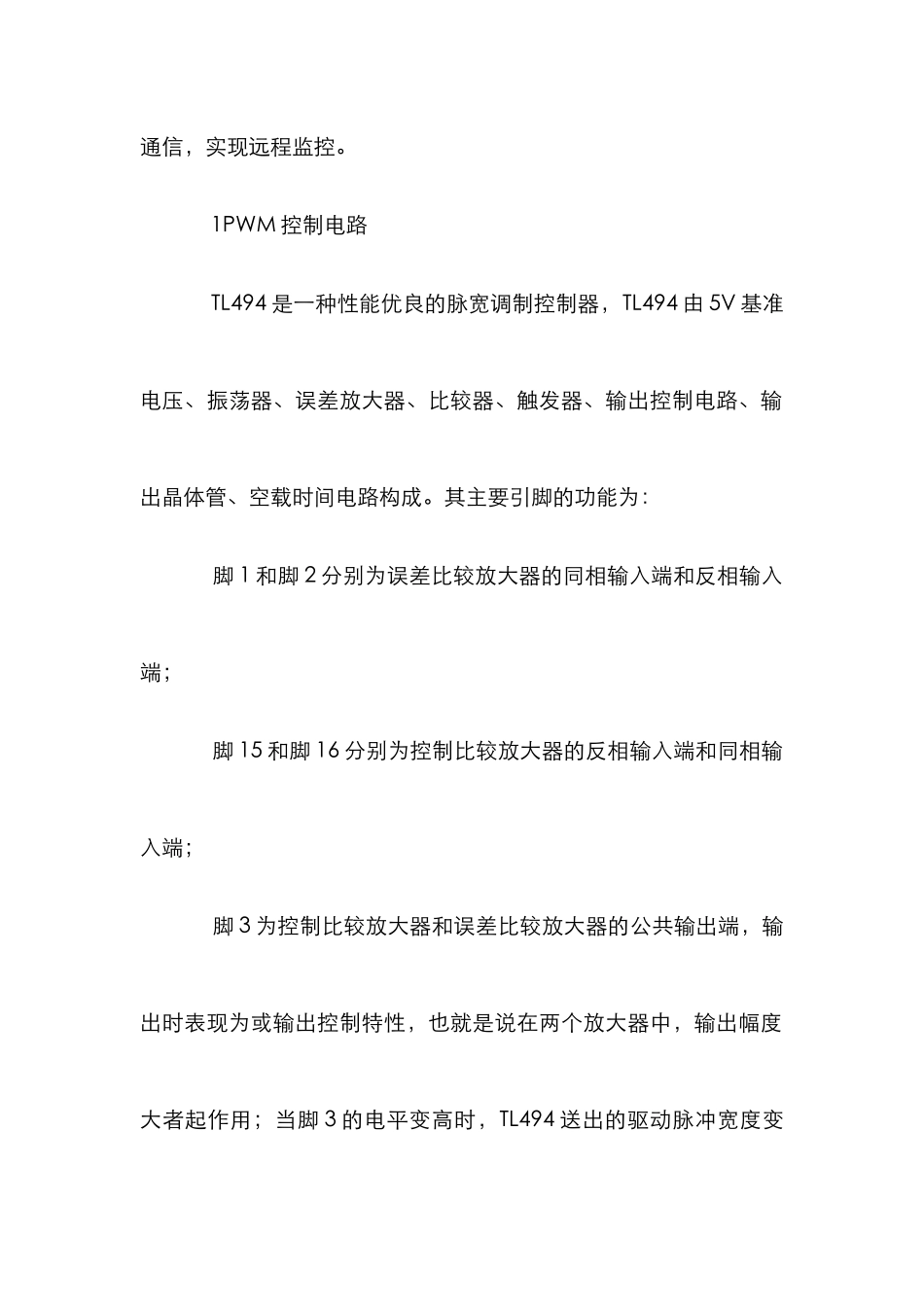

高频开关电源管理论文 编者按：本文主要从引言；软件介绍；结语，对高频开关电源管理进行阐述。其中包括：模块化是开关电源的进展趋势，并联运行是电源产品大容量化的一个有效方案，可以通过设计 N＋l 冗余电源系统，实现容量扩展。本系统是多台高频开关电源（1000A/15V）智能模块并联，电源单元和监控单元均以 AT89C51 单片机为核心，电源单元的均流由监控单元来协调，监控单元既可以与各电源单元通信，也可以与 PC 通信，实现远程监控，振荡器产生的锯齿波送到 PWM 比较器的反相输入端，脉冲调宽电压送到 PWM 比较器的同相输入端，通过 PWM 比较器进行比较，输出一定宽度的脉冲波，高频开关电源单元将各自的电压和电流发送给监控单元，监控单元接收到各电源单元的电压和电流信息后，马上进入均流判定处理程序，等，具体材料请详见： 摘要：介绍了高频开关电源的控制电路和并联均流系统。控制电路采纳 TL494 脉宽调制控制器来产生 PWM 脉冲，用软件的方式实现多电源并联运行时达到均流的方法。 关键词：开关电源；脉宽调制；均流 引言 模块化是开关电源的进展趋势，并联运行是电源产品大容量化的一个有效方案，可以通过设计 N＋l 冗余电源系统，实现容量扩展。本系统是多台高频开关电源（1000A/15V）智能模块并联，电源单元和监控单元均以 AT89C51 单片机为核心，电源单元的均流由监控单元来协调，监控单元既可以与各电源单元通信，也可以与 PC通信，实现远程监控。 1PWM 控制电路 TL494 是一种性能优良的脉宽调制控制器，TL494 由 5V 基准电压、振荡器、误差放大器、比较器、触发器、输出控制电路、输出晶体管、空载时间电路构成。其主要引脚的功能为： 脚 1 和脚 2 分别为误差比较放大器的同相输入端和反相输入端； 脚 15 和脚 16 分别为控制比较放大器的反相输入端和同相输入端； 脚 3 为控制比较放大器和误差比较放大器的公共输出端，输出时表现为或输出控制特性，也就是说在两个放大器中，输出幅度大者起作用；当脚 3 的电平变高时，TL494 送出的驱动脉冲宽度变窄，当脚 3 电平变低时,驱动脉冲宽度变宽； 脚 4 为死区电平控制端，从脚 4 加入死区控制电压可对驱动脉冲的最大宽度进行控制，使其不超过 180°，这样可以保护开关电源电路中的三极管。 振荡器产生的锯齿波送到 PWM 比较器的反相输入端，脉冲调宽电压送到 PWM 比较器的同相输入端，通过 PWM 比较器进行比较，输...
