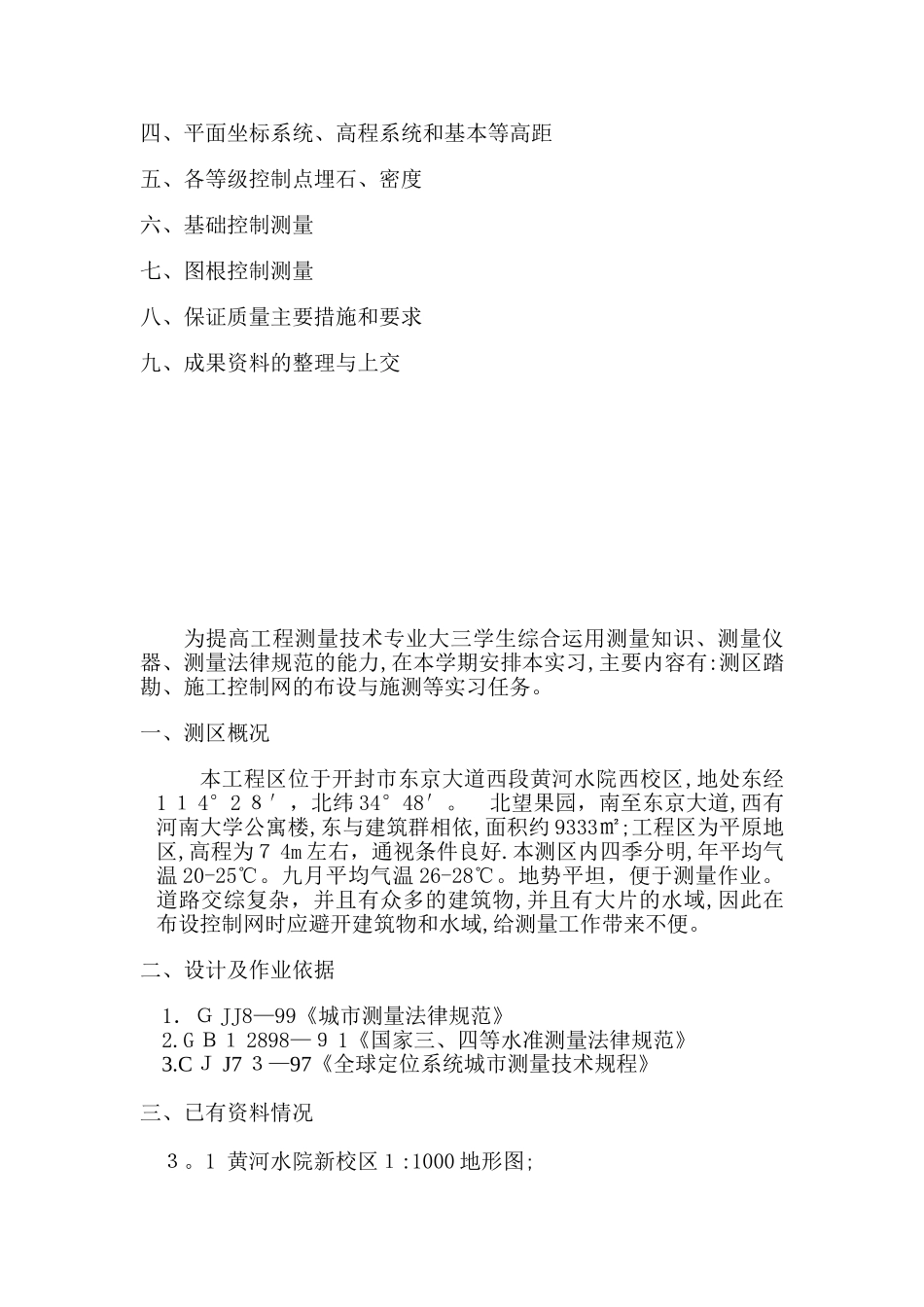

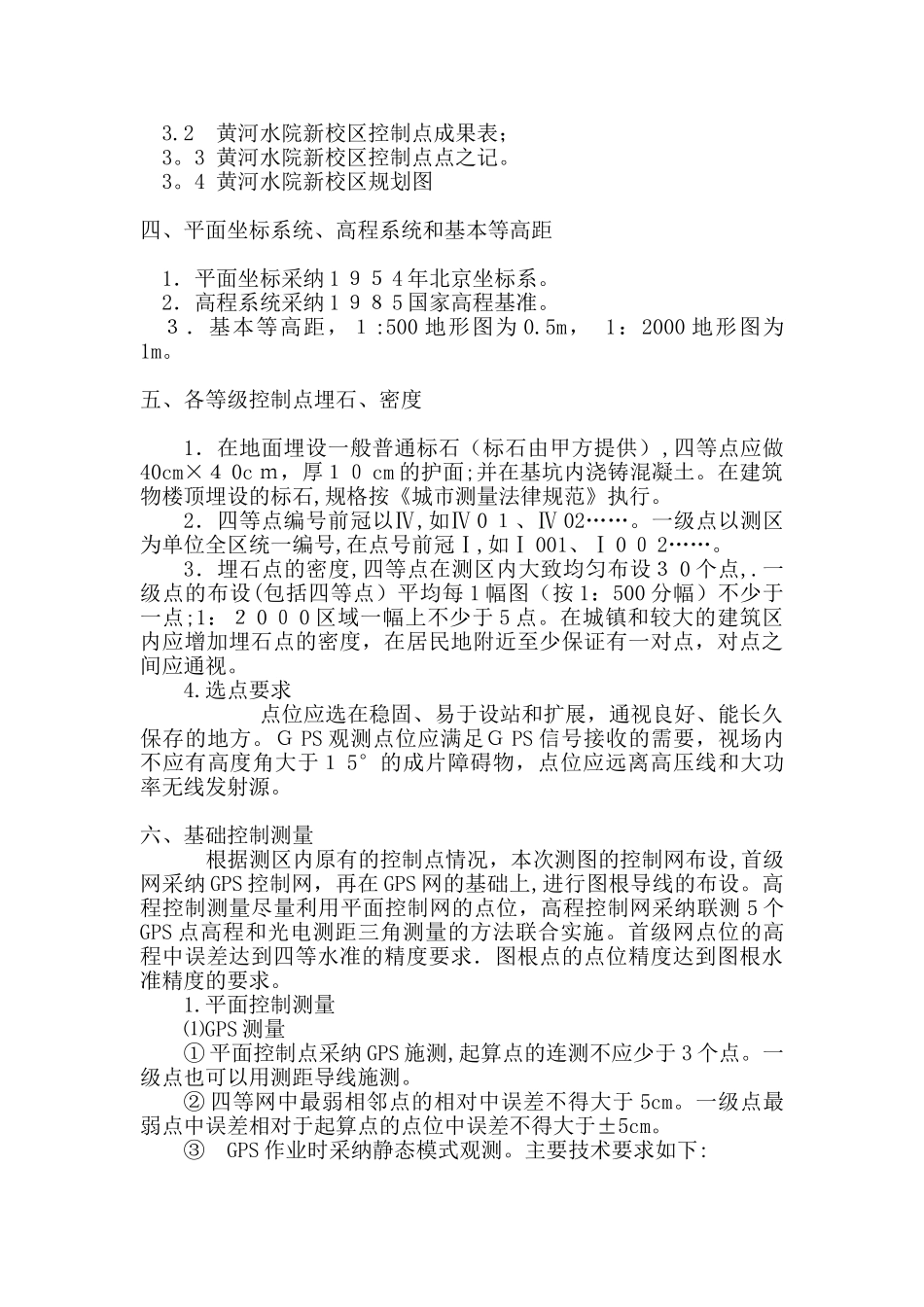

黄河水利职业技术学院新校区施工控制网及施工测量技术设计书批准单位: 申报单位审批意见: 总 工： 20 １ 1 年 月 日主要设计人：2024 年 月 日审批人: 目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、保证质量主要措施和要求九、成果资料的整理与上交为提高工程测量技术专业大三学生综合运用测量知识、测量仪器、测量法律规范的能力,在本学期安排本实习,主要内容有:测区踏勘、施工控制网的布设与施测等实习任务。一、测区概况本工程区位于开封市东京大道西段黄河水院西校区,地处东经1 １ 4°2 ８′，北纬 34°48′。 北望果园，南至东京大道,西有河南大学公寓楼,东与建筑群相依,面积约 9333㎡;工程区为平原地区,高程为７ 4m 左右，通视条件良好.本测区内四季分明,年平均气温 20-25℃。九月平均气温 26-28℃。地势平坦，便于测量作业。道路交综复杂，并且有众多的建筑物,并且有大片的水域,因此在布设控制网时应避开建筑物和水域,给测量工作带来不便。二、设计及作业依据1．Ｇ JJ8—99《城市测量法律规范》2.G Ｂ１ 2898—９ 1《国家三、四等水准测量法律规范》3.C Ｊ J7 ３—97《全球定位系统城市测量技术规程》三、已有资料情况３。1 黄河水院新校区１:1000 地形图;3.2 黄河水院新校区控制点成果表；3。3 黄河水院新校区控制点点之记。3。4 黄河水院新校区规划图四、平面坐标系统、高程系统和基本等高距1．平面坐标采纳 1 ９５ 4 年北京坐标系。2．高程系统采纳 1 ９８ 5 国家高程基准。３．基本等高距，１:500 地形图为 0.5m， 1：2000 地形图为1m。五、各等级控制点埋石、密度1．在地面埋设一般普通标石（标石由甲方提供）,四等点应做40cm×４ 0c ｍ，厚１０ cm 的护面;并在基坑内浇铸混凝土。在建筑物楼顶埋设的标石,规格按《城市测量法律规范》执行。2．四等点编号前冠以Ⅳ,如Ⅳ 0 １、Ⅳ 02……。一级点以测区为单位全区统一编号,在点号前冠Ⅰ,如Ⅰ 001、Ⅰ 0 ０ 2……。3．埋石点的密度,四等点在测区内大致均匀布设３ 0 个点,.一级点的布设(包括四等点）平均每 1 幅图（按 1：500 分幅）不少于一点;1：２ 0 ０ 0 区域一幅上不少于 5 点。在城镇和较大的建筑区内应增加埋石点的密度，在居民地附近至少保证有一对点，对点之间应通视。4.选点要求 点位应选...
