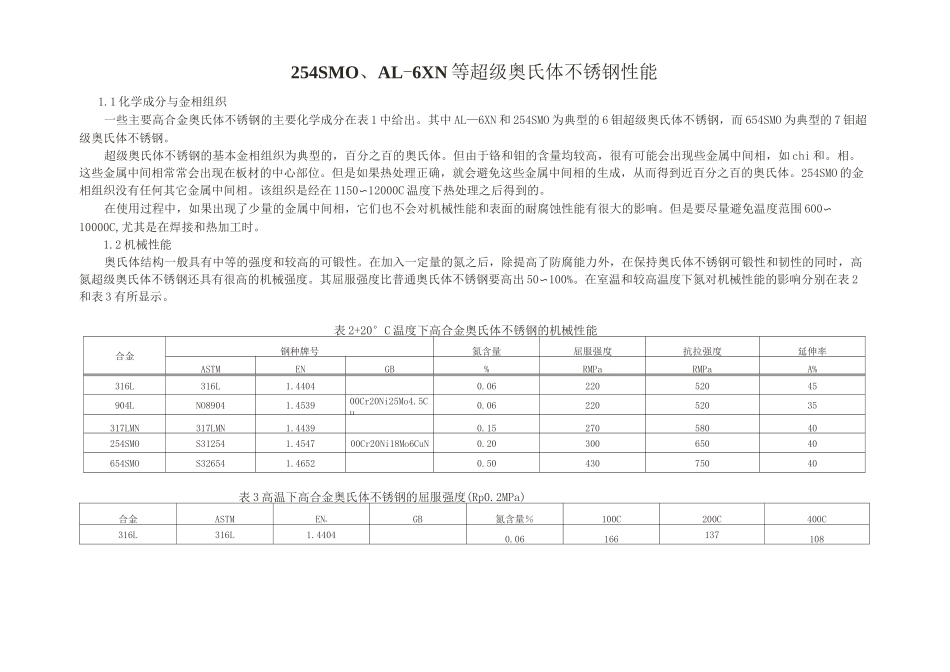

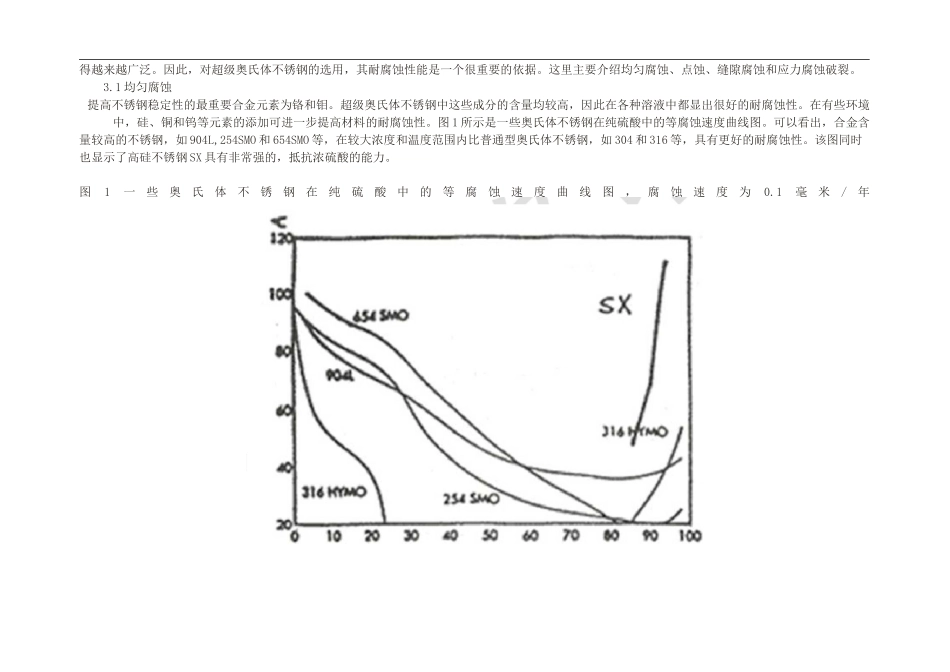

254SMO、AL-6XN 等超级奥氏体不锈钢性能1.1 化学成分与金相组织一些主要高合金奥氏体不锈钢的主要化学成分在表 1 中给出。其中 AL—6XN 和 254SMO 为典型的 6 钼超级奥氏体不锈钢，而 654SMO 为典型的 7 钼超级奥氏体不锈钢。超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如 chi 和。相。这些金属中间相常常会出现在板材的中心部位。但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。254SMO 的金相组织没有任何其它金属中间相。该组织是经在 1150〜12000C 温度下热处理之后得到的。在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。但是要尽量避免温度范围 600〜10000C,尤其是在焊接和热加工时。1.2 机械性能奥氏体结构一般具有中等的强度和较高的可锻性。在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。其屈服强度比普通奥氏体不锈钢要高出 50〜100%。在室温和较高温度下氮对机械性能的影响分别在表 2和表 3 有所显示。表 2+20°C 温度下高合金奥氏体不锈钢的机械性能合金钢种牌号氮含量屈服强度抗拉强度延伸率ASTMENGB%RMPaRMPaA%316L316L1.44040.0622052045904LNO89041.453900Cr20Ni25Mo4.5Cu0.0622052035317LMN317LMN1.44390.1527058040254SMOS312541.454700Cr20Ni18Mo6CuN0.2030065040654SMOS326541.46520.5043075040表 3 高温下高合金奥氏体不锈钢的屈服强度(Rp0.2MPa)合金ASTMEN*GB氮含量％100C200C400C316L316L1.44040.06166137108904LN089041.453900Cr20Ni25Mo4.5Cu0.06225175125317LMN317LMN1.44390.15225185150254SMOS312541.454700Cr20Ni18Mo6CuN0.20230190160654SMOS326541.46520.50350315295如表 2 和表 3 所示，在所有温度下机械强度均随氮含量的增加而提高。尽管强度增加了许多，但超级奥氏体不锈钢的延伸率仍然很高。甚至高于许多低合金钢的延伸率。这主要是由于其较高的含氮量和与之相关的另一个特点一一高加工硬化率，见图 2 和图 3。因此经冷加工成型的部件就可获得很高的强度。可利用这一特性的用途包括较深井中的管道及螺栓等。和普通奥氏体不锈钢一样，超级奥氏体不锈钢的低温性能也是很好的。超级奥氏体不锈钢的抗撞击及抗断裂能力是很高的，...
