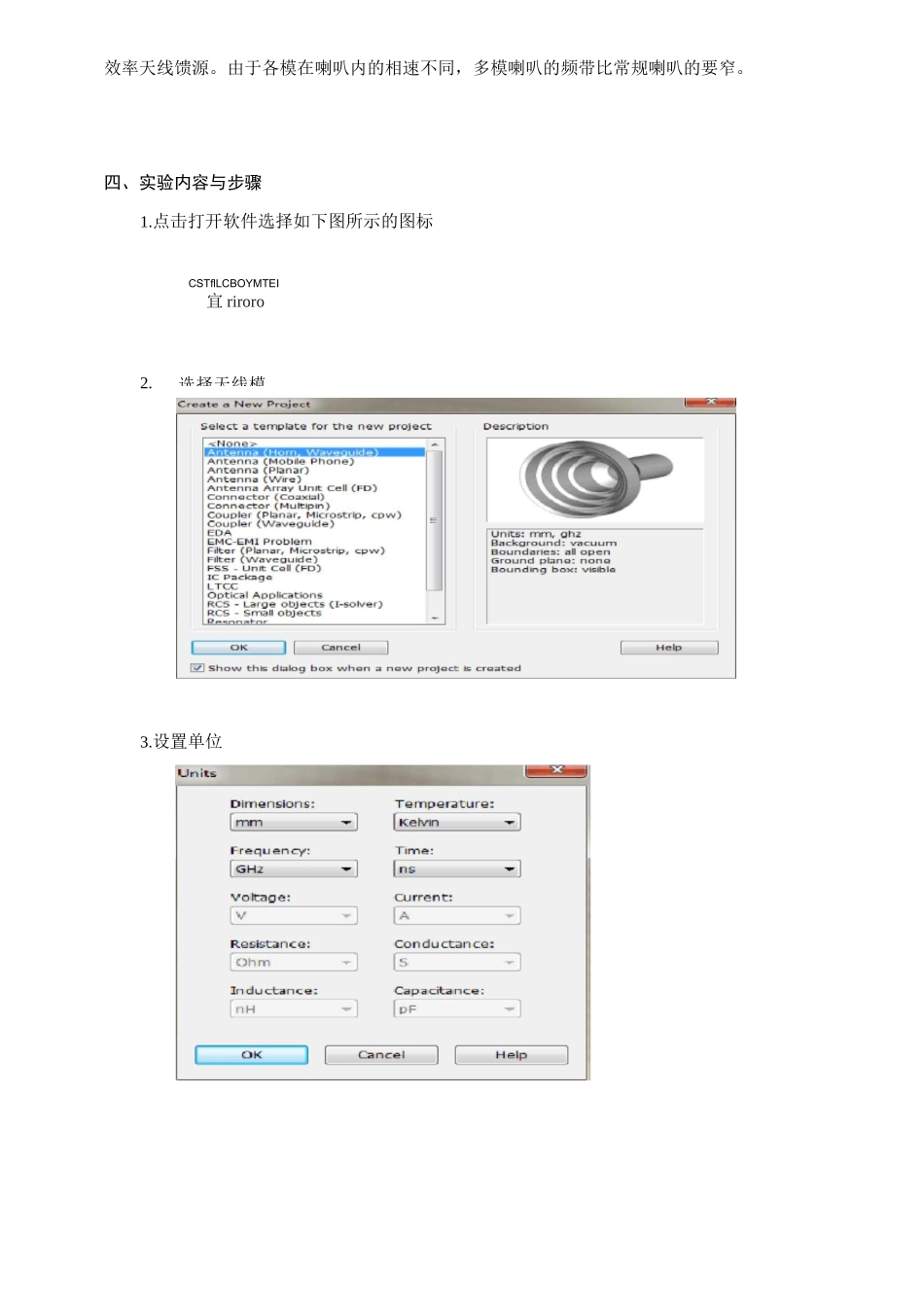

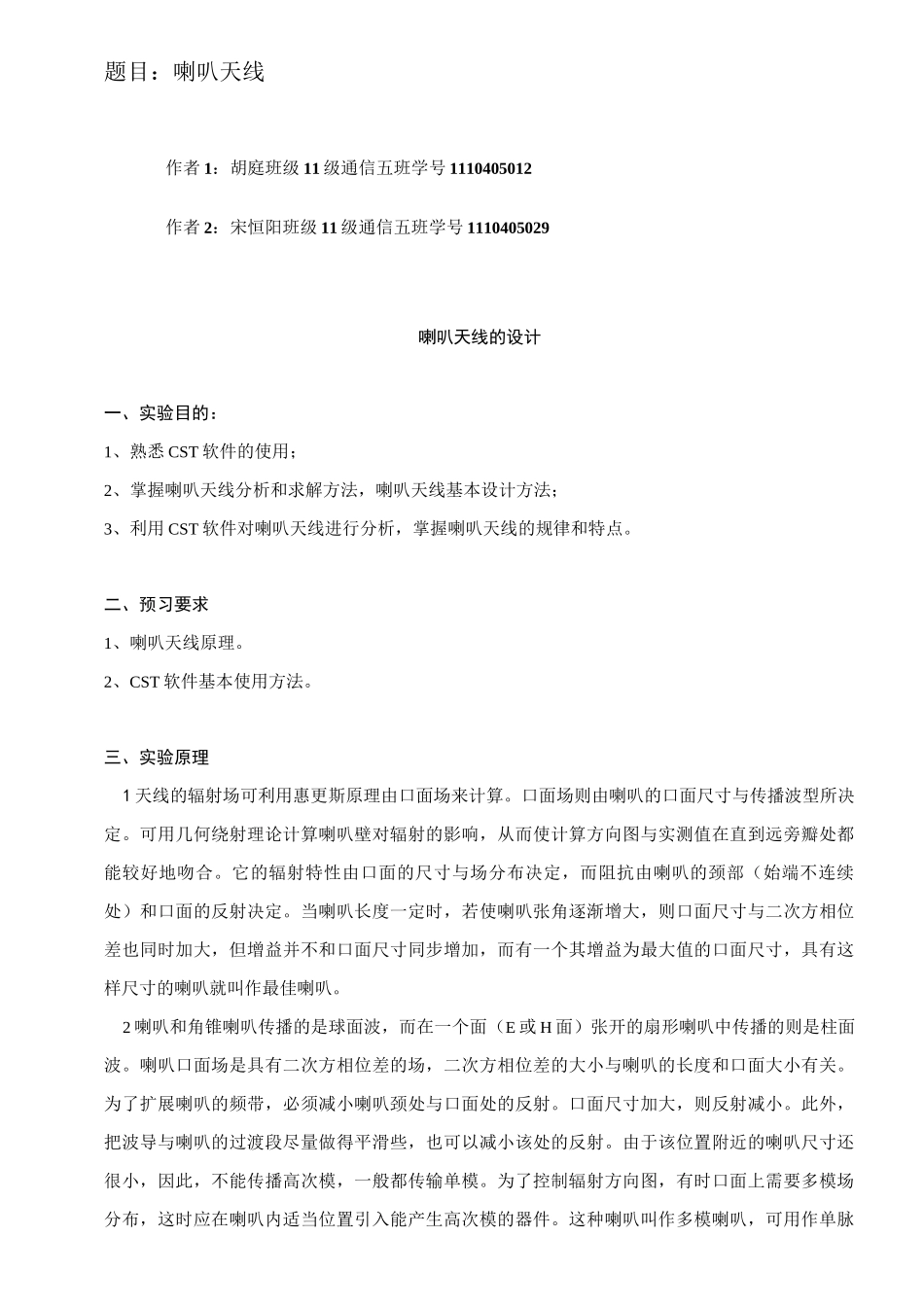

题目：喇叭天线作者 1：胡庭班级 11 级通信五班学号 1110405012作者 2：宋恒阳班级 11 级通信五班学号 1110405029喇叭天线的设计一、实验目的：1、熟悉 CST 软件的使用；2、掌握喇叭天线分析和求解方法，喇叭天线基本设计方法；3、利用 CST 软件对喇叭天线进行分析，掌握喇叭天线的规律和特点。二、预习要求1、喇叭天线原理。2、CST 软件基本使用方法。三、实验原理1 天线的辐射场可利用惠更斯原理由口面场来计算。口面场则由喇叭的口面尺寸与传播波型所决定。可用几何绕射理论计算喇叭壁对辐射的影响，从而使计算方向图与实测值在直到远旁瓣处都能较好地吻合。它的辐射特性由口面的尺寸与场分布决定，而阻抗由喇叭的颈部（始端不连续处）和口面的反射决定。当喇叭长度一定时，若使喇叭张角逐渐增大，则口面尺寸与二次方相位差也同时加大，但增益并不和口面尺寸同步增加，而有一个其增益为最大值的口面尺寸，具有这样尺寸的喇叭就叫作最佳喇叭。2 喇叭和角锥喇叭传播的是球面波，而在一个面（E 或 H 面）张开的扇形喇叭中传播的则是柱面波。喇叭口面场是具有二次方相位差的场，二次方相位差的大小与喇叭的长度和口面大小有关。为了扩展喇叭的频带，必须减小喇叭颈处与口面处的反射。口面尺寸加大，则反射减小。此外，把波导与喇叭的过渡段尽量做得平滑些，也可以减小该处的反射。由于该位置附近的喇叭尺寸还很小，因此，不能传播高次模，一般都传输单模。为了控制辐射方向图，有时口面上需要多模场分布，这时应在喇叭内适当位置引入能产生高次模的器件。这种喇叭叫作多模喇叭，可用作单脉冲雷达或高效率天线馈源。由于各模在喇叭内的相速不同，多模喇叭的频带比常规喇叭的要窄。四、实验内容与步骤1.点击打开软件选择如下图所示的图标CSTflLCBOYMTEI宜 riroro2.3.设置单位选择天线模LowerYdistance:0LowerZdistance:0.0UpperYdistan 匚已:aUpper7.distance:a5.定义结构CylinderName:OKsoid3Previeworientationx-Y*ZcancelOirtQ「ndiuf：Innerradius:2.52Xcanter:Ycenter:Q0Zmh:Zmax:-3.5]DSegments:0Component:匚 omponentlMatenal:Vm 匚 HUE▼Help4.设置背景材料Materialpropertie-sMateriaItype:Normal 丁Propertie-s...Multiplelayer-GSurroundingspa 匚日A.pplyinalldirectionsLower 耗 distance:0UpperXdistance:a□KApplyHelpTVDG:Mue:1.0ConeZnin:HolpmmISteiiHtianxBn3:lDRes..,Ycenter:0:PECIN^me;soli 由□r...
