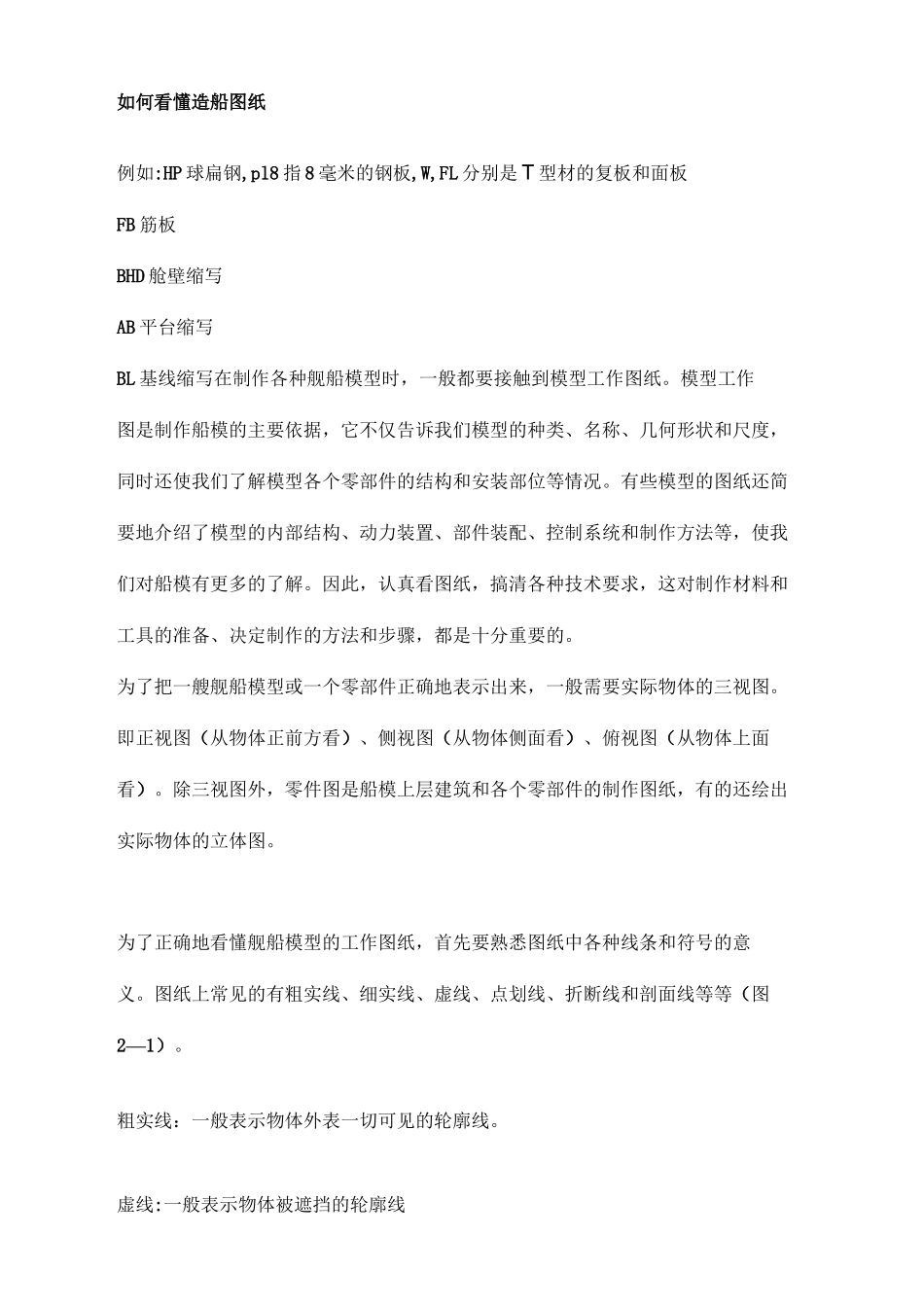

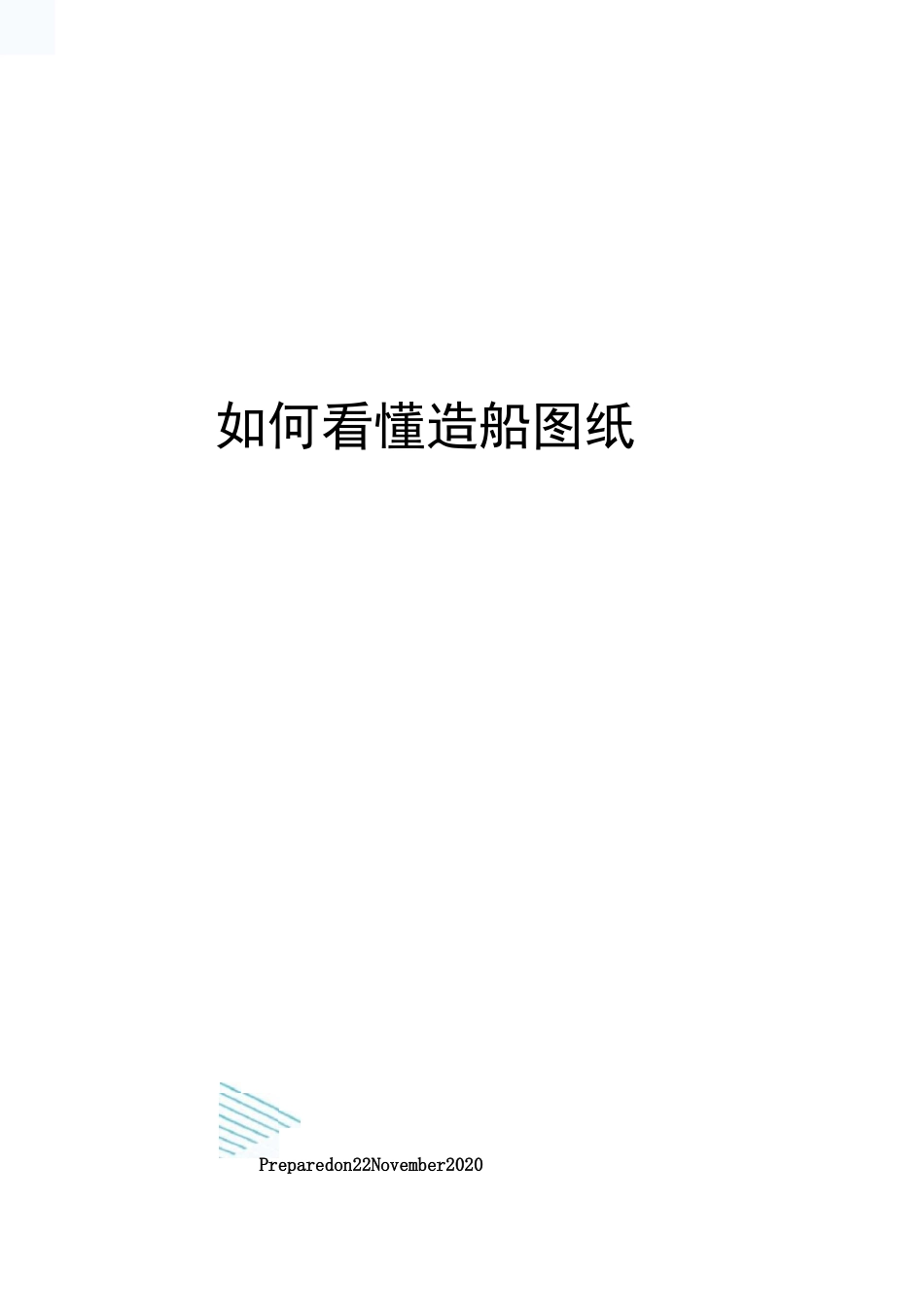

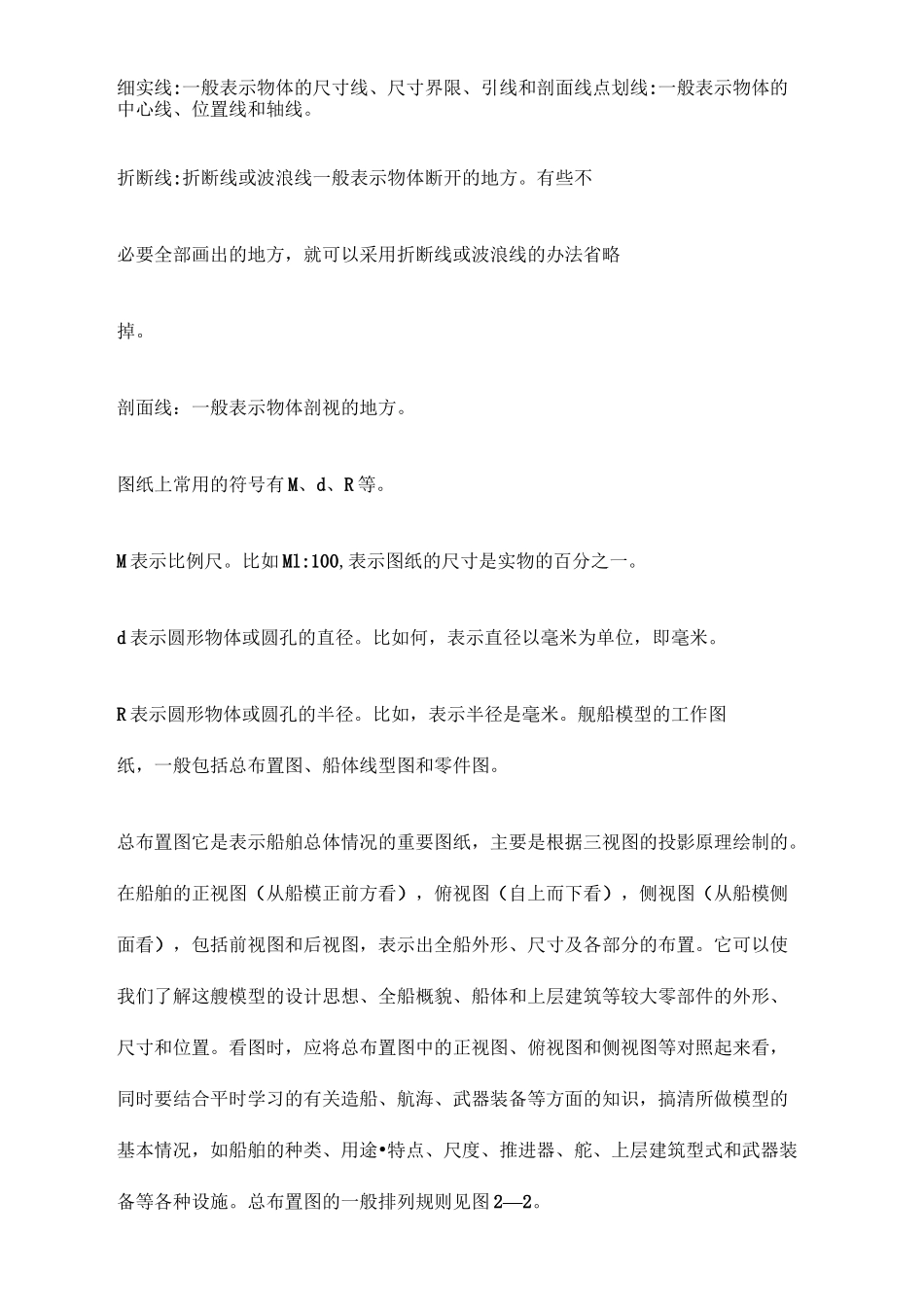

如何看懂造船图纸Preparedon22November2020如何看懂造船图纸例如:HP 球扁钢,pl8 指 8 毫米的钢板,W,FL 分别是 T 型材的复板和面板FB 筋板BHD 舱壁缩写AB 平台缩写BL 基线缩写在制作各种舰船模型时，一般都要接触到模型工作图纸。模型工作图是制作船模的主要依据，它不仅告诉我们模型的种类、名称、几何形状和尺度，同时还使我们了解模型各个零部件的结构和安装部位等情况。有些模型的图纸还简要地介绍了模型的内部结构、动力装置、部件装配、控制系统和制作方法等，使我们对船模有更多的了解。因此，认真看图纸，搞清各种技术要求，这对制作材料和工具的准备、决定制作的方法和步骤，都是十分重要的。为了把一艘舰船模型或一个零部件正确地表示出来，一般需要实际物体的三视图。即正视图（从物体正前方看）、侧视图（从物体侧面看）、俯视图（从物体上面看）。除三视图外，零件图是船模上层建筑和各个零部件的制作图纸，有的还绘出实际物体的立体图。为了正确地看懂舰船模型的工作图纸，首先要熟悉图纸中各种线条和符号的意义。图纸上常见的有粗实线、细实线、虚线、点划线、折断线和剖面线等等（图2—1）。粗实线：一般表示物体外表一切可见的轮廓线。虚线:一般表示物体被遮挡的轮廓线细实线:一般表示物体的尺寸线、尺寸界限、引线和剖面线点划线:一般表示物体的中心线、位置线和轴线。折断线:折断线或波浪线一般表示物体断开的地方。有些不必要全部画出的地方，就可以采用折断线或波浪线的办法省略掉。剖面线：一般表示物体剖视的地方。图纸上常用的符号有 M、d、R 等。M 表示比例尺。比如 Ml:100,表示图纸的尺寸是实物的百分之一。d 表示圆形物体或圆孔的直径。比如何，表示直径以毫米为单位，即毫米。R 表示圆形物体或圆孔的半径。比如，表示半径是毫米。舰船模型的工作图纸，一般包括总布置图、船体线型图和零件图。总布置图它是表示船舶总体情况的重要图纸，主要是根据三视图的投影原理绘制的。在船舶的正视图（从船模正前方看），俯视图（自上而下看），侧视图（从船模侧面看），包括前视图和后视图，表示出全船外形、尺寸及各部分的布置。它可以使我们了解这艘模型的设计思想、全船概貌、船体和上层建筑等较大零部件的外形、尺寸和位置。看图时，应将总布置图中的正视图、俯视图和侧视图等对照起来看，同时要结合平时学习的有关造船、航海、武器装备等方面的知识，搞清所做模型的基本情况，如船舶的种类、用途•特点、尺...
