土木工程测量实习报告2025--精编范文

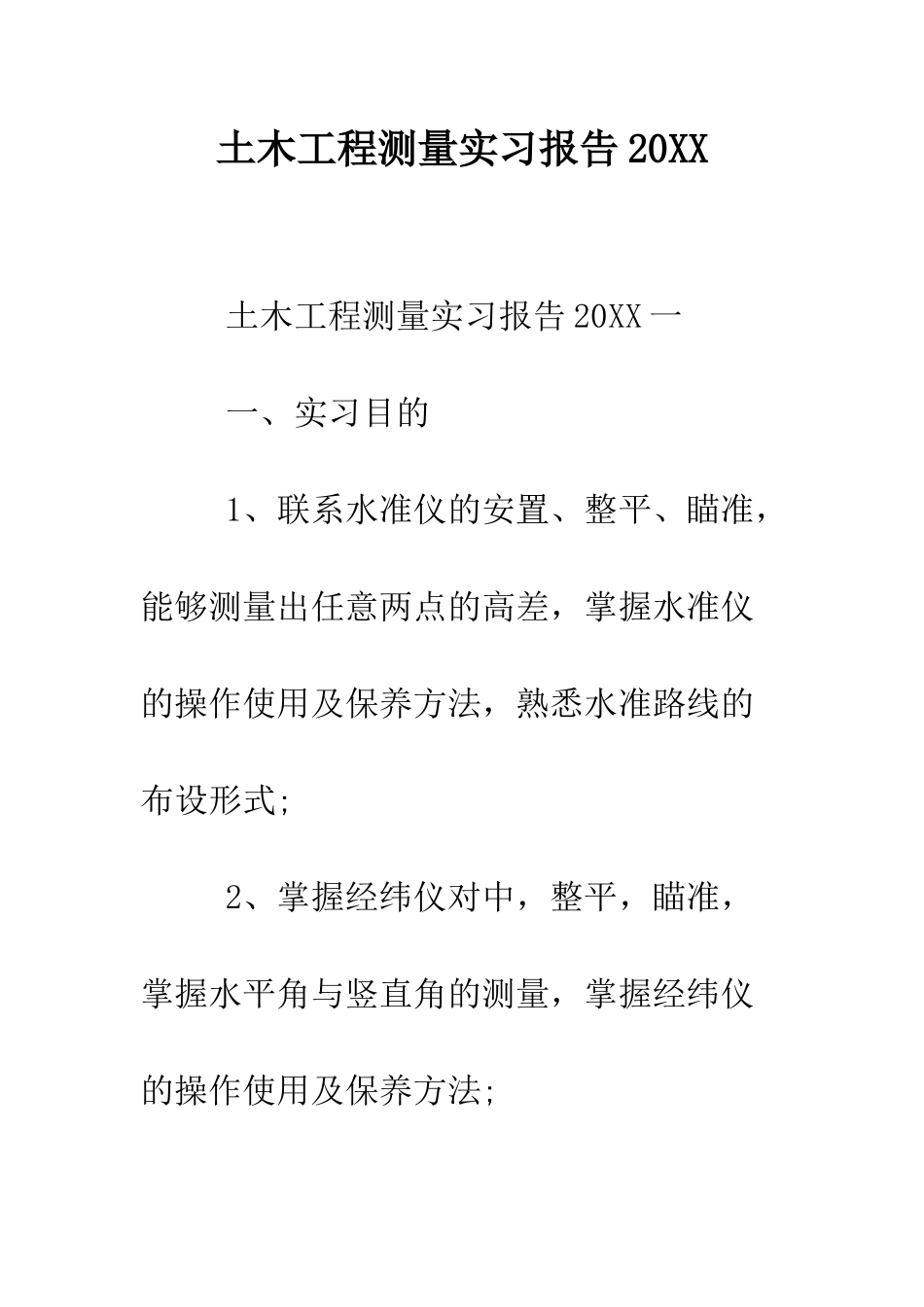

土木工程测量实习报告2025--精编范文_第1页
1/30

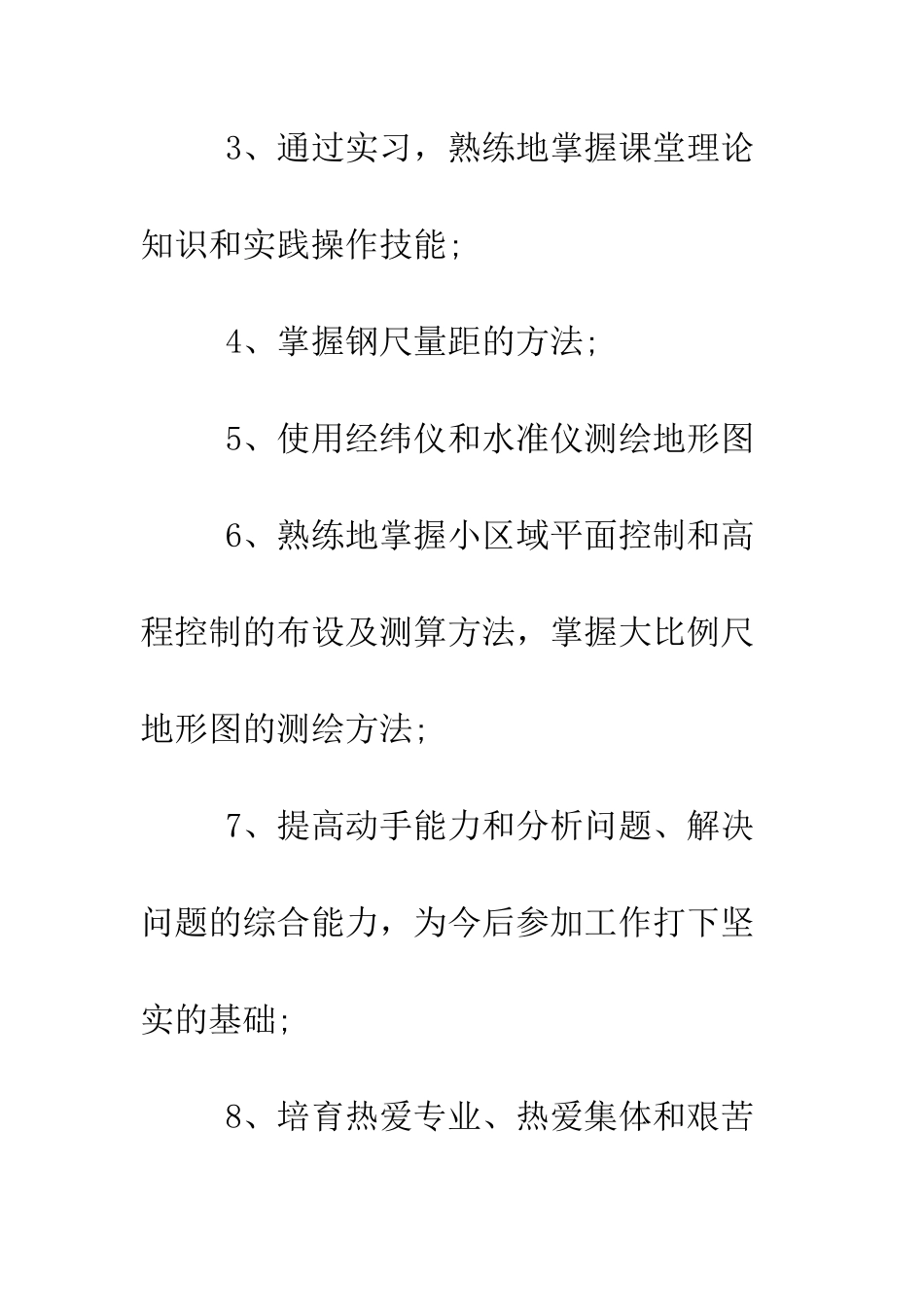

土木工程测量实习报告2025--精编范文_第2页
2/30

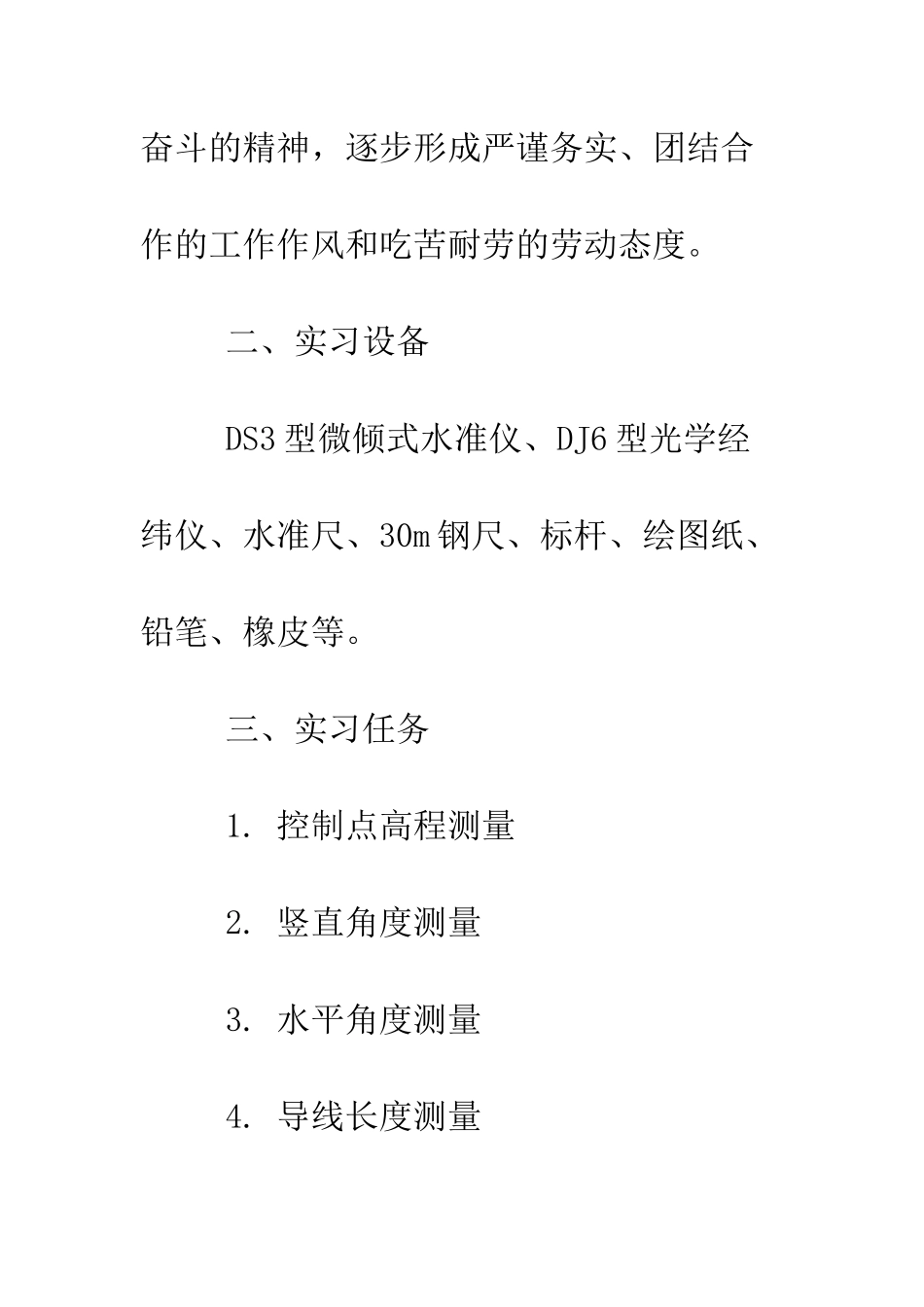

土木工程测量实习报告2025--精编范文_第3页
3/30
土木工程测量实习报告 20XX 土木工程测量实习报告 20XX 一 一、实习目的 1、联系水准仪的安置、整平、瞄准,能够测量出任意两点的高差,掌握水准仪的操作使用及保养方法,熟悉水准路线的布设形式; 2、掌握经纬仪对中,整平,瞄准,掌握水平角与竖直角的测量,掌握经纬仪的操作使用及保养方法; 3、通过实习,熟练地掌握课堂理论知识和实践操作技能; 4、掌握钢尺量距的方法; 5、使用经纬仪和水准仪测绘地形图 6、熟练地掌握小区域平面控制和高程控制的布设及测算方法,掌握大比例尺地形图的测绘方法; 7、提高动手能力和分析问题、解决问题的综合能力,为今后参加工作打下坚实的基础; 8、培育热爱专业、热爱集体和艰苦奋斗的精神,逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动态度。 二、实习设备 DS3 型微倾式水准仪、DJ6 型光学经纬仪、水准尺、30m 钢尺、标杆、绘图纸、铅笔、橡皮等。 三、实习任务 1. 控制点高程测量 2. 竖直角度测量 3. 水平角度测量 4. 导线长度测量 5. 闭合导线业内测量 6. 数据的整理、计算 7. 地形图的测绘 四、实习的内容与要求 1. 平面控制测量 图根平面控制测量一般采纳闭合导线。 (1)踏勘选点:根据测图的目的目的和测区的地形情况,拟定导线的布置形式,实地选定导线点并设立标志。踏勘选点时注意: l 相邻点间要通视,方便测角和量边; l 点位要土质坚实的地方,以便于保存点的标志和安置仪器; l 导线边长要大致相等,以使测角的精度均匀; l 导线点应选择周围地势开阔的地点,以便于测图时充分发挥控制点的作用; l 导线点的数量要足够,密度要均匀,以便于控制整个测区。 (2)水平角观测:导线转角用经纬仪测 2 个测回。 (3)边长测量:导线边长可用经纬仪视距法测量,要求进行往返测量。 (4)导线成果计算:首先件检核外业测量数据,在观测成果合格的情况下,进行闭合差调整,然后由起算数据推算个控制点的坐标。 (5)注意事项:照准目标要消除视差,观测水平角用纵丝照准目标,观测竖直角用横丝照准目标。 读取竖盘读数时,竖盘指标水准管气泡必须居中。 2、高程控制测量 (1)外业测量 外业测量用 DS3 级水准仪按四等水准测量的要求进行。 (2)内业计算 在外业观测成果检核符合要求后,根据一个已知点的高程和观测高程进行闭合水准路线的成果平差计算,推算出各个水准点的高程。 (3)注意事项 读取中丝读数之前,必须使水准管气泡居中;水准尺要竖...
