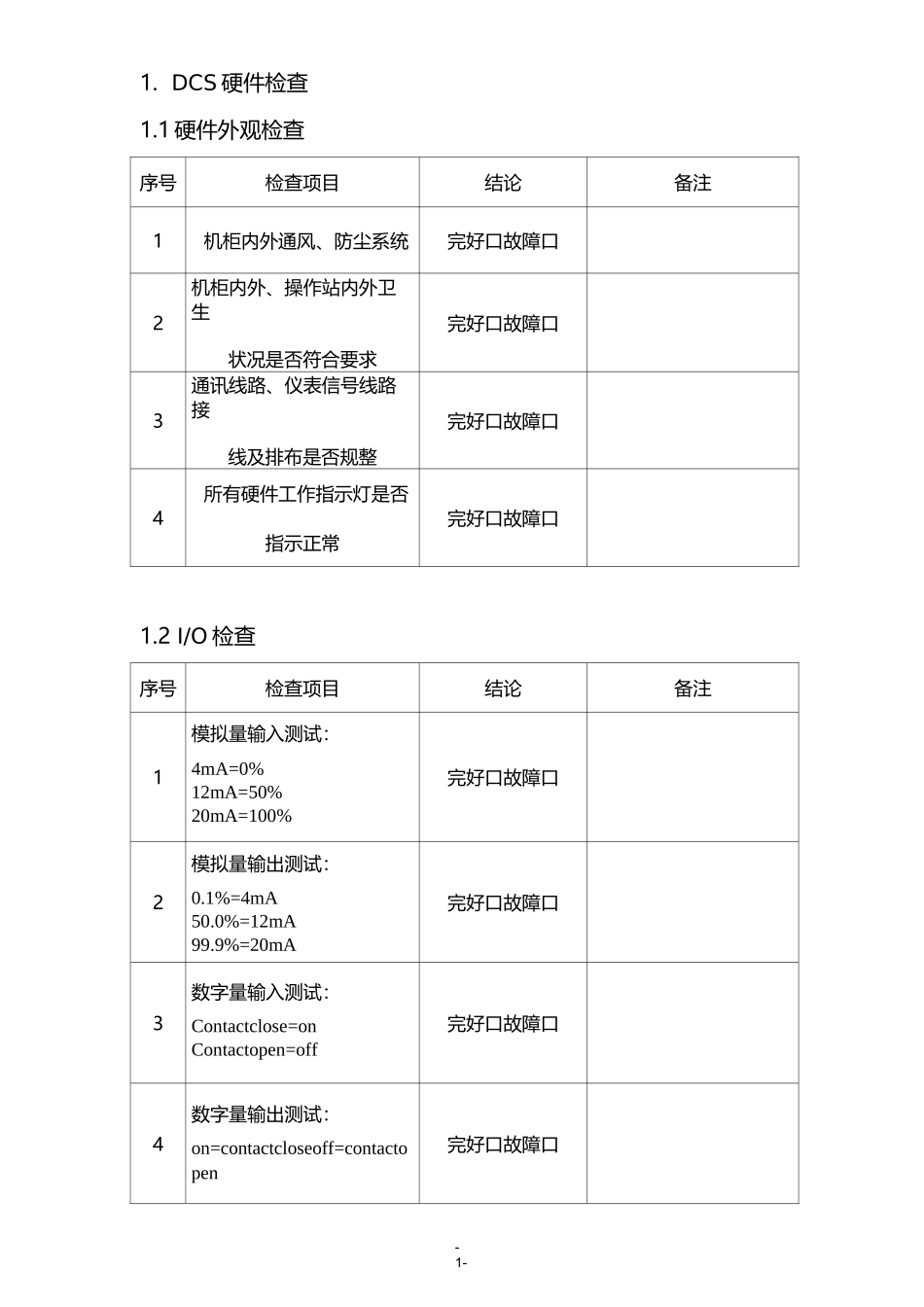

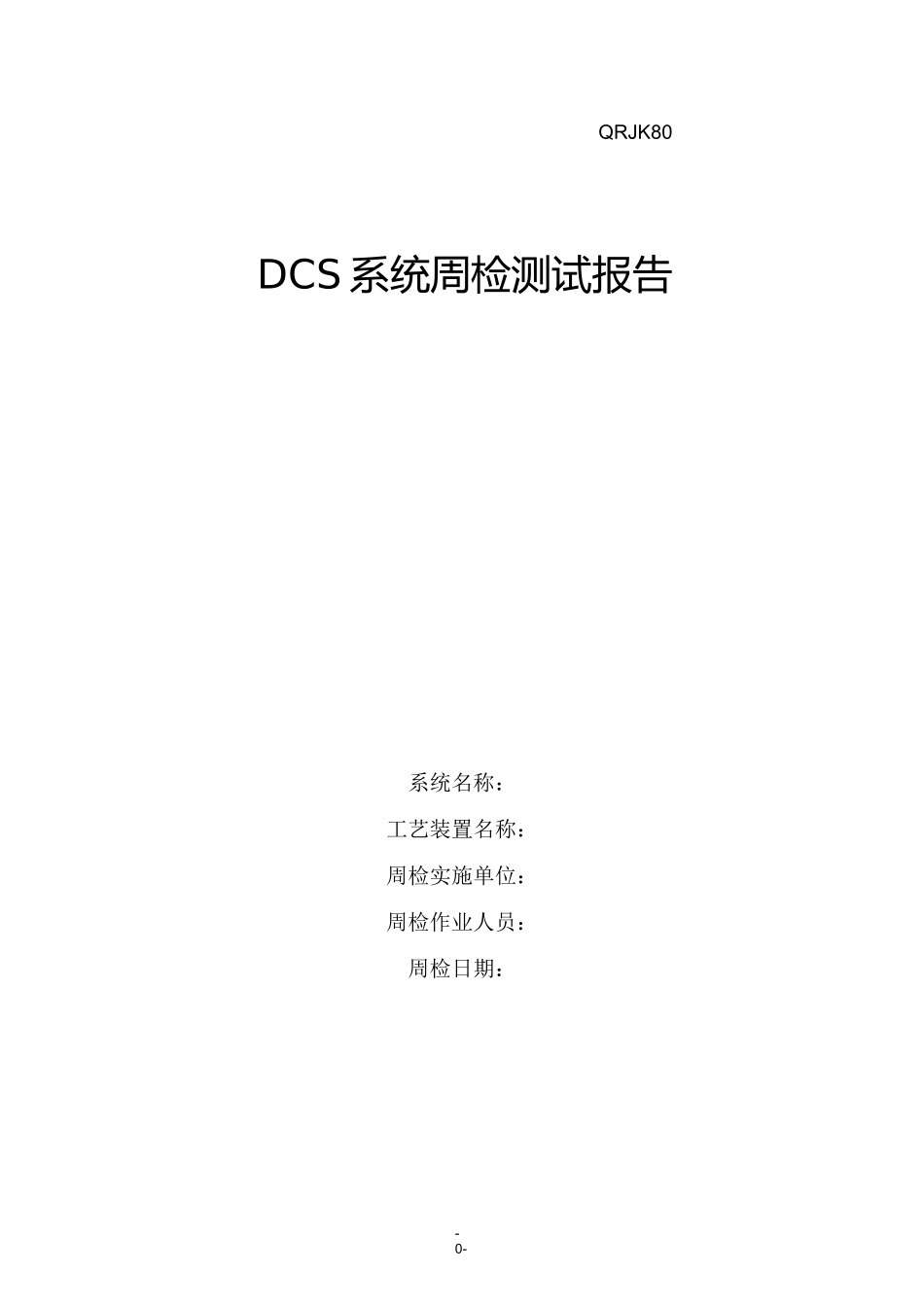

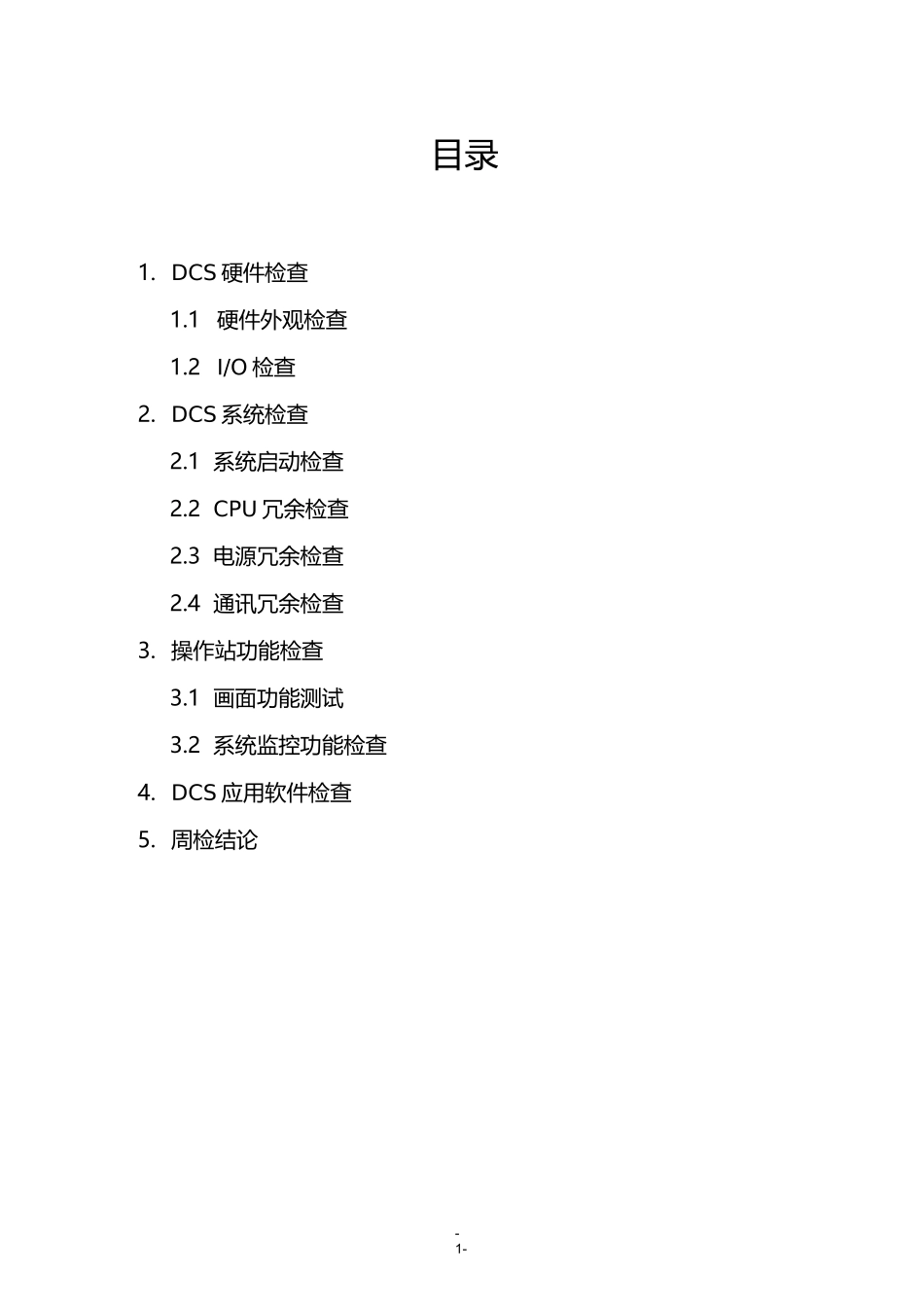

-0-QRJK80DCS 系统周检测试报告系统名称：工艺装置名称：周检实施单位：周检作业人员：周检日期：-1-目录1. DCS 硬件检查1.1 硬件外观检查1.2 I/O 检查2. DCS 系统检查2.1 系统启动检查2.2 CPU 冗余检查2.3 电源冗余检查2.4 通讯冗余检查3. 操作站功能检查3.1 画面功能测试3.2 系统监控功能检查4. DCS 应用软件检查5. 周检结论-1-1. DCS 硬件检查1.1 硬件外观检查序号检查项目结论备注1机柜内外通风、防尘系统完好口故障口2机柜内外、操作站内外卫生状况是否符合要求完好口故障口3通讯线路、仪表信号线路接线及排布是否规整完好口故障口4所有硬件工作指示灯是否指示正常完好口故障口1.2 I/O 检查序号检查项目结论备注1模拟量输入测试：4mA=0%12mA=50%20mA=100%完好口故障口2模拟量输出测试：0.1%=4mA50.0%=12mA99.9%=20mA完好口故障口3数字量输入测试：Contactclose=onContactopen=off完好口故障口4数字量输出测试：on=contactcloseoff=contactopen完好口故障口-2-2. DCS 系统检查2.1 系统启动检查序号检查项目结论备注1冷启动是否正常完好口故障口2热启动是否正常完好口故障口2.2 CPU 冗余检查序号检查项目结论备注1测试 ACTIVECPU 故障之后，STANTBYCPU 是否切换成 ACTIVE完好口故障口2切换完之后，各回路数据是否和切换之前一致完好口故障口3操作站状态报警是否指示CPU 状态报警完好口故障口2.3 电源冗余检查序号检查项目结论备注1测试各 ACTIVE 电源故障之后，STANTBY 电源是否切换成 ACTIVE完好口故障口2切换完之后，各回路数据是否和切换之前一致完好口故障口3操作站状态报警是否指示CPU 状态报警完好口故障口-3-2.4 通讯冗余检查序号检杳项目结论备注1测试 ACTIVE 通讯故障之后，STANTBY 通讯是否切换成 ACTIVE完好口故障口2切换完之后，各回路数据是否和切换之前一致完好口故障口3操作站状态报警是否指示CPU 状态报警完好口故障口3. 操作站功能检查3.1 画面功能测试序号检杳项目结论备注1流程图切换及显示完好口故障口2分组画面切换及显示完好口故障口3趋势画面切换及显示，长趋势功能是否完好完好口故障口4报警画面是否正常完好口故障口3.2 系统监控功能检查序号检杳项目结论备注1测试操作站监控控制站硬件状态的功能完好口故障口2测试操作站在线维护控制站硬件的功能完好口故障口-4-4. DCS 应用软件检查序号检查项目结论备注1仿真输入、输出，检查各回路及程序控制。完好口故障口2改变各回路及程序控制的模式，检查不同条件下的功能。完好口故障口5. 周检结论结论建议
