淄博体育场暖通初步设计说明

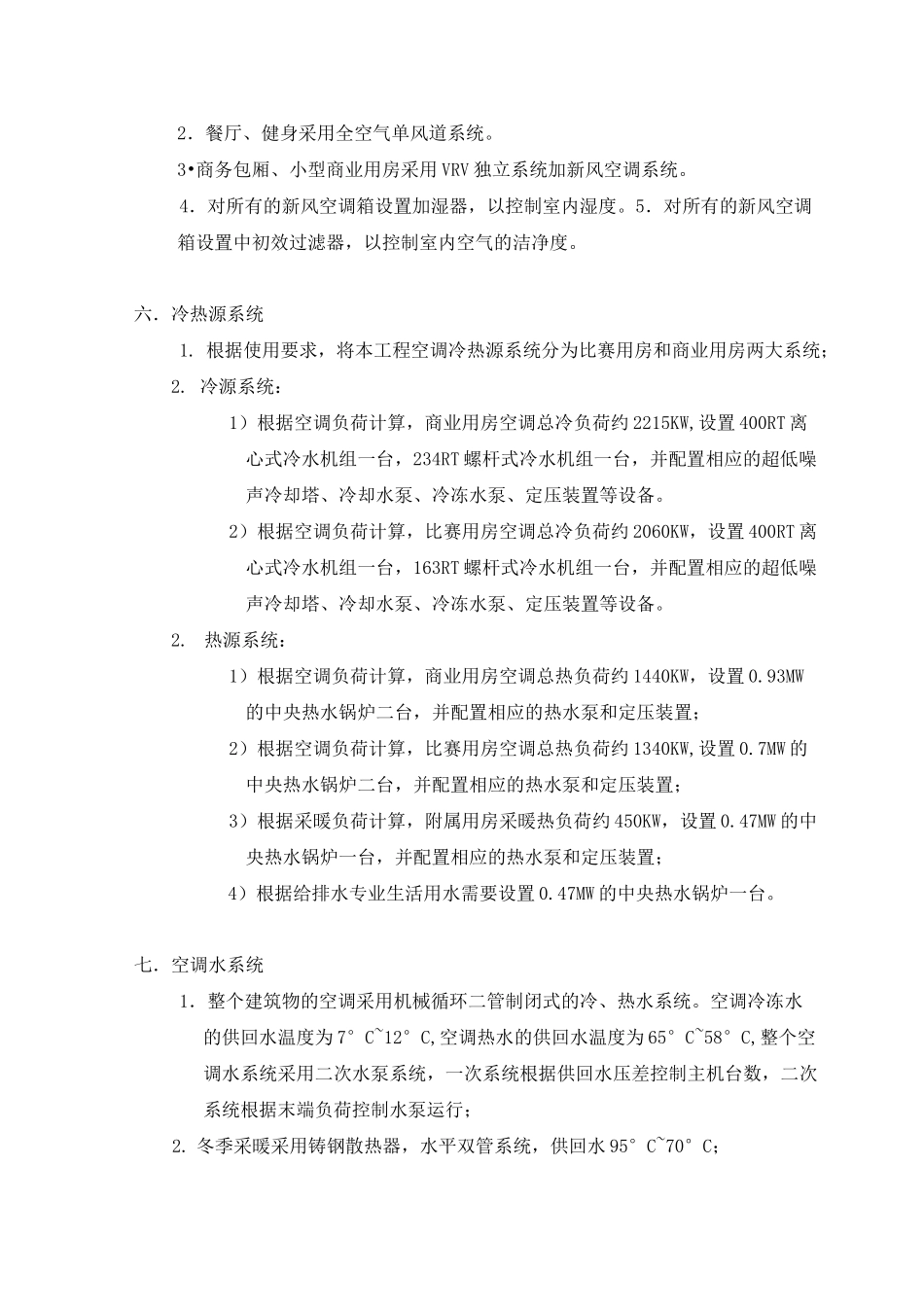

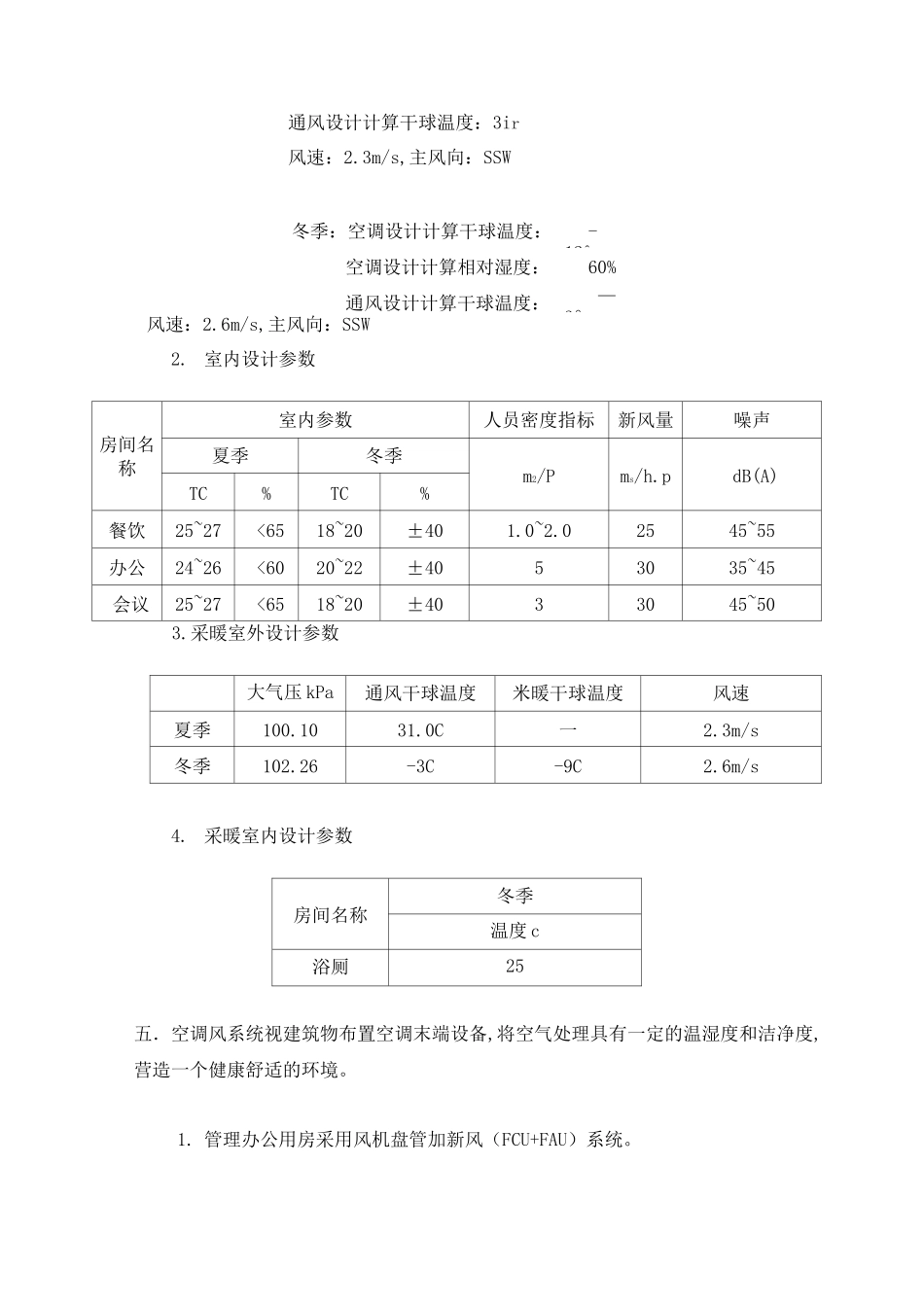

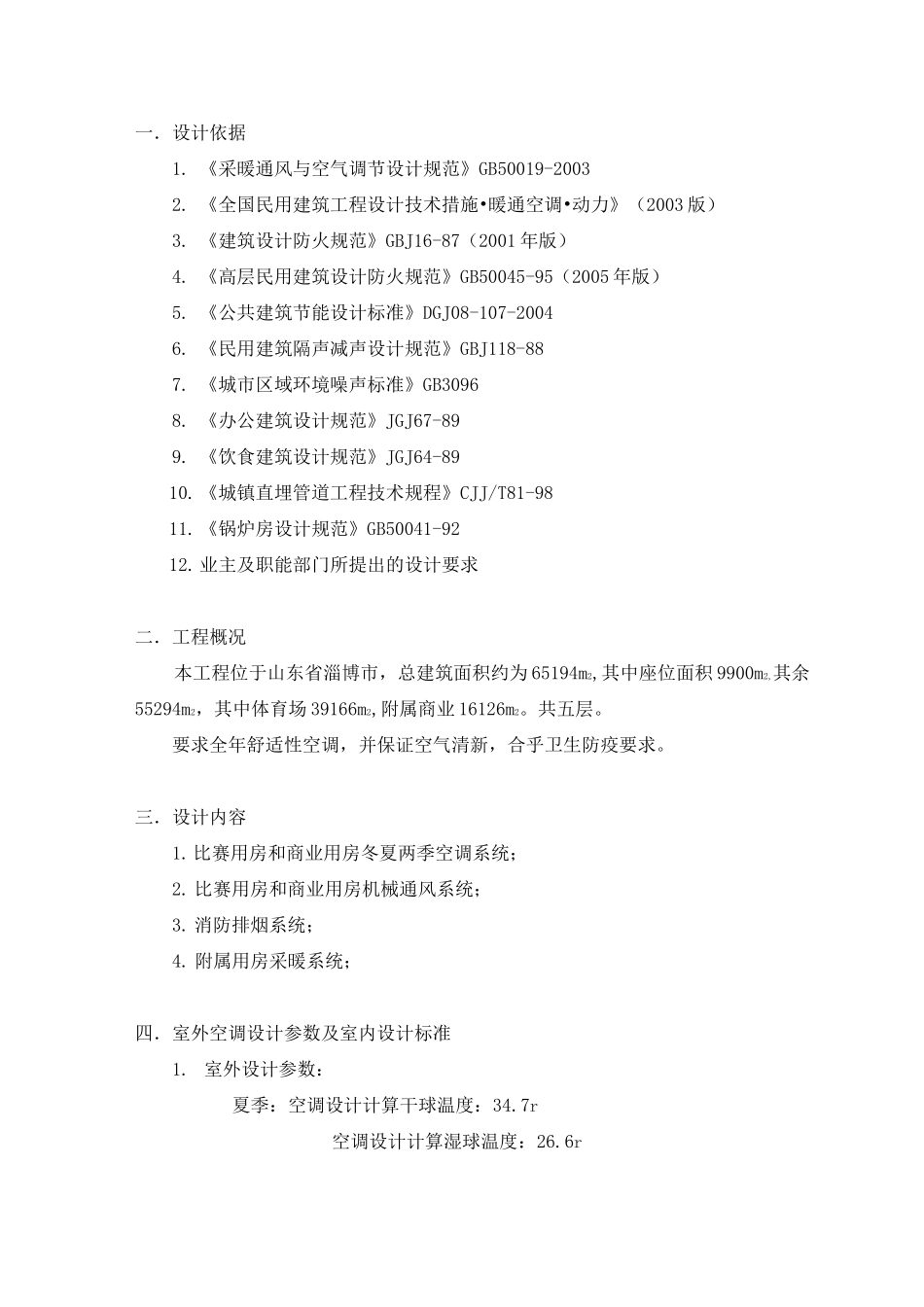

一．设计依据1. 《采暖通风与空气调节设计规范》GB50019-20032. 《全国民用建筑工程设计技术措施•暖通空调•动力》（2003 版）3. 《建筑设计防火规范》GBJ16-87（2001 年版）4. 《高层民用建筑设计防火规范》GB50045-95（2005 年版）5. 《公共建筑节能设计标准》DGJ08-107-20046. 《民用建筑隔声减声设计规范》GBJ118-887. 《城市区域环境噪声标准》GB30968. 《办公建筑设计规范》JGJ67-899. 《饮食建筑设计规范》JGJ64-8910.《城镇直埋管道工程技术规程》CJJ/T81-9811.《锅炉房设计规范》GB50041-9212.业主及职能部门所提出的设计要求二．工程概况本工程位于山东省淄博市，总建筑面积约为 65194m2,其中座位面积 9900m2,其余55294m2，其中体育场 39166m2,附属商业 16126m2。共五层。要求全年舒适性空调，并保证空气清新，合乎卫生防疫要求。三．设计内容1.比赛用房和商业用房冬夏两季空调系统；2. 比赛用房和商业用房机械通风系统；3. 消防排烟系统；4. 附属用房采暖系统；四．室外空调设计参数及室内设计标准1. 室外设计参数：夏季：空调设计计算干球温度：34.7r空调设计计算湿球温度：26.6r通风设计计算干球温度：3ir风速：2.3m/s,主风向：SSW冬季：空调设计计算干球温度：-12^空调设计计算相对湿度：60%通风设计计算干球温度：—3°c风速：2.6m/s,主风向：SSW2. 室内设计参数房间名称室内参数人员密度指标新风量噪声夏季冬季m2/Pms/h.pdB(A)TC%TC%餐饮25~27<6518~20±401.0~2.02545~55办公24~26<6020~22±4053035~45会议25~27<6518~20±4033045~503.采暖室外设计参数大气压 kPa通风干球温度米暖干球温度风速夏季100.1031.0C一2.3m/s冬季102.26-3C-9C2.6m/s4. 采暖室内设计参数房间名称冬季温度 c浴厕25五．空调风系统视建筑物布置空调末端设备,将空气处理具有一定的温湿度和洁净度,营造一个健康舒适的环境。1. 管理办公用房采用风机盘管加新风（FCU+FAU）系统。2．餐厅、健身采用全空气单风道系统。3•商务包厢、小型商业用房采用 VRV 独立系统加新风空调系统。4．对所有的新风空调箱设置加湿器，以控制室内湿度。5．对所有的新风空调箱设置中初效过滤器，以控制室内空气的洁净度。六．冷热源系统1. 根据使用要求，将本工程空调冷热源系统分为比赛用房和商业用房两大系统；2. 冷源系统：1）根据空调负荷计算，商业用房空调总冷负荷约 2215KW,设置 400RT 离心式冷水机组一台，234RT 螺杆式冷水机组一台，并配...
