水泵设计计算书参照

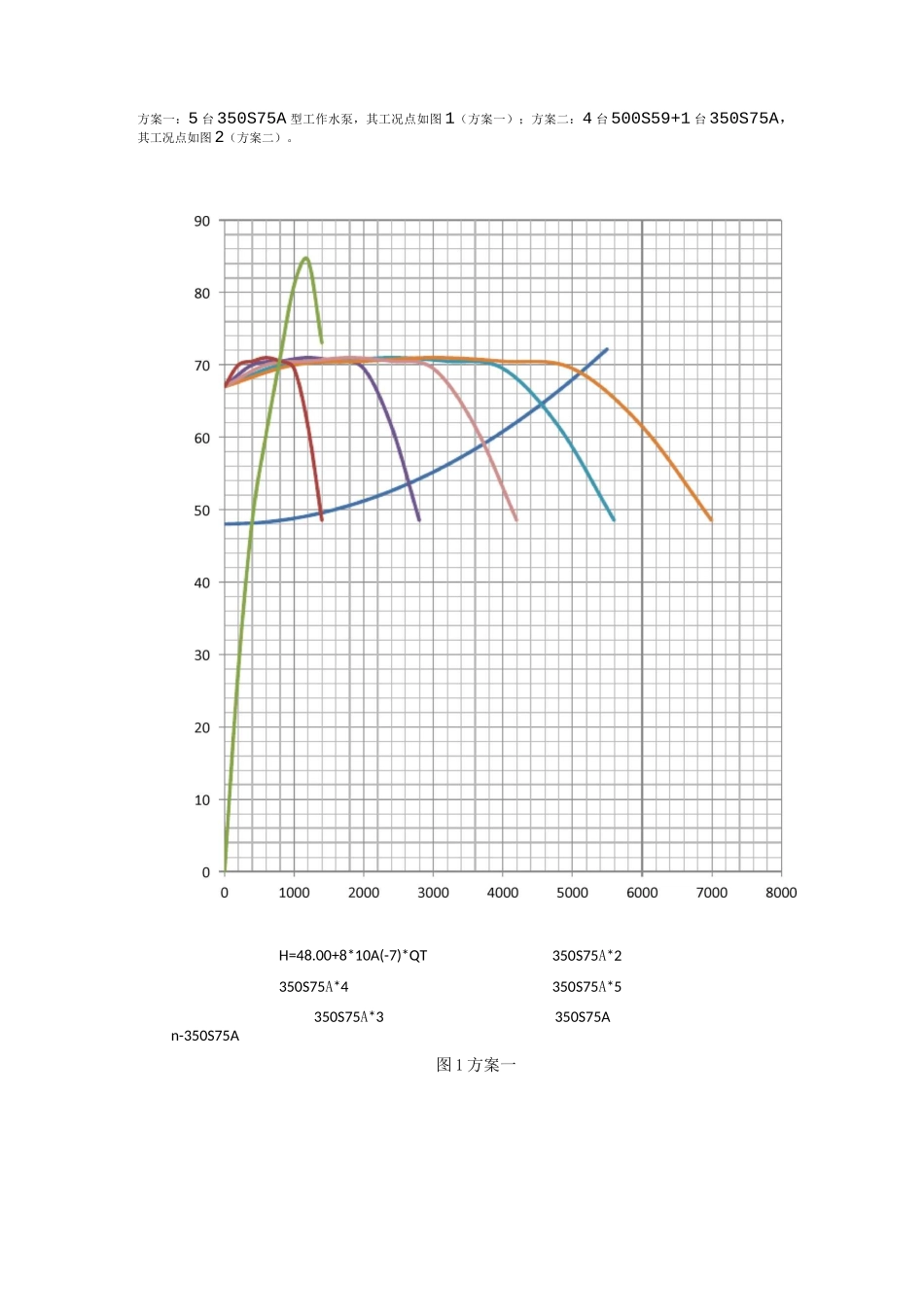

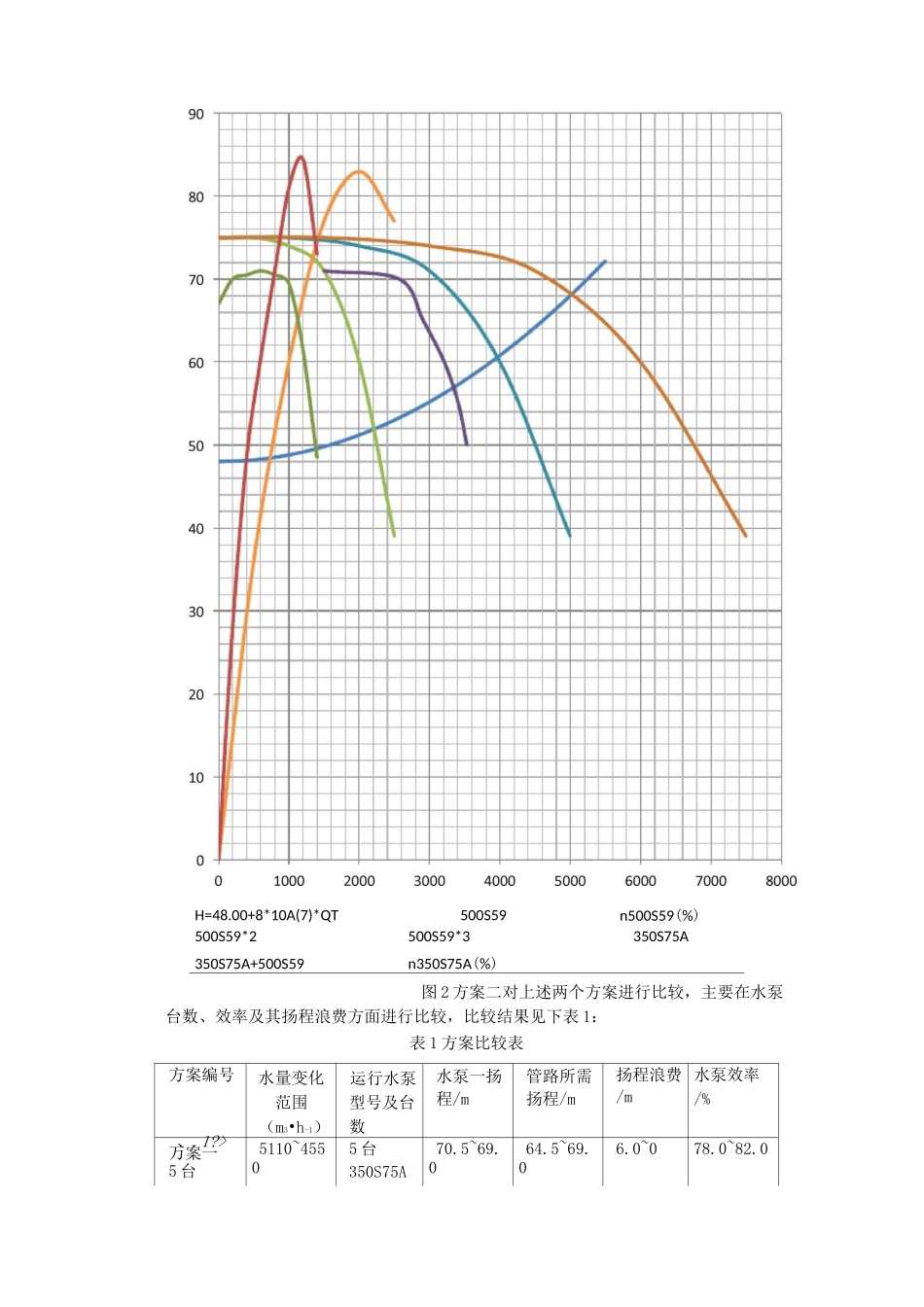

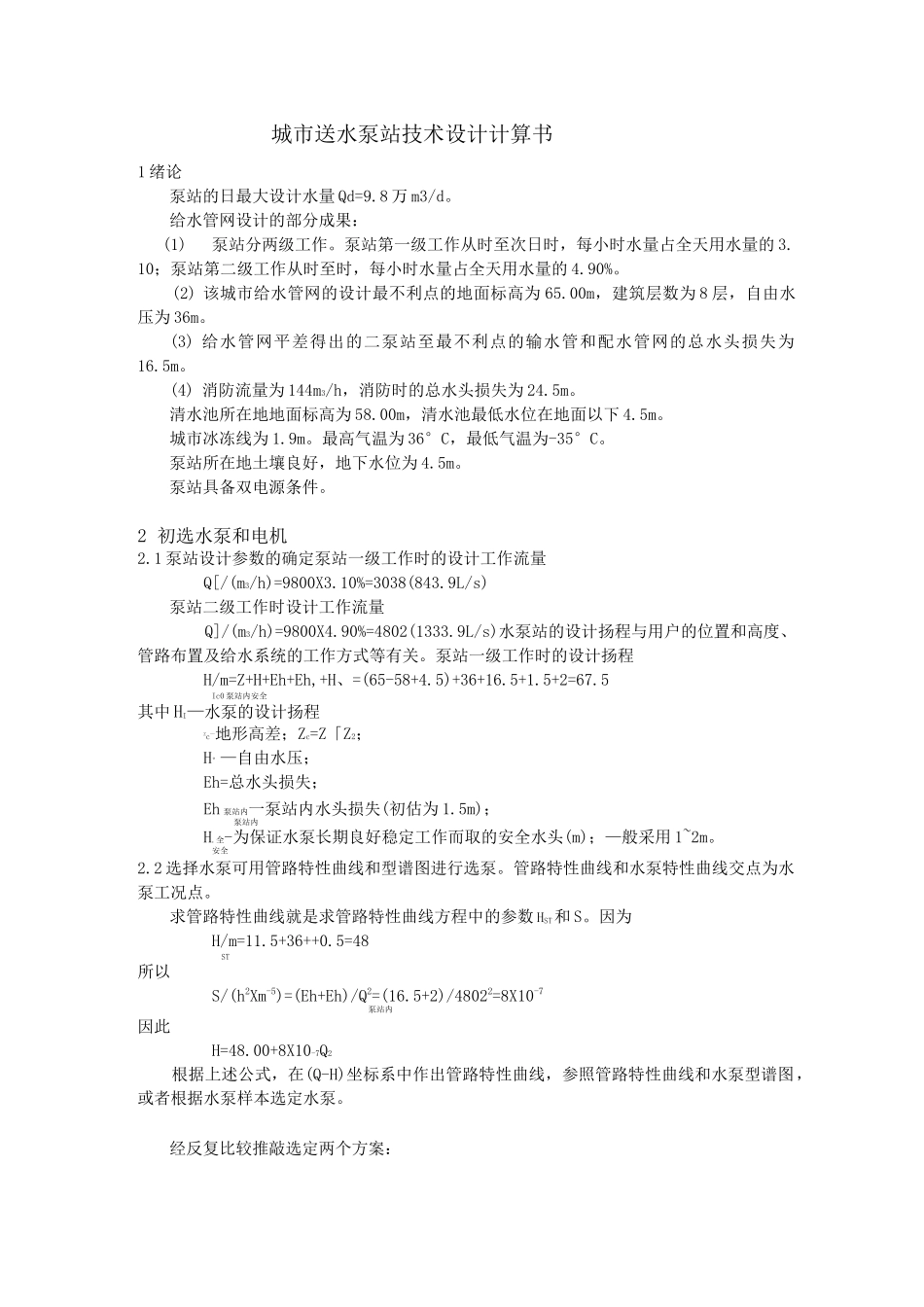

城市送水泵站技术设计计算书1 绪论泵站的日最大设计水量 Qd=9.8 万 m3/d。给水管网设计的部分成果：(1)泵站分两级工作。泵站第一级工作从时至次日时，每小时水量占全天用水量的 3.10；泵站第二级工作从时至时，每小时水量占全天用水量的 4.90%。(2) 该城市给水管网的设计最不利点的地面标高为 65.00m，建筑层数为 8 层，自由水压为 36m。(3) 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。(4) 消防流量为 144m3/h，消防时的总水头损失为 24.5m。清水池所在地地面标高为 58.00m，清水池最低水位在地面以下 4.5m。城市冰冻线为 1.9m。最高气温为 36°C，最低气温为-35°C。泵站所在地土壤良好，地下水位为 4.5m。泵站具备双电源条件。2 初选水泵和电机2.1 泵站设计参数的确定泵站一级工作时的设计工作流量Q[/(m3/h)=9800X3.10%=3038(843.9L/s)泵站二级工作时设计工作流量Q]/(m3/h)=9800X4.90%=4802(1333.9L/s)水泵站的设计扬程与用户的位置和高度、管路布置及给水系统的工作方式等有关。泵站一级工作时的设计扬程H/m=Z+H+Eh+Eh,+H、=(65-58+4.5)+36+16.5+1.5+2=67.5Ic0 泵站内安全其中 HI—水泵的设计扬程Zc—地形高差；Zc=Z「Z2；H°—自由水压；Eh=总水头损失；Eh 泵站内一泵站内水头损失(初估为 1.5m)；泵站内H.全-为保证水泵长期良好稳定工作而取的安全水头(m)；—般采用 1~2m。安全2.2 选择水泵可用管路特性曲线和型谱图进行选泵。管路特性曲线和水泵特性曲线交点为水泵工况点。求管路特性曲线就是求管路特性曲线方程中的参数 HST和 S。因为H/m=11.5+36++0.5=48ST所以S/(h2Xm-5)=(Eh+Eh)/Q2=(16.5+2)/48022=8X10-7泵站内因此H=48.00+8X10-7Q2根据上述公式，在(Q-H)坐标系中作出管路特性曲线，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。经反复比较推敲选定两个方案：方案一：5 台 350S75A 型工作水泵，其工况点如图 1（方案一）；方案二：4 台 500S59+1 台 350S75A，其工况点如图2（方案二）。H=48.00+8*10A(-7)*QT350S75A*2350S75A*4350S75A*5350S75A*3350S75An-350S75A图 1 方案一H=48.00+8*10A(7)*QT500S59n500S59(%)500S59*2500S59*3350S75A350S75A+500S59n350S75A(%)图 2 方案二对上述两个方案进行比较，主要在水泵台数、效率及其扬程浪费方面进行比较，比较结果见下表 1：表 1 方案比较表方案编号水量变化范围（m3•h-1）运行水泵型号及台数水...
