数字电路模拟试题

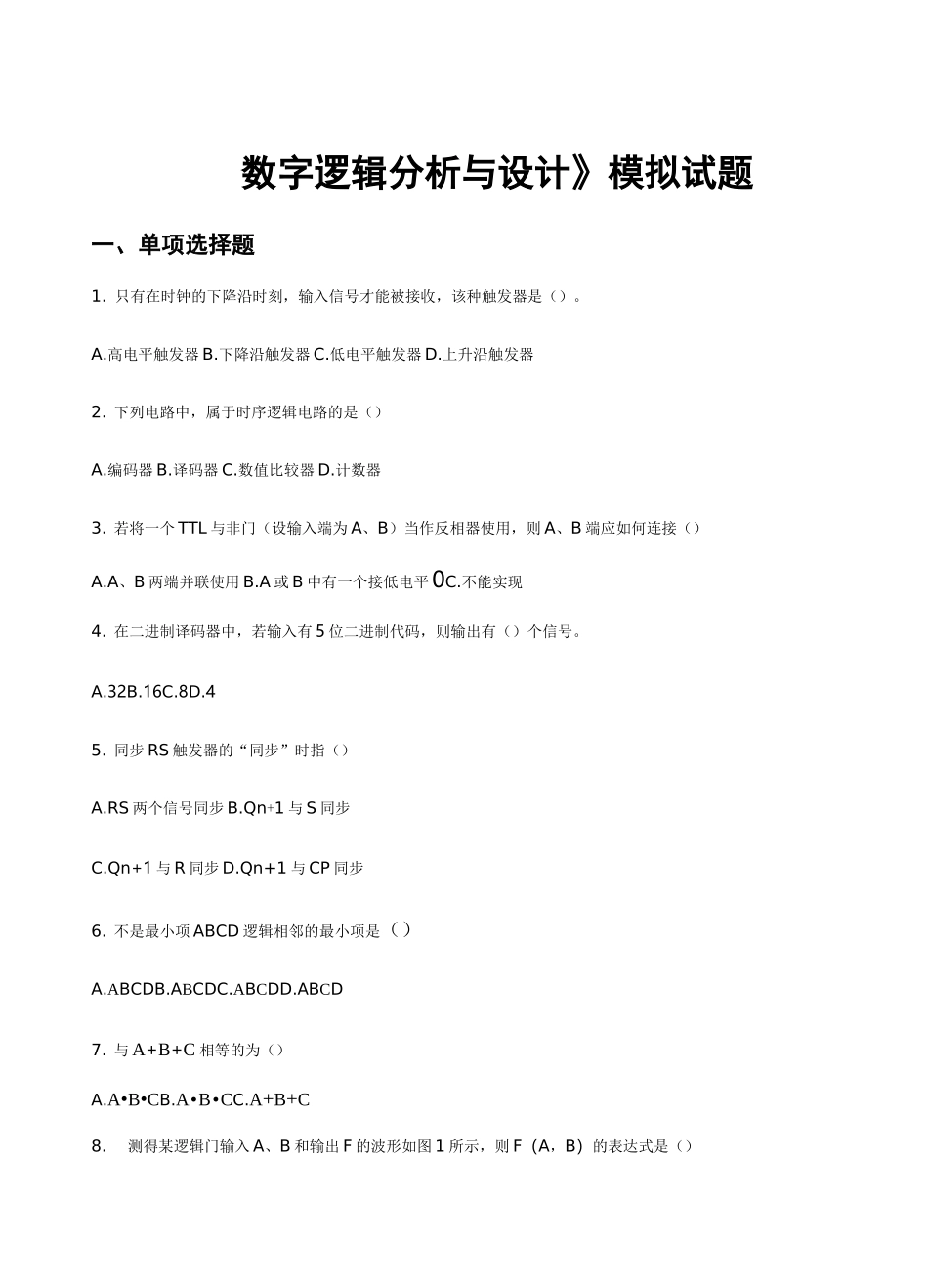

数字逻辑分析与设计》模拟试题一、单项选择题1. 只有在时钟的下降沿时刻，输入信号才能被接收，该种触发器是（）。A.高电平触发器 B.下降沿触发器 C.低电平触发器 D.上升沿触发器2. 下列电路中，属于时序逻辑电路的是（）A.编码器 B.译码器 C.数值比较器 D.计数器3. 若将一个 TTL 与非门（设输入端为 A、B）当作反相器使用，则 A、B 端应如何连接（）A.A、B 两端并联使用 B.A 或 B 中有一个接低电平0C.不能实现4. 在二进制译码器中，若输入有 5 位二进制代码，则输出有（）个信号。A.32B.16C.8D.45. 同步 RS 触发器的“同步”时指（）A.RS 两个信号同步 B.Qn+1 与 S 同步C.Qn+1 与 R 同步 D.Qn+1 与 CP 同步6. 不是最小项 ABCD 逻辑相邻的最小项是（）A.ABCDB.ABCDC.ABCDD.ABCD7. 与 A+B+C 相等的为（）A.A•B•CB.A•B•CC.A+B+C8.测得某逻辑门输入 A、B 和输出 F 的波形如图 1 所示，则 F（A，B）的表达式是（）A.F=ABB.F=A+BC.F 二 A ㊉D.F=ABA.与非B.或非C.异或D.异或非A\—E1图 19.某逻辑函数的真值表见表 1,则 F 的逻辑表达式是（）A.F 二 AB+AC表 1B.F二-AB+BCABCF00010011C.F=AB+AC010001101000D.F=AB+AC10111100111110. 要实现 Qn+1=Qn，JK 触发器的 J、K 取值应为（）AJ=K=0BJ=K=1CJ=0K=111. 可以用来实现并/串转换和串/并转换的器件是（）A.计数器 B.全加器 C.移位寄存器 D.存储器12. 下列触发器中没有计数功能的是（）A.RS 触发器 B.T 触发器 C.JK 触发器 D.「触发器13. 某逻辑电路输入 A、B 和输出 Y 的波形如图 2 所示，则此电路实现的逻辑功能是（）图 214. 若两个逻辑函数相等，则它们必然相同的是（A.真值表 B.逻辑表达式 C.逻辑图15. 能将输入信号转变成二进制代码的电路称为（A.译码器 B.编码器 C.数据选择器二、填空题）D.电路图）D.数据分配器1.完成下列数制之间的转换（25.25）二（）二（2.十进制数 7 对应的 8421 码为对应的余 3 码为3.用反演规则求出逻辑函数 F 二（A+BC）D+（A+B）CD 的反函数F=。4.用公式法化简 F=ABC+ABC+BC=5.三态逻辑门，简称 TSL 门，该门的输出有三种状态，分别6. 半导体数码显示器的内部接法有两种形式：共接法和共接法。7. 数字电路按照是否有记忆功能通常可分为两类：、。8.集电极开路门（OC 门）能够实现的功能9.图 3 中图形符号依次表示、逻辑运算。图 310. 数字电路中的三极...
