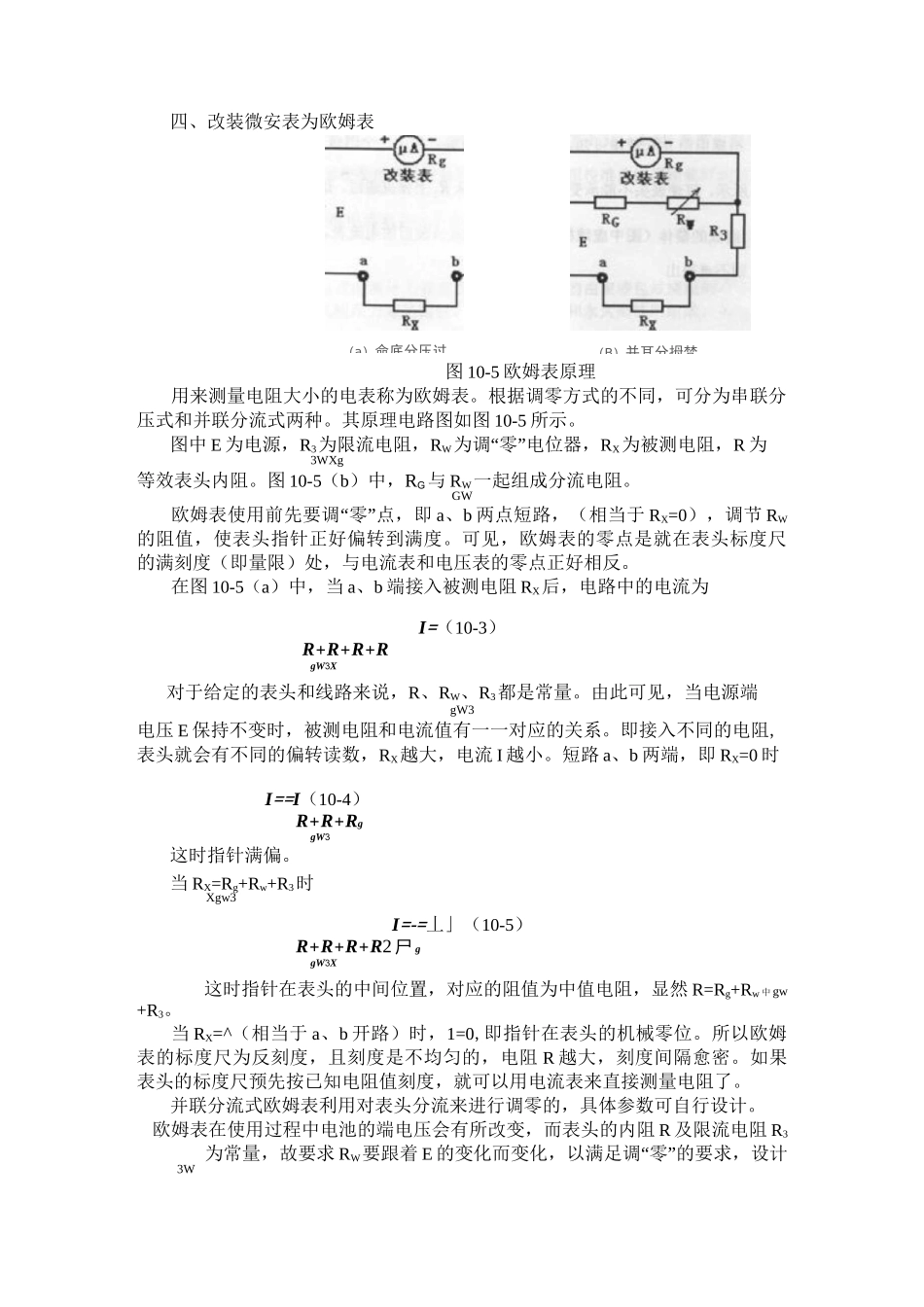

实验十电表改装与校准【实验目的】1、测量表头内阻 Rg 及满度电流 Ig2、掌握将 100 卩 A 表头改成较大量程的电流表和电压表的方法3、设计一个 R=10K0 的欧姆表，要求 E 在 1.35〜1.6V 范围内使用能调零4、用电阻器校准中欧姆表，画校准曲线，并根据校准曲线用组装好的欧姆表测未知电阻5、学会校准电流表和电压表的方法【实验仪器】FB308 型电表改装与校准实验仪 1 台，附专用连接线等。【实验原理】电表在电学测量中有着广泛的应用，因此如何了解电表和使用电表就显得十分重要。电流计（表头）由于构造的原因，一般只能测量较小的电流和电压，如果要用它来测量较大的电流或电压，就必须进行该装，以扩大其量程。万用表的原理就是对微安表头进行多量程改装而来，在电路的测量和故障检测中得到了广泛的应用。常见的磁电式电流计主要由放在永久磁场中的由细漆包线绕制的可以转动的线圈、用来产生机械反力矩的游丝、指示用的指针和永久磁铁所组成。当电流通过线圈时，载流线圈在磁场中就产生一磁力矩 M，使线圈转动并带动指针偏磁转。线圈偏转角度的大小与线圈通过的电流大小成正比，所以可由指针的偏转角度直接指示出电流值。一、测量量程 Ig、内阻 Rg电流计允许通过的最大电流称为电流计的量程，用 Ig 表示，电流计的线圈有一定内阻，用 Rg 表示，Ig 与 Rg 是两个表示电流计特性的重要参数。测量内阻 Rg 常用方法有：1.半电流法（也称中值法）。测量原理图见图 10-1。当被测电流计接在电路中时，使电流计满偏，再用十进位电阻箱与电流计并联作为分流电阻改变电阻值即改变分流程度，当电流计指针指示到中间值，且总电流强度仍保持不变，显然这时分流电阻值就等于电流计内阻。2、代替法。测量原理图见图 10-2。当被测电流计接在电路中时，用十进位电阻箱替代它，且改变电阻值，当电路中的电压不变时，且电路中的电流亦保持不变，则电阻箱的电阻值即为被测电流计内阻。替代法是一种运用很广的测量方法，具有较高的测量准确度。改装表改装表图 10-3 改装电流表图 10-4 改装电压四、改装微安表为欧姆表图 10-5 欧姆表原理用来测量电阻大小的电表称为欧姆表。根据调零方式的不同，可分为串联分压式和并联分流式两种。其原理电路图如图 10-5 所示。图中 E 为电源，R3为限流电阻，RW为调“零”电位器，RX为被测电阻，R 为3WXg等效表头内阻。图 10-5（b）中，RG与 RW一起组成分流电阻。GW欧姆表使用前先要调“零”...
