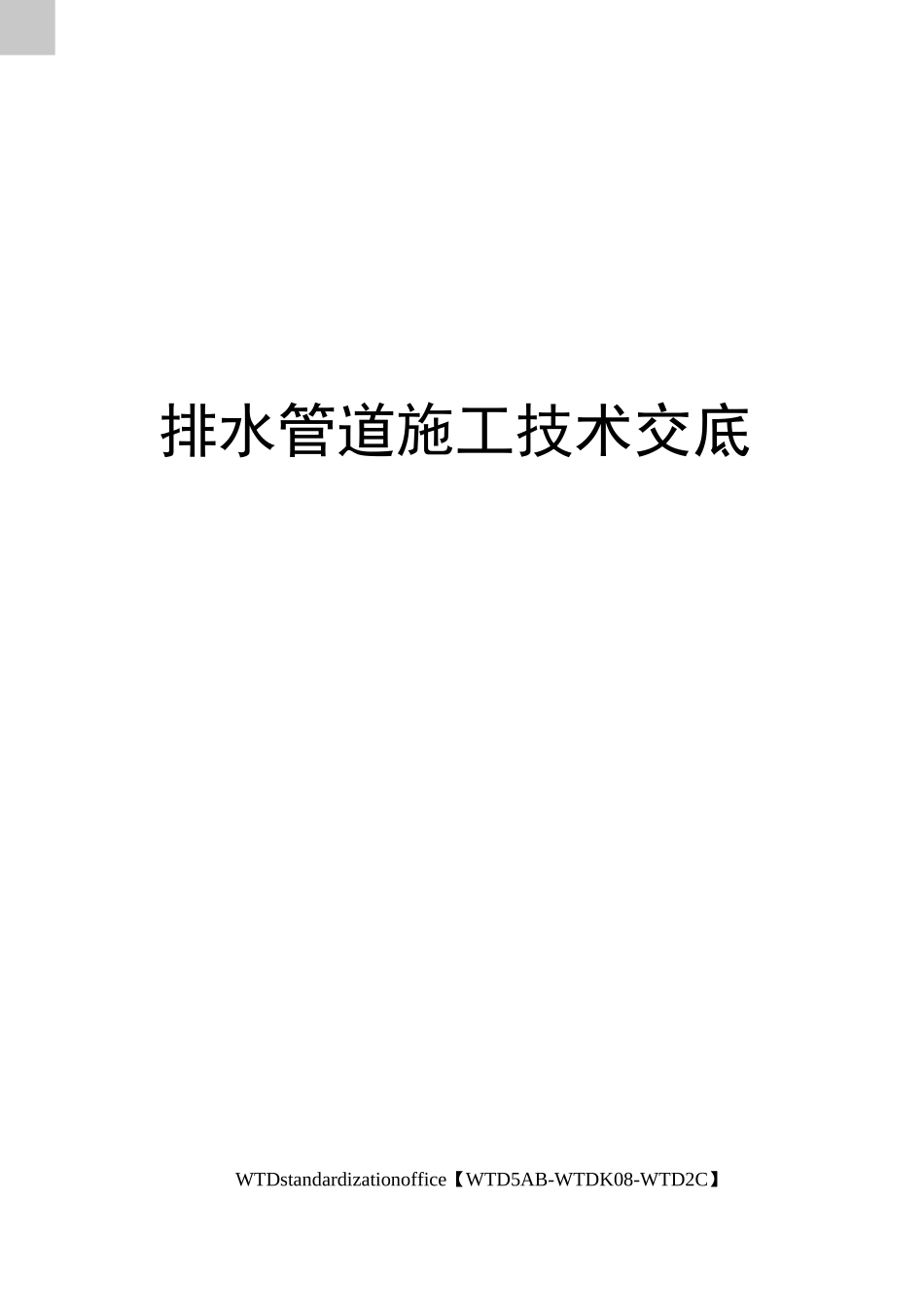

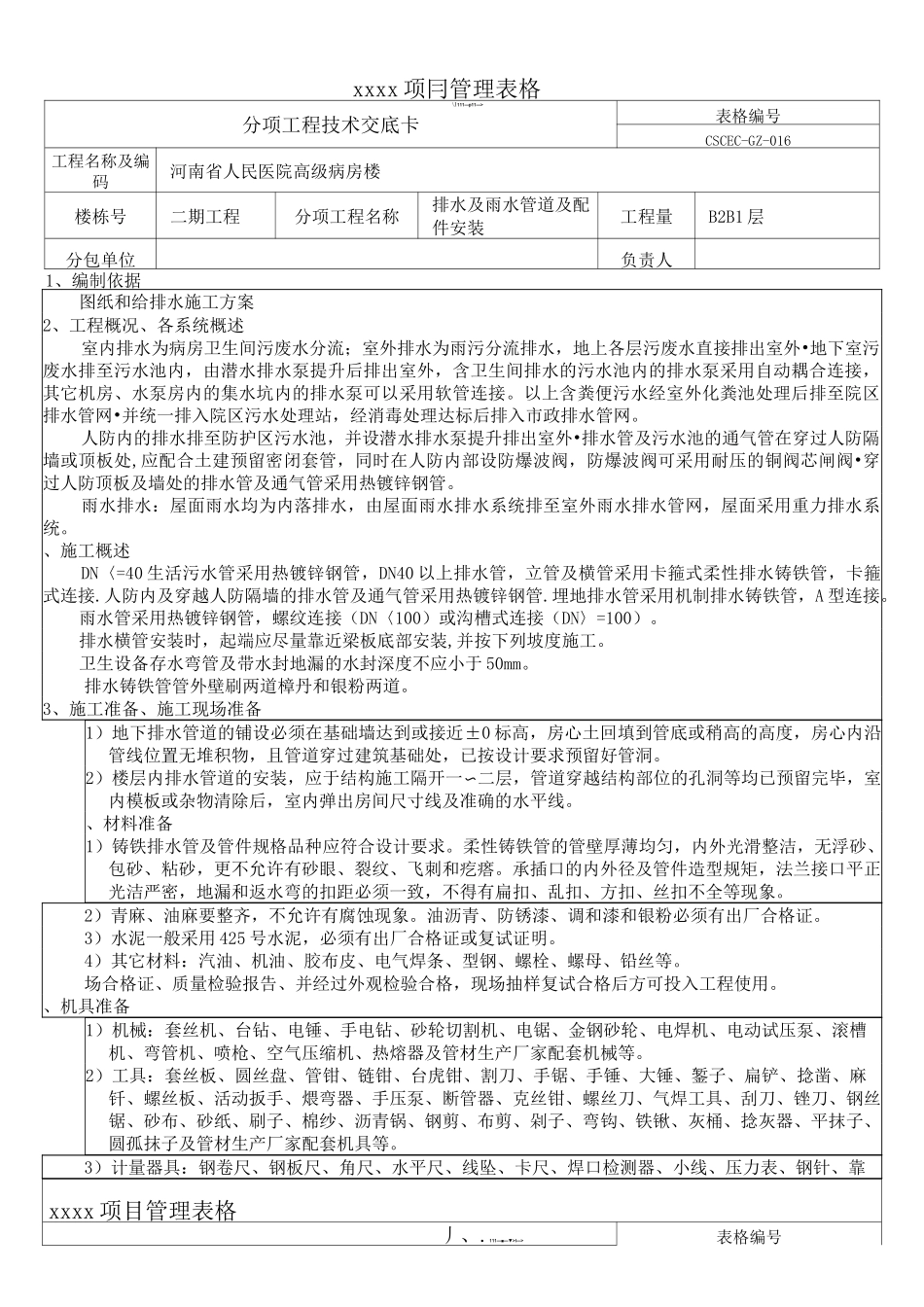

排水管道施工技术交底WTDstandardizationoffice【WTD5AB-WTDK08-WTD2C】xxxx 项冃管理表格\1111—p11—>分项工程技术交底卡表格编号CSCEC-GZ-016工程名称及编码河南省人民医院高级病房楼楼栋号二期工程分项工程名称排水及雨水管道及配件安装工程量B2B1 层分包单位负责人1、编制依据图纸和给排水施工方案2、工程概况、各系统概述室内排水为病房卫生间污废水分流；室外排水为雨污分流排水，地上各层污废水直接排出室外•地下室污废水排至污水池内，由潜水排水泵提升后排出室外，含卫生间排水的污水池内的排水泵采用自动耦合连接，其它机房、水泵房内的集水坑内的排水泵可以采用软管连接。以上含粪便污水经室外化粪池处理后排至院区排水管网•并统一排入院区污水处理站，经消毒处理达标后排入市政排水管网。人防内的排水排至防护区污水池，并设潜水排水泵提升排出室外•排水管及污水池的通气管在穿过人防隔墙或顶板处,应配合土建预留密闭套管，同时在人防内部设防爆波阀，防爆波阀可采用耐压的铜阀芯闸阀•穿过人防顶板及墙处的排水管及通气管采用热镀锌钢管。雨水排水：屋面雨水均为内落排水，由屋面雨水排水系统排至室外雨水排水管网，屋面采用重力排水系统。、施工概述DN〈=40 生活污水管采用热镀锌钢管，DN40 以上排水管，立管及横管采用卡箍式柔性排水铸铁管，卡箍式连接.人防内及穿越人防隔墙的排水管及通气管采用热镀锌钢管.埋地排水管采用机制排水铸铁管，A 型连接。雨水管采用热镀锌钢管，螺纹连接（DN〈100）或沟槽式连接（DN〉=100）。排水横管安装时，起端应尽量靠近梁板底部安装,并按下列坡度施工。卫生设备存水弯管及带水封地漏的水封深度不应小于 50mm。排水铸铁管管外壁刷两道樟丹和银粉两道。3、施工准备、施工现场准备1）地下排水管道的铺设必须在基础墙达到或接近±0 标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。2）楼层内排水管道的安装，应于结构施工隔开一〜二层，管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。、材料准备1）铸铁排水管及管件规格品种应符合设计要求。柔性铸铁管的管壁厚薄均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有扁扣、乱扣、方扣、丝扣不全等现...
