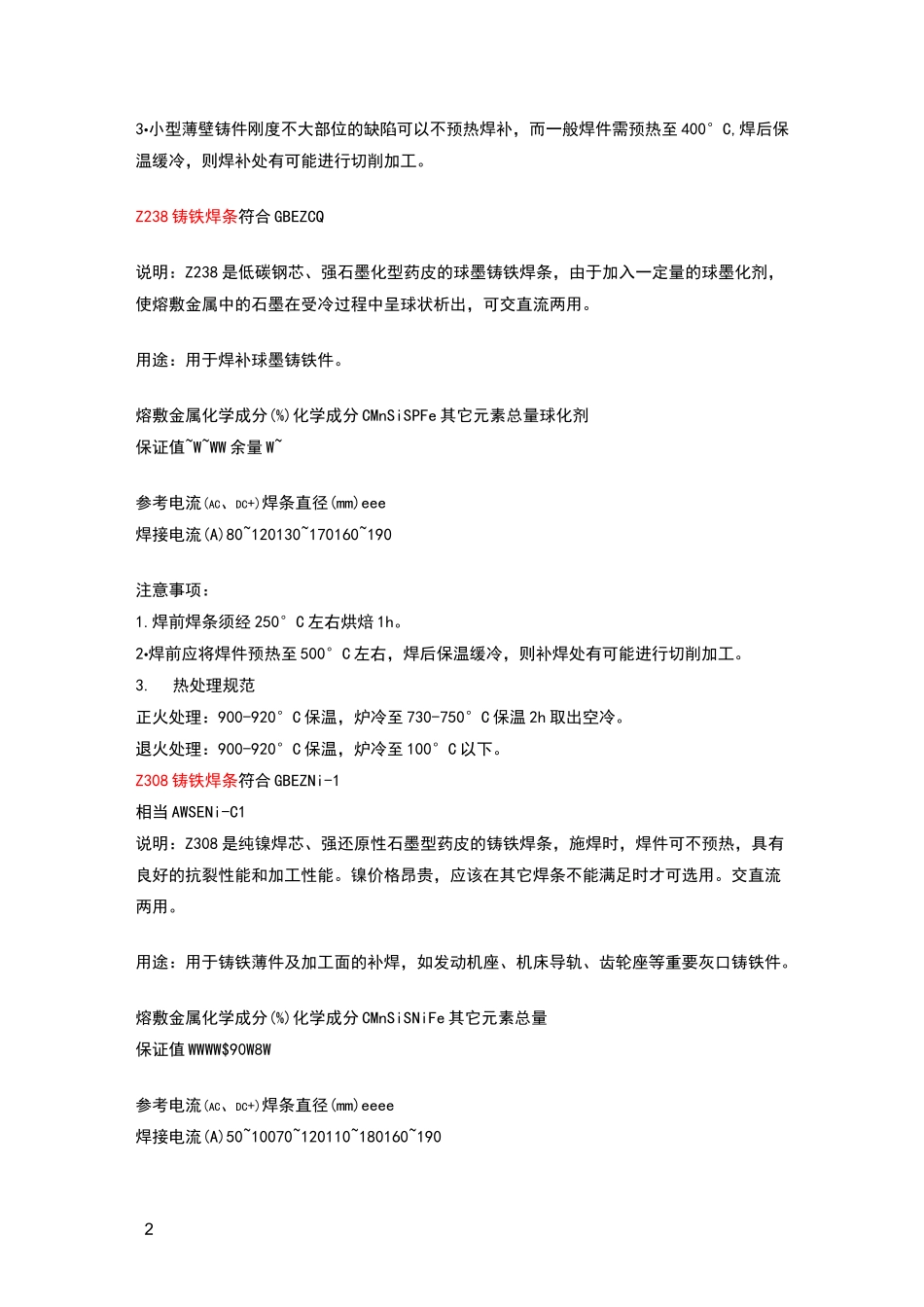

1铸铁焊条使用说明：执行 GB10044-88 标准铸铁焊条由于含碳量高，组织不均匀，强度低，塑性极差，属于可焊性差的材料，焊接过程极易产生裂纹；焊后冷速极快，容易产生白口组织，造成切削加工困难。铸铁的焊接和补焊，要达到较满意的结果，必须注意“三分材料、七分工艺”，不仅要选择焊条，而且采用适宜的补焊方法尤为重要。建议采用下列焊接工艺，作为铸铁焊接和补焊时参考：1. 首先清除焊接部位的油泥、砂、水、锈等脏物；对长期处于高温、蒸汽环境下工作的铸铁件，还要清除表面贫碳层及氧化层。2. 根据被焊部位的形状、缺陷类型，进行开坡口、打止裂孔及熔池造型等准备措施。3. 对需要冷焊的工件，先预热 500-600°C 左右，选用适宜电流，可连续施焊，焊接过程始终保持预热的温度，焊后立即覆盖石棉粉等保温材料，让其缓慢冷却，以提高其抗裂性能和加工性能。4. 对于冷焊工件，防止母材熔化过多，减少白口倾向，防止热量集中过多，造成应力过大，应尽量采用小电流、短弧、窄道焊（每段焊道长度一般不超过 50mm）。焊后马上锤击焊缝以松弛应力防止开裂，待温度降到 60°C 以下再焊一道。5. 收弧时注意弧坑填满，以防收弧处裂。铸铁焊条Z208 铸铁焊条符合 GBEZC相当 AWSEC1说明：Z208 是低碳钢芯、强石墨化型药皮的铸铁电焊条，焊缝在缓冷时可变成灰口铸铁，抗裂性能较差。可交直流两用，价格低廉。用途：用于焊补灰口铸铁的缺陷。熔敷金属化学成分（%）化学成分 CMnSiSPFe保证值~W~WW 余量参考电流（AC、DC+）焊条直径（mm）eee焊接电流（A）90~120130~180190~220注意事项：1•焊前焊条须经 150°C 左右烘焙 1h。2.对于承受应力及冲击等重要铸件结构，不宜采用本焊条。23•小型薄壁铸件刚度不大部位的缺陷可以不预热焊补，而一般焊件需预热至 400°C,焊后保温缓冷，则焊补处有可能进行切削加工。Z238 铸铁焊条符合 GBEZCQ说明：Z238 是低碳钢芯、强石墨化型药皮的球墨铸铁焊条，由于加入一定量的球墨化剂，使熔敷金属中的石墨在受冷过程中呈球状析出，可交直流两用。用途：用于焊补球墨铸铁件。熔敷金属化学成分(%)化学成分 CMnSiSPFe 其它元素总量球化剂保证值~W~WW 余量 W~参考电流(AC、DC+)焊条直径(mm)eee焊接电流(A)80~120130~170160~190注意事项：1.焊前焊条须经 250°C 左右烘焙 1h。2•焊前应将焊件预热至 500°C 左右，焊后保温缓冷，则补焊处有可能进行切削加工。3.热处理规范正火处理：900-920°C...
