铅酸电池储能系统方案设计 (有集装箱)

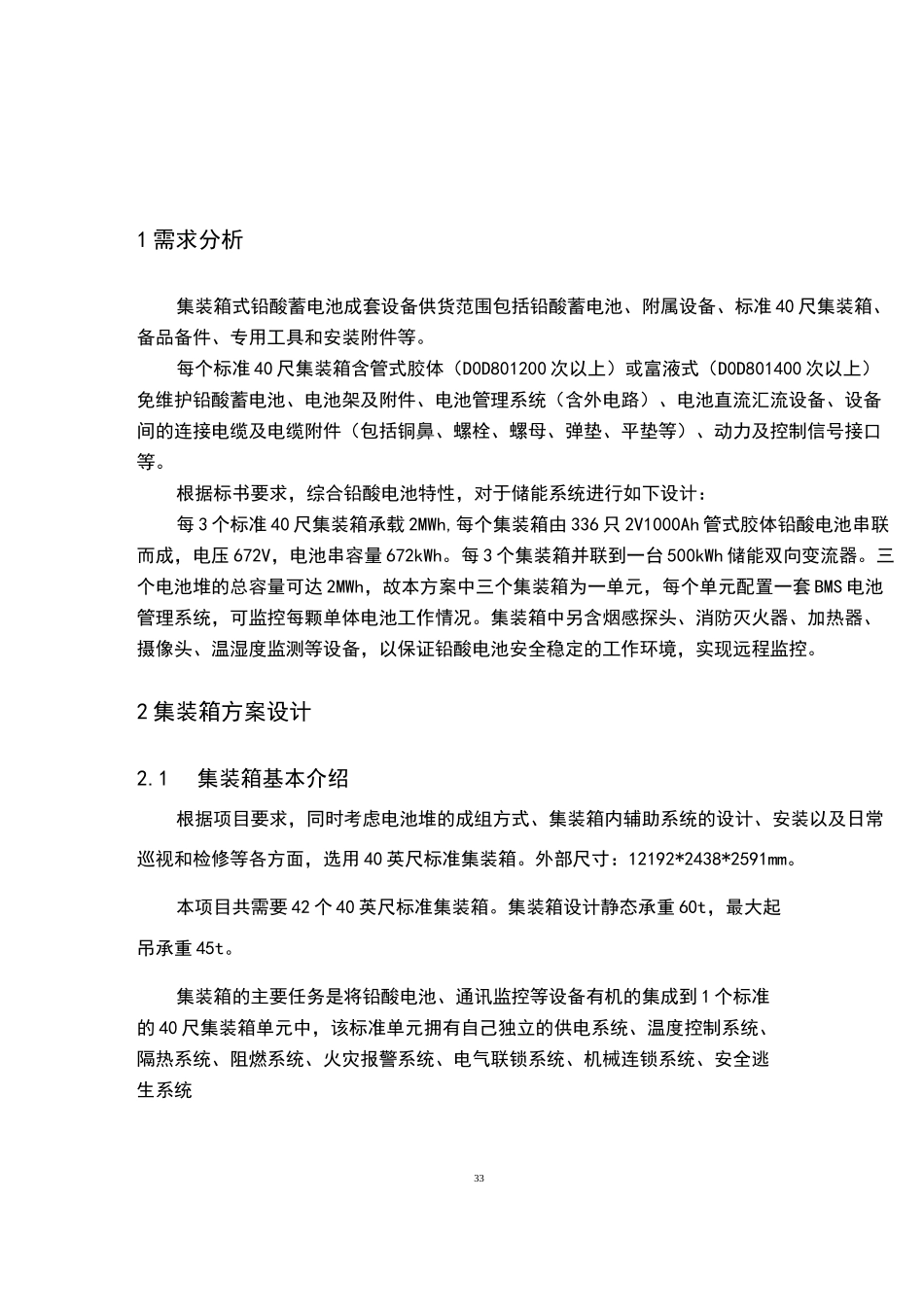

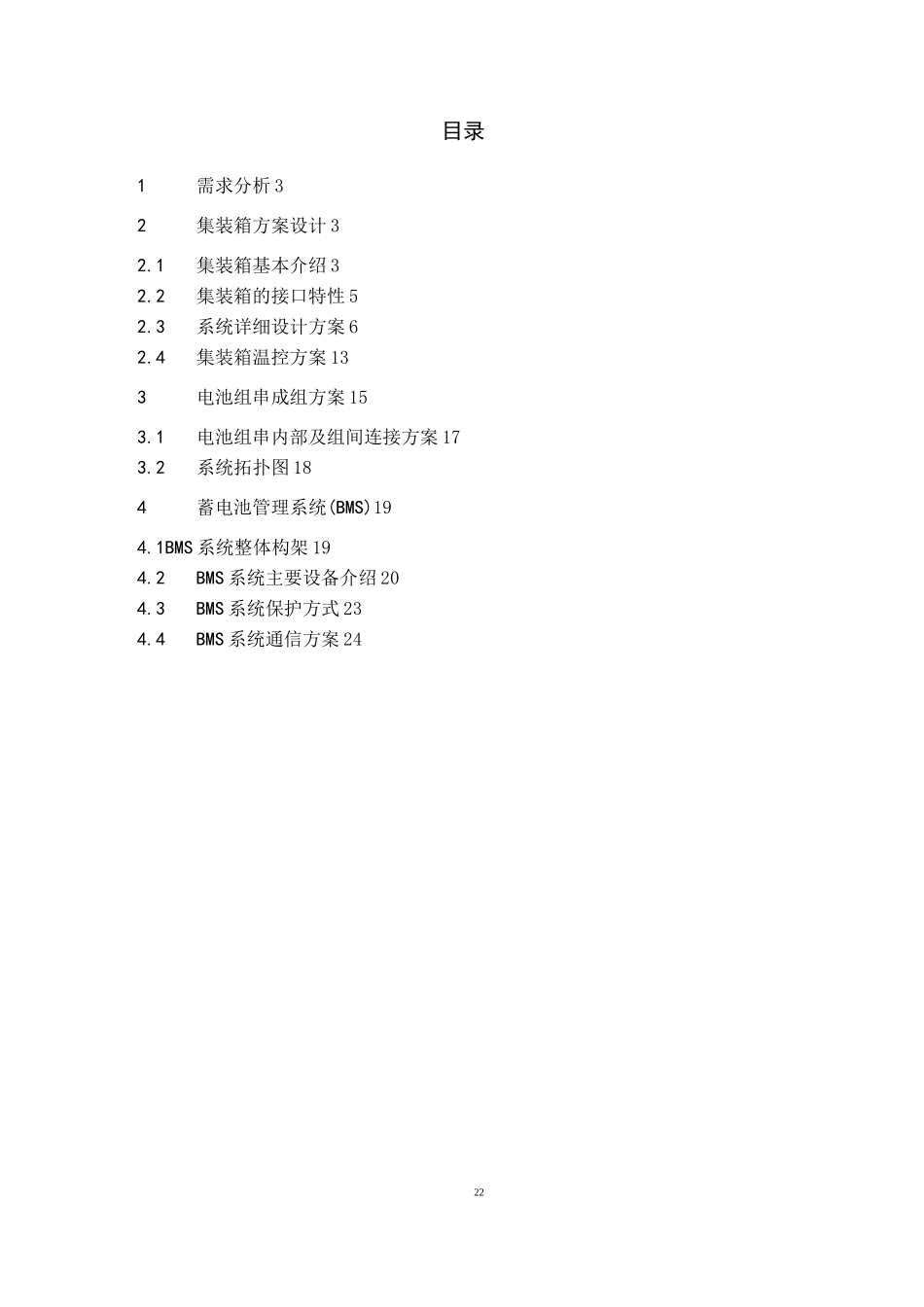

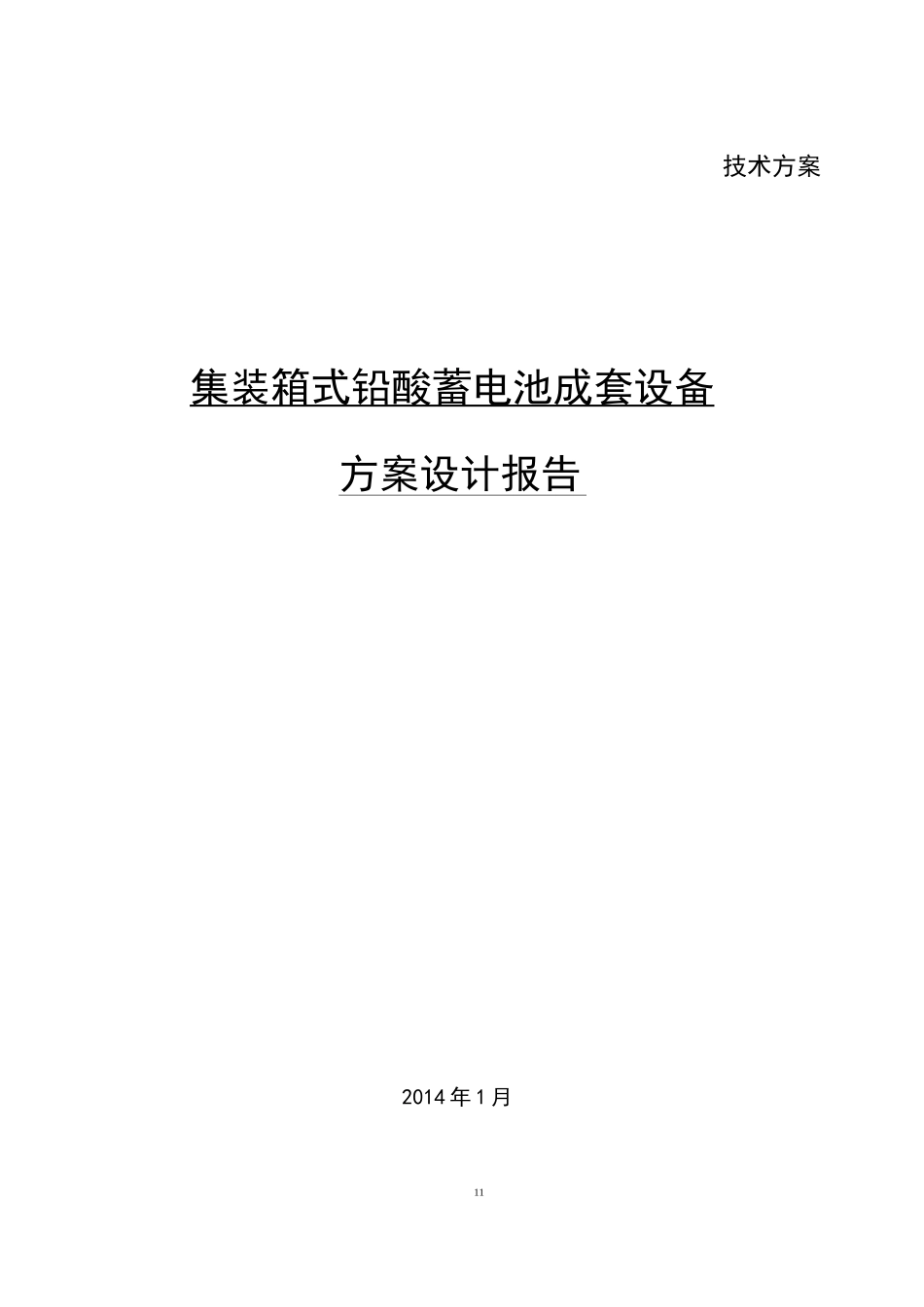

11技术方案集装箱式铅酸蓄电池成套设备 方案设计报告2014 年 1 月22目录1需求分析 32集装箱方案设计 32.1集装箱基本介绍 32.2集装箱的接口特性 52.3系统详细设计方案 62.4集装箱温控方案 133电池组串成组方案 153.1电池组串内部及组间连接方案 173.2系统拓扑图 184蓄电池管理系统(BMS)194.1BMS 系统整体构架 194.2BMS 系统主要设备介绍 204.3BMS 系统保护方式 234.4BMS 系统通信方案 24331 需求分析集装箱式铅酸蓄电池成套设备供货范围包括铅酸蓄电池、附属设备、标准 40 尺集装箱、备品备件、专用工具和安装附件等。每个标准 40 尺集装箱含管式胶体（D0D801200 次以上）或富液式（D0D801400 次以上）免维护铅酸蓄电池、电池架及附件、电池管理系统（含外电路）、电池直流汇流设备、设备间的连接电缆及电缆附件（包括铜鼻、螺栓、螺母、弹垫、平垫等）、动力及控制信号接口等。根据标书要求，综合铅酸电池特性，对于储能系统进行如下设计：每 3 个标准 40 尺集装箱承载 2MWh,每个集装箱由 336 只 2V1000Ah 管式胶体铅酸电池串联而成，电压 672V，电池串容量 672kWh。每 3 个集装箱并联到一台 500kWh 储能双向变流器。三个电池堆的总容量可达 2MWh，故本方案中三个集装箱为一单元，每个单元配置一套 BMS 电池管理系统，可监控每颗单体电池工作情况。集装箱中另含烟感探头、消防灭火器、加热器、摄像头、温湿度监测等设备，以保证铅酸电池安全稳定的工作环境，实现远程监控。2 集装箱方案设计2.1集装箱基本介绍根据项目要求，同时考虑电池堆的成组方式、集装箱内辅助系统的设计、安装以及日常巡视和检修等各方面，选用 40 英尺标准集装箱。外部尺寸：12192*2438*2591mm。本项目共需要 42 个 40 英尺标准集装箱。集装箱设计静态承重 60t，最大起吊承重 45t。集装箱的主要任务是将铅酸电池、通讯监控等设备有机的集成到 1 个标准的 40 尺集装箱单元中，该标准单元拥有自己独立的供电系统、温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械连锁系统、安全逃生系统44、应急系统、消防系统等自动控制和安全保障系统。铅酸电池安装在电池支架上，支架采用螺栓固定的方式安装在箱底。BMS 柜及空调采用落地安装。动环监控柜采用壁挂式安装，内部整合了智能控制单元。动力配电箱采用壁挂式安装方式。集装箱内动力供电线及环境设备监控电线采用内走线的方式，表面无走线槽及...
