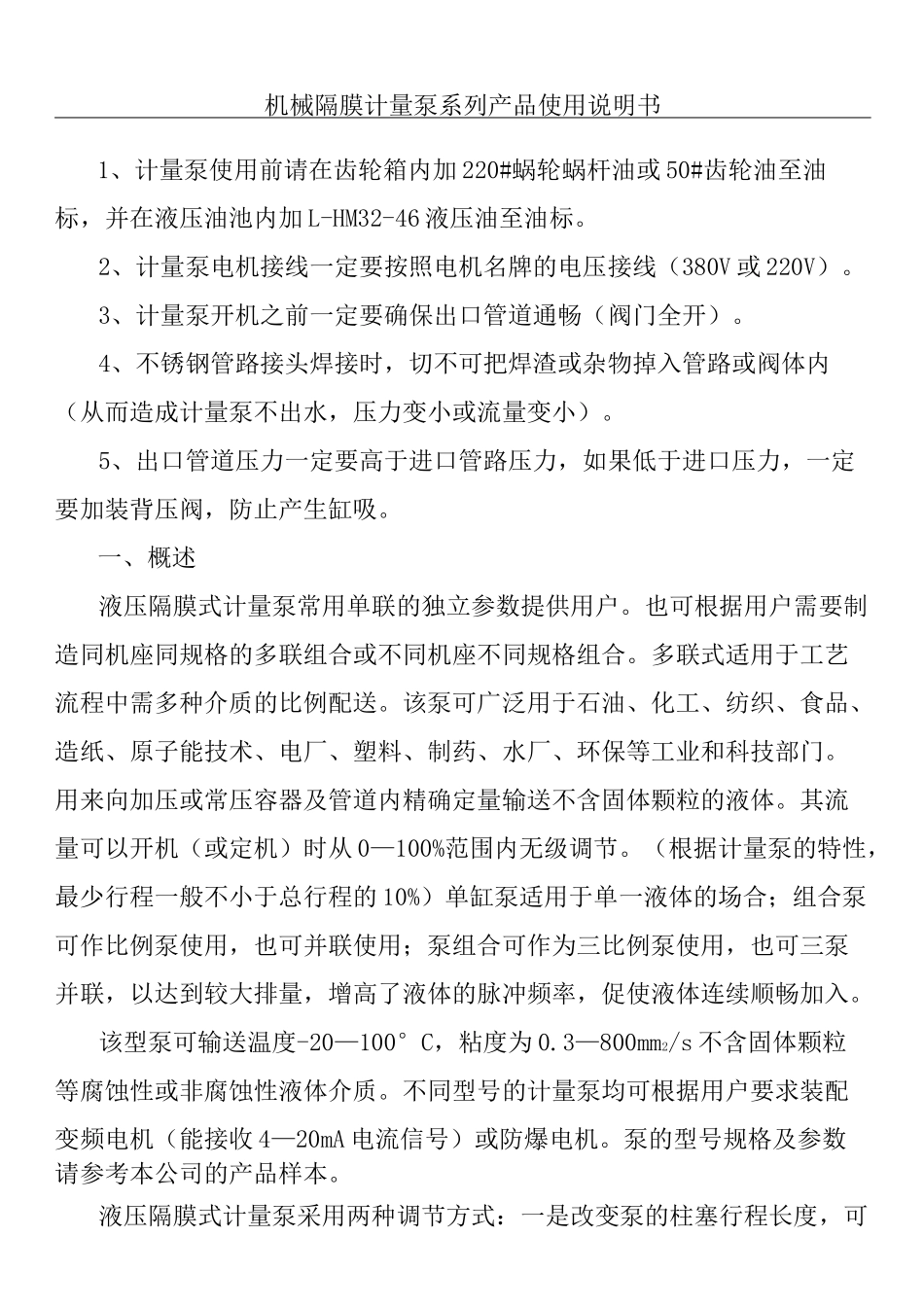

机械隔膜计量泵系列产品使用说明书1、计量泵使用前请在齿轮箱内加 220#蜗轮蜗杆油或 50#齿轮油至油标，并在液压油池内加 L-HM32-46 液压油至油标。2、计量泵电机接线一定要按照电机名牌的电压接线（380V 或 220V）。3、计量泵开机之前一定要确保出口管道通畅（阀门全开）。4、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而造成计量泵不出水，压力变小或流量变小）。5、出口管道压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生缸吸。一、概述液压隔膜式计量泵常用单联的独立参数提供用户。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从 0—100%范围内无级调节。（根据计量泵的特性，最少行程一般不小于总行程的 10%）单缸泵适用于单一液体的场合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。该型泵可输送温度-20—100°C，粘度为 0.3—800mm2/s 不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用户要求装配变频电机（能接收 4—20mA 电流信号）或防爆电机。泵的型号规格及参数请参考本公司的产品样本。液压隔膜式计量泵采用两种调节方式：一是改变泵的柱塞行程长度，可在停机或运行状态进行。计量精度在±1%以内，用于手动调节的有调量表，千分尺来指示柱塞相对行程值。三是采用变频电机与变频器组合，改变输入电源频率调节泵速，改变流量大小。此方法适用于自动、遥控及计算机管理等调节方式（另见计量泵自动控制使用说明书）。液压隔膜式计量泵是具有无漏泄漏高压力的特点，被广泛采用于易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵的液体介质输送；达到高压加注液体目的。本计量泵严格执行国家标准（GB/T7782—1996）《计量泵》的参照规定组织生产。不同型号的计量泵均可根据用户要求装配电机或防爆电机。二、结构原理液压隔膜式计量泵由电动机传动机构、液压系统等组成。2.1 传动机构2.2 液压系统2.2.2 液压隔膜式计量泵液力端的柱塞由传动端的曲柄连杆机构的往复运...
