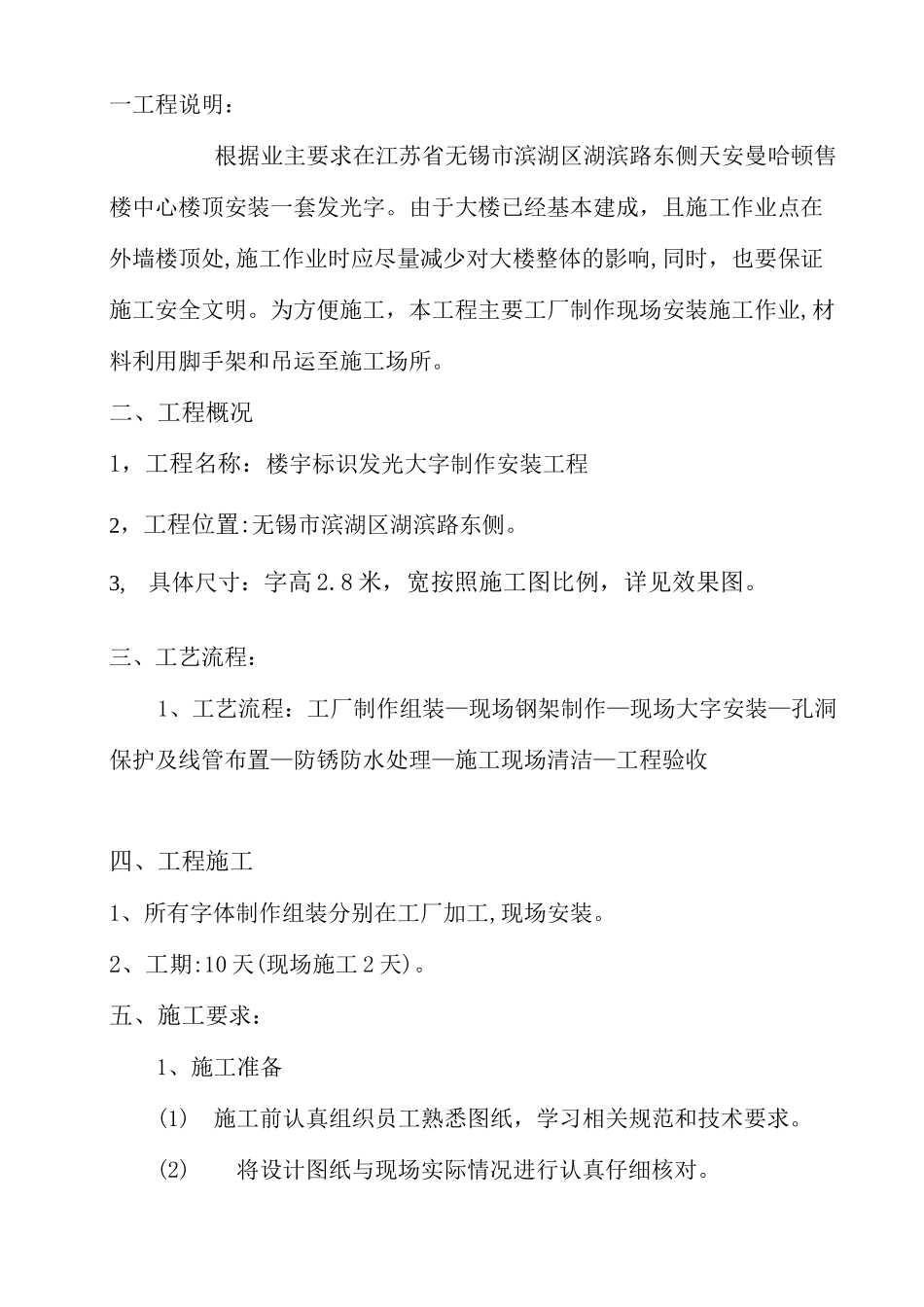

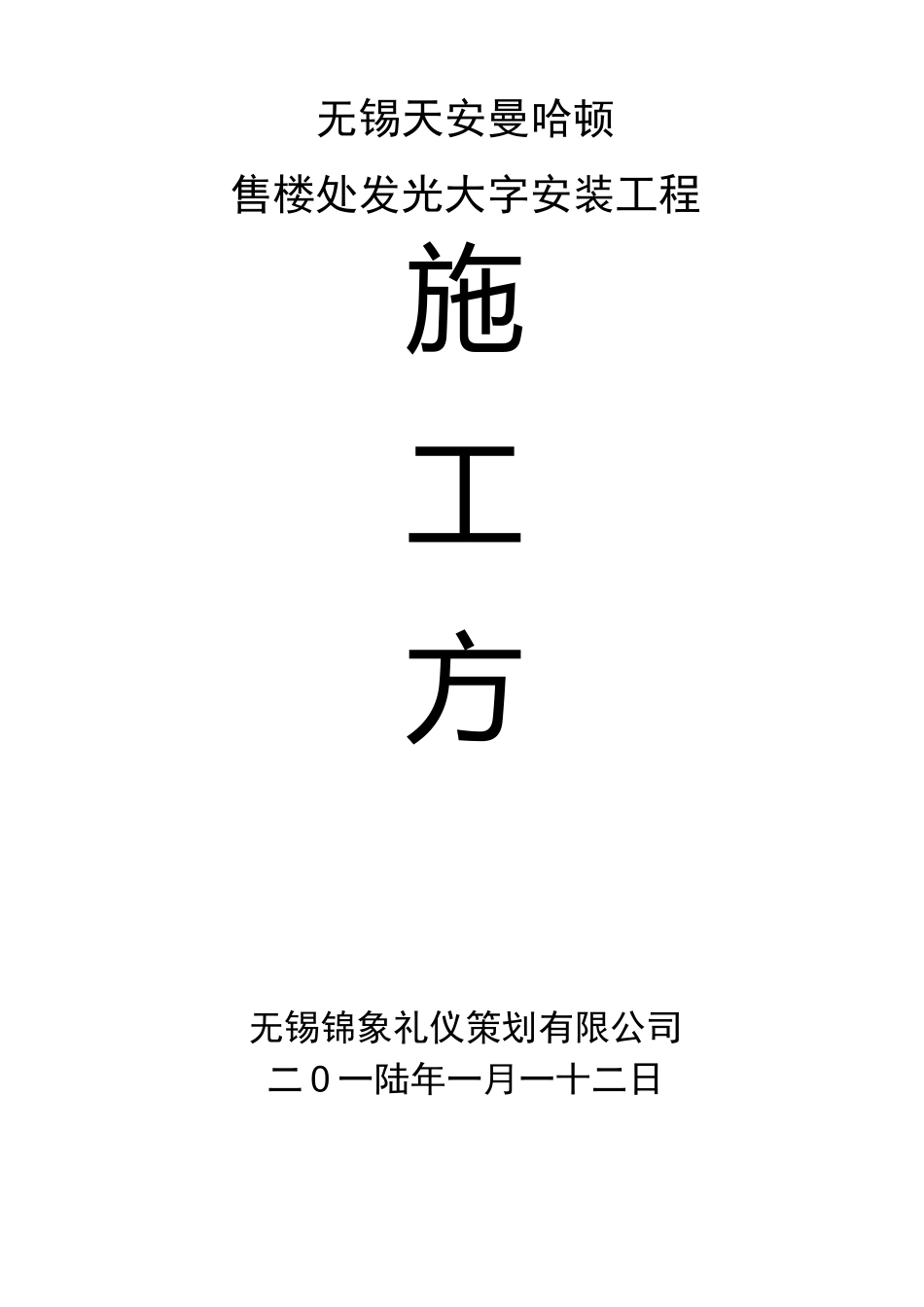

无锡天安曼哈顿售楼处发光大字安装工程施工方无锡锦象礼仪策划有限公司二 0 一陆年一月一十二日一工程说明：根据业主要求在江苏省无锡市滨湖区湖滨路东侧天安曼哈顿售楼中心楼顶安装一套发光字。由于大楼已经基本建成，且施工作业点在外墙楼顶处,施工作业时应尽量减少对大楼整体的影响,同时，也要保证施工安全文明。为方便施工，本工程主要工厂制作现场安装施工作业,材料利用脚手架和吊运至施工场所。二、工程概况1，工程名称：楼宇标识发光大字制作安装工程2，工程位置:无锡市滨湖区湖滨路东侧。3,具体尺寸：字高 2.8 米，宽按照施工图比例，详见效果图。三、工艺流程：1、工艺流程：工厂制作组装—现场钢架制作—现场大字安装—孔洞保护及线管布置—防锈防水处理—施工现场清洁—工程验收四、工程施工1、所有字体制作组装分别在工厂加工,现场安装。2、工期:10 天(现场施工 2 天)。五、施工要求：1、施工准备(1)施工前认真组织员工熟悉图纸，学习相关规范和技术要求。(2)将设计图纸与现场实际情况进行认真仔细核对。(3)做好安全防护准备工作，配备现场安全防护指挥人员。2、制作方案：1、所用材料根据甲方和实际施工的要求:售楼中心招牌发光字 2.8 米高/个，现用 1.2 毫米镀锌钢板等离子切割、焊接字壳，打磨后喷塑处理，内装 LED 防水外露穿孔超亮光源，现楼顶字牌白天不通电情况下为红色,夜晚通电后为白色，主材采用镀锌喷塑处理,确保三年不褪色。亚克力面板采用 4mm“申春”及同等品牌电脑雕刻工艺，钢结构主架采用 L5#的镀锌国标角钢焊接，L5#方钢制作字体背架。安装时主架脚部用预埋钢板焊接，楼体开孔后用 16#镀锌膨胀螺栓固定。楼顶孔洞施工时作防水处理，电源线路铺设用 PVC 线管保护。(1)任何施工人员不得擅自修改设计图纸和更改相关技术要求,遇到疑问，及时与设计或技术人员协调,取得相关负责人员同意的才能继续施工。(2)各种型材制作前必须较正，面板需在制作平台上进行，并且设置必需的一些工装夹具,以保证制作质量，确保尺寸准确和表面平整。(3)制作时必须严格按照施工工艺和有关规范进行。(4)制作过程中，应严格注意测量，定位，划线。(5)放样与下料应根据工艺要求,须留制作和安装时所需要的焊接伸缩全量。(6) 钢结构制作① 根据本工程的实际情况，制作一个工作平台，以便施工时进行放样,拼装和焊接。② 按设计图纸要求尺寸进行放样，双拼，及承载架,需间断焊接，以防止焊接变形。焊接时严格按照《钢结构施工...
