地形图测量规范汇总

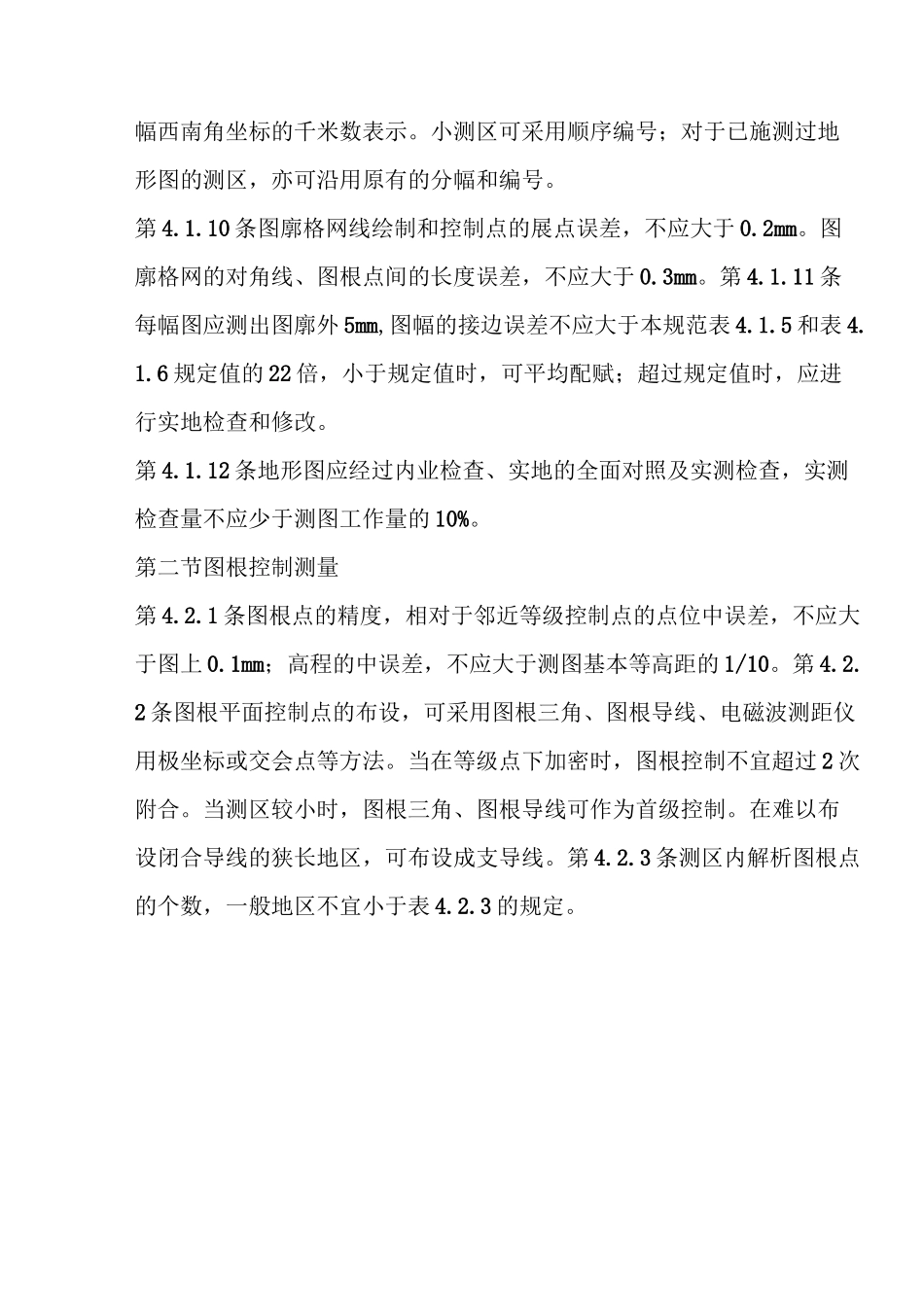

地形图测量规范（资料来自工程测量规范中）第一节一般规定第 4.1.1 条测图的比例尺根据工程性质、设计阶段和规模大小,可按表 4.1.1 选用。4WX刚秆耶醜总碾划『业赭制胭的1 倾^6 飙廁赠卄mm 監除瞩他韓itirn加軒融羿就於觥褪间針■泌糊觥鼬豌站购妳斛■铀軼肌鼬轴亂第 4.1.2 条地形的类别划分，应根据地面倾角（a）大小确定，并应符合下列规定：平坦地’赳 V 死丘陵地*叶dLia<25°F高 LLT 地二 dt^25c©地形图的基本等高距•应按表山 2选用=鬆札 1 亡地和圈的蔓車母斋耀（Mra«K1*SX)”UKD]«UDJfHZK>甲绘地O.BQ.S1SQ,E13E-db 地11Z高山地1!3第 4.1.3 条地形图的图式，应符合现行国家有关标准的规定，国家标准图式中没有规定的地物、地貌可自行补充，但应在技术报告书中注明。第 4.1.4 条地形测量的区域类型，可划分为一般地区、城镇居住区、工矿区和水域。第 4.1.5 条地形图图上地物点相对于邻近图根点的位置中误差，应符合表4.1.5 的规定。第 4.1.6 条等高线插求点对邻近图根点的高程中误差，应符合表 4.1.6 的规定。第 4.1.7 条工矿区细部点位置和高程的中误差，应符合表 4.1.7 的规定。團上地魁蛊萌蛊燈 e 溟垦（剧-膿他国D.B姣箱恿莅也'匸犷区0』4.1.9 辐蛹就的髙虧懿tt«SM甲鬼 It£R«it 比CnO1 西住 I① 耳站昶（Wj4J.7 胡部蛊信蛊甜高理的申渥甦施物炎閣&ETS第 4.1.8 条地形原图制作时，宜选用厚度为 0.07〜0.10mm,伸缩率小于 0.2%。的聚酯薄膜。第 4.1.9 条地形图的分幅，可采用矩形或正方形。图幅的编号，宜采用图幅西南角坐标的千米数表示。小测区可采用顺序编号；对于已施测过地形图的测区，亦可沿用原有的分幅和编号。第 4.1.10 条图廓格网线绘制和控制点的展点误差，不应大于 0.2mm。图廓格网的对角线、图根点间的长度误差，不应大于 0.3mm。第 4.1.11 条每幅图应测出图廓外 5mm,图幅的接边误差不应大于本规范表 4.1.5 和表 4.1.6 规定值的 22 倍，小于规定值时，可平均配赋；超过规定值时，应进行实地检查和修改。第 4.1.12 条地形图应经过内业检查、实地的全面对照及实测检查，实测检查量不应少于测图工作量的 10%。第二节图根控制测量第 4.2.1 条图根点的精度，相对于邻近等级控制点的点位中误差，不应大于图上 0.1mm；高程的中误差，不应大于测图基本等高距的 1/10。第 4.2.2 条图根平面控制点的布设，可采用图根三角、图根导线、电磁波测距仪用极坐标或...
