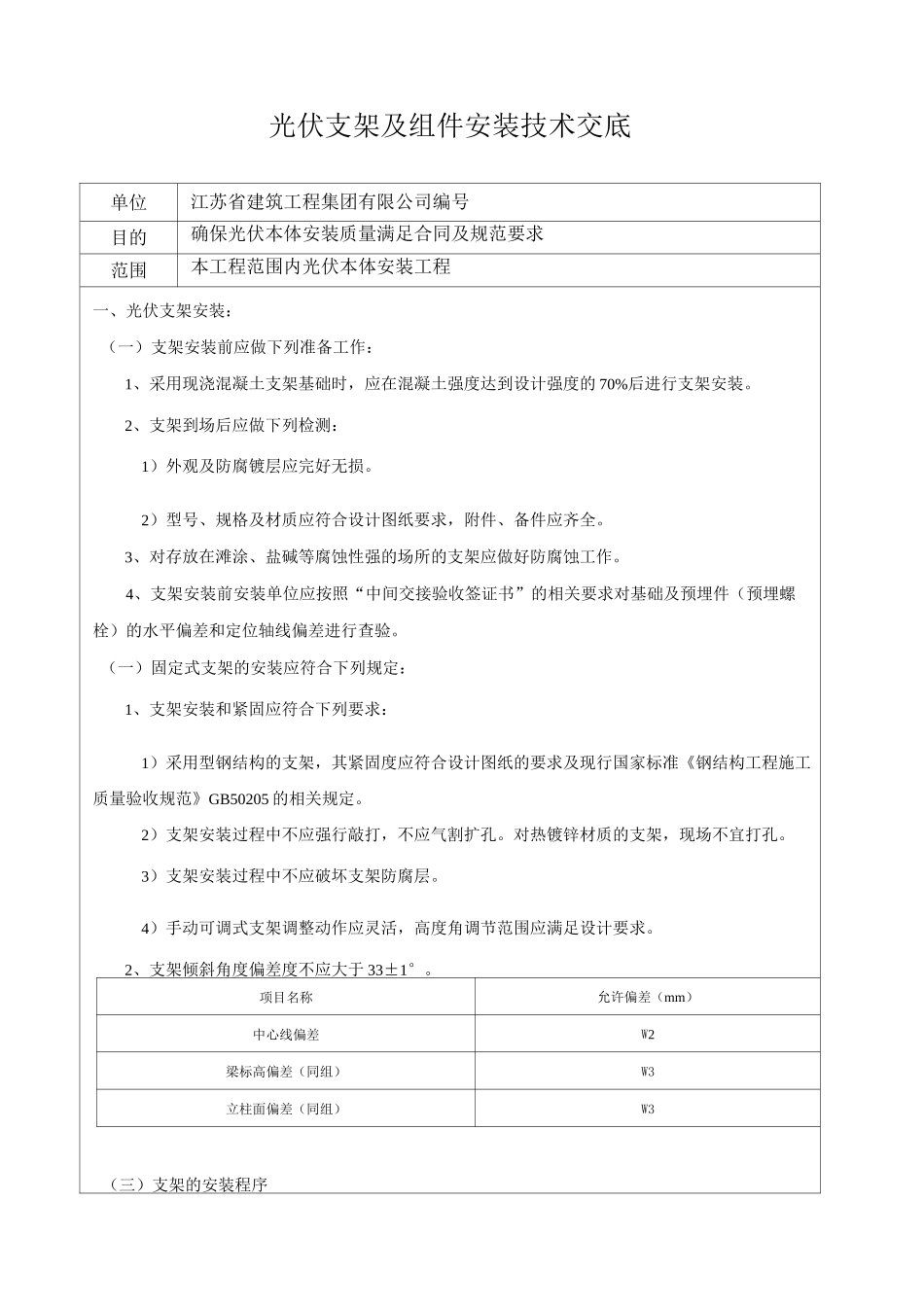

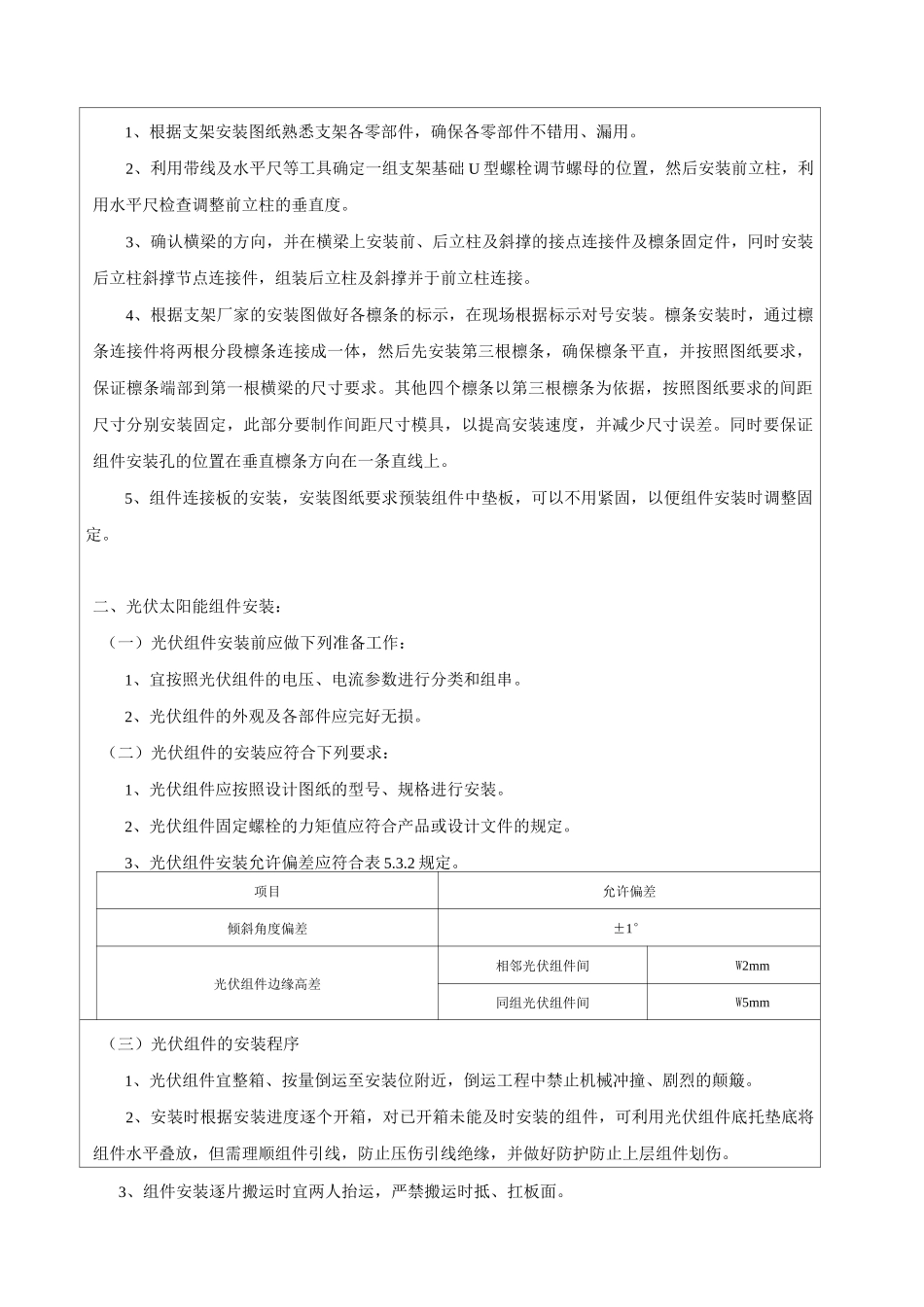

光伏支架及组件安装技术交底单位江苏省建筑工程集团有限公司编号目的确保光伏本体安装质量满足合同及规范要求范围本工程范围内光伏本体安装工程一、光伏支架安装：（一）支架安装前应做下列准备工作：1、采用现浇混凝土支架基础时，应在混凝土强度达到设计强度的 70%后进行支架安装。2、支架到场后应做下列检测：1）外观及防腐镀层应完好无损。2）型号、规格及材质应符合设计图纸要求，附件、备件应齐全。3、对存放在滩涂、盐碱等腐蚀性强的场所的支架应做好防腐蚀工作。4、支架安装前安装单位应按照“中间交接验收签证书”的相关要求对基础及预埋件（预埋螺栓）的水平偏差和定位轴线偏差进行查验。（一）固定式支架的安装应符合下列规定：1、支架安装和紧固应符合下列要求：1）采用型钢结构的支架，其紧固度应符合设计图纸的要求及现行国家标准《钢结构工程施工质量验收规范》GB50205 的相关规定。2）支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔。3）支架安装过程中不应破坏支架防腐层。4）手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。2、支架倾斜角度偏差度不应大于 33±1°。项目名称允许偏差（mm）中心线偏差W2梁标高偏差（同组）W3立柱面偏差（同组）W3（三）支架的安装程序1、根据支架安装图纸熟悉支架各零部件，确保各零部件不错用、漏用。2、利用带线及水平尺等工具确定一组支架基础 U 型螺栓调节螺母的位置，然后安装前立柱，利用水平尺检查调整前立柱的垂直度。3、确认横梁的方向，并在横梁上安装前、后立柱及斜撑的接点连接件及檩条固定件，冋时安装后立柱斜撑节点连接件，组装后立柱及斜撑并于前立柱连接。4、根据支架厂家的安装图做好各檩条的标示，在现场根据标示对号安装。檩条安装时，通过檩条连接件将两根分段檩条连接成一体，然后先安装第三根檩条，确保檩条平直，并按照图纸要求，保证檩条端部到第一根横梁的尺寸要求。其他四个檩条以第三根檩条为依据，按照图纸要求的间距尺寸分别安装固定，此部分要制作间距尺寸模具，以提高安装速度，并减少尺寸误差。同时要保证组件安装孔的位置在垂直檩条方向在一条直线上。5、组件连接板的安装，安装图纸要求预装组件中垫板，可以不用紧固，以便组件安装时调整固定。二、光伏太阳能组件安装：（一）光伏组件安装前应做下列准备工作：1、宜按照光伏组件的电压、电流参数进行分类和组串。2、光伏组件的外观及各部件应完好无损。（...
